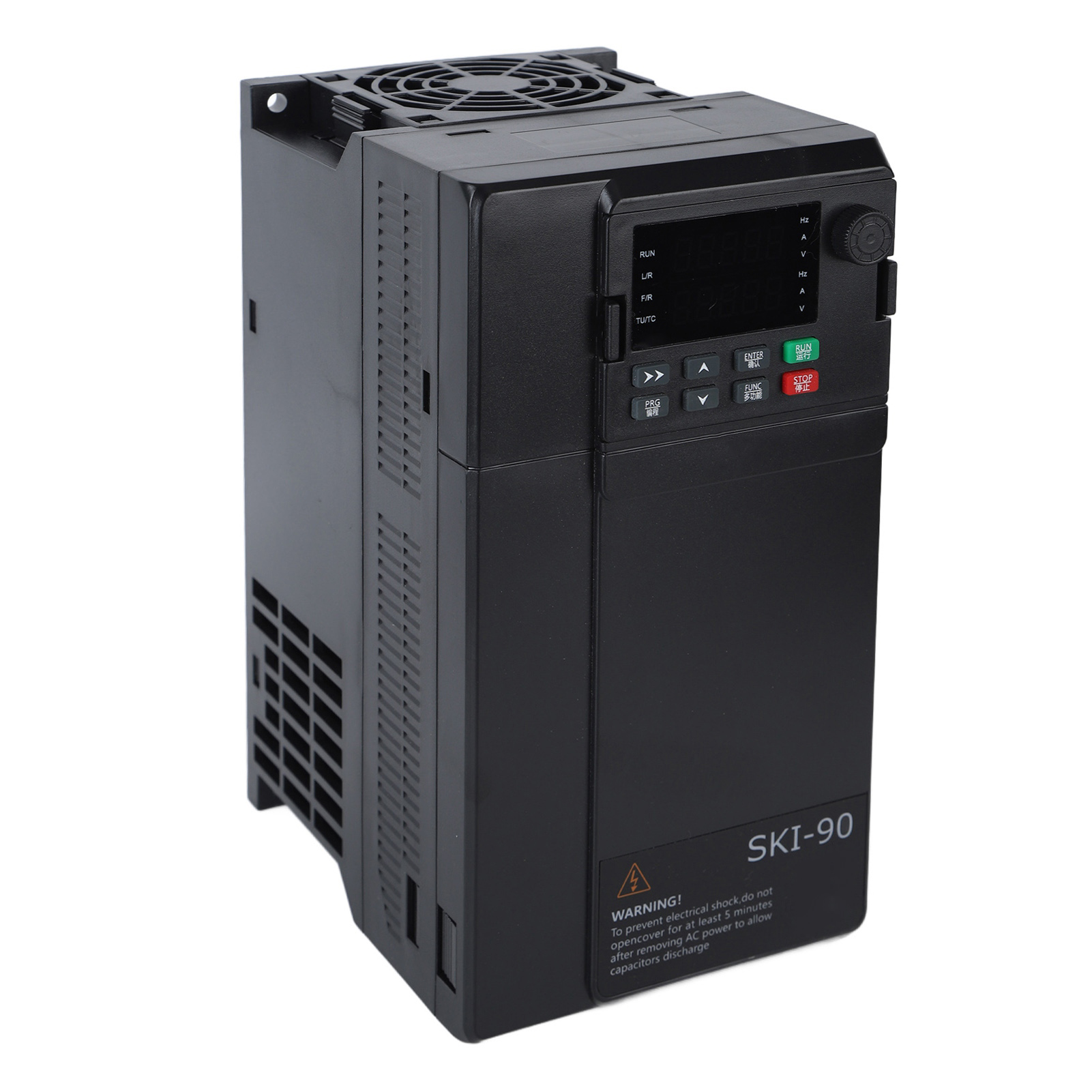

Frequenzumrichter 7,5 Kw Vektor-wechselrichter Motordrehzahlwandler 3-phasig Ac 380 V Eingang Ac 0–380 V Ausgang

1. EINGANG UND AUSGANG: Die Eingangsspannung beträgt 3-phasig AC 380 V, die Ausgangsspannung 3-phasig AC 0–380 V. Geeignet für 7,5-kW- bzw. 10-PS-Motoren zur Drehzahlregelung. 2. DIGITALANZEIGE: Der Frequenzumrichter verfügt über eine zweireihige Digitalanzeige, die übersichtlich und intuitiv ist. Die Bedienung per Knopfdruck ist einfach und komfortabel. 3. SCHNELLE WÄRMEABLAGE: Der Umrichter ist mit einem unabhängigen Luftkanalsystem ausgestattet, das für hohe Stabilität und schnelle Wärmeableitung sorgt und so eine Überhitzung des Geräts verhindert. 4. KUNSTSTOFFGEHÄUSE: Das Gehäuse des Umrichters besteht aus robustem ABS-Kunststoff und ist flammhemmend, stoßfest und hitzebeständig. Es ist sicher und zuverlässig. 5. MAKROFUNKTIONEN: Der Umrichter ermöglicht die Nutzung von Makrofunktionen für die Wasserversorgung mit konstantem Druck per Knopfdruck, Gravier-Makros und Werkzeugmaschinen-Makros – effizient und stabil. 6. GUTE LEISTUNG: Der Wechselrichter verwendet ein integriertes IGBT-Modul mit hoher Belastbarkeit, guter Stabilität und hoher Niederfrequenz-Drehmomentfestigkeit. Artikeltyp: Frequenzumrichter. Material: Flammhemmendes ABS. Modell: SKI90-7D5G/011P-4. Eingang: 3-phasig AC 380 V ± 15 %, 20,5 A, 50–60 Hz. Ausgang: 3-phasig AC 0–380 V, 17,0 A, 0–400 Hz. Leistung: 11 kVA. Geeigneter Motor: 7,5 kW / 10 PS. Überspannungsschutz: Erreicht oder überschreitet die Busspannung während des Betriebs den Überspannungsschutzpunkt, passt der Frequenzumrichter automatisch die Betriebsfrequenz an, um den Spannungsanstieg zu begrenzen und so eine Überspannung durch zu hohe Busspannung zu verhindern. Überstromschutz: Während des Betriebs wird der Laststrom in Echtzeit überwacht und automatisch auf den eingestellten Überstromschutzpunkt begrenzt, um eine durch zu hohen Strom verursachte Fehlerauslösung zu verhindern. Diese Funktion eignet sich besonders für Lasten mit großer Trägheit oder starken Änderungen. Typ Anschlussbezeichnung Anschlussname Beschreibung Stromversorgung 10V GND Externes +10V-Netzteil, maximaler Ausgangsstrom: 150 mA (mit Kurzschlussschutz) Wird üblicherweise als externes Netzteil für Potentiometer verwendet, Potentiometer-Widerstandsbereich: 1-5 kΩ 24V COM Externes +24V-Netzteil Externes +24V-Netzteil, wird üblicherweise als digitaler Ein- und Ausgang verwendet Netzteil und extern Sensor-Stromversorgung Maximaler Ausgangsstrom: 200 mA Analoge Klemme Al1 GND Analoge Eingangsklemme 1 Eingangsbereich: DC 0–10 V, 0–20 mA, bestimmt durch Parameter P437 Eingangsimpedanz: 22 kΩ für Spannungseingang, 500 Ω für Stromeingang Al2 GND Eingangsbereich: DC 0–10 V, 0–20 mA, bestimmt durch Parameter P4-37 Eingangsimpedanz: Spannungseingangsimpedanz 22 kΩ, Stromeingangsimpedanz 500 Ω AO1 GND Analoger Ausgang 1 Ausgangsspannungsbereich: 0–10 V Ausgangsstrombereich: 0–20 mA, 4–20 mA (P5-23) auswählbar) AO2 GND Analoger Ausgang 2 Ausgangsspannungsbereich: 0 V–10 V Keine Stromausgangsfunktion J1-Jumperkappe auf der isolierten Hauptsteuerplatine an Position AO2, nicht isolierte Hauptsteuerplatine Die Steuerplatine verfügt nicht über diese Funktion Digitaler Eingang X1 COM HD1 (X5) kann zusätzlich zu den Funktionen von X1-X4 auch als Hochgeschwindigkeits-Impulseingangskanal verwendet werden. Maximale Eingangsfrequenz: 50 kHz Eingangsimpedanz: 1 kΩ Spannungsbereich bei Pegeleingang: 5 V-30 V X2 COM Digitaler Eingang 2 X3 COM Digitaler Eingang 3 X4 COM Digitaler Eingang 4 HDI COM (X5-Anschluss) Digitaler Eingang 5 Hochgeschwindigkeits-Impulseingang A+ B- RS485-Kommunikation A+ ist der positive Eingang des Differenzsignals der RS485-Kommunikation, B- ist der negative Eingang des Differenzsignals Digitalausgang Y1 COM Open-Collector-Ausgang Bei Verwendung als Open-Collector-Ausgang (Jumperkappe J1 auf der isolierten Hauptsteuerplatine 90 an Position AO2 steckbar) HDO COM Hochgeschwindigkeitsimpulsausgang Abhängig von der Auswahl des Ausgabemodus des HDO-Anschlusses (Funktionscode P5-00) wird ein Hochgeschwindigkeitsimpuls mit maximaler Amplitude ausgegeben. Frequenz von 50 kHz; Bei Ausgang als offener Kollektorstromkreis entspricht dies Y1 K1A K1B K1C Relais 1 Anschluss Kontaktbeschreibung: A: Gemeinsamer Punkt, B: Normalerweise geschlossener Punkt, C: Normalerweise offener Punkt Kontaktansteuerleistung: AC 250 V, 3 A; DC 30 V, 1 A 1 x Frequenzumrichter 1 x Benutzerhandbuch
