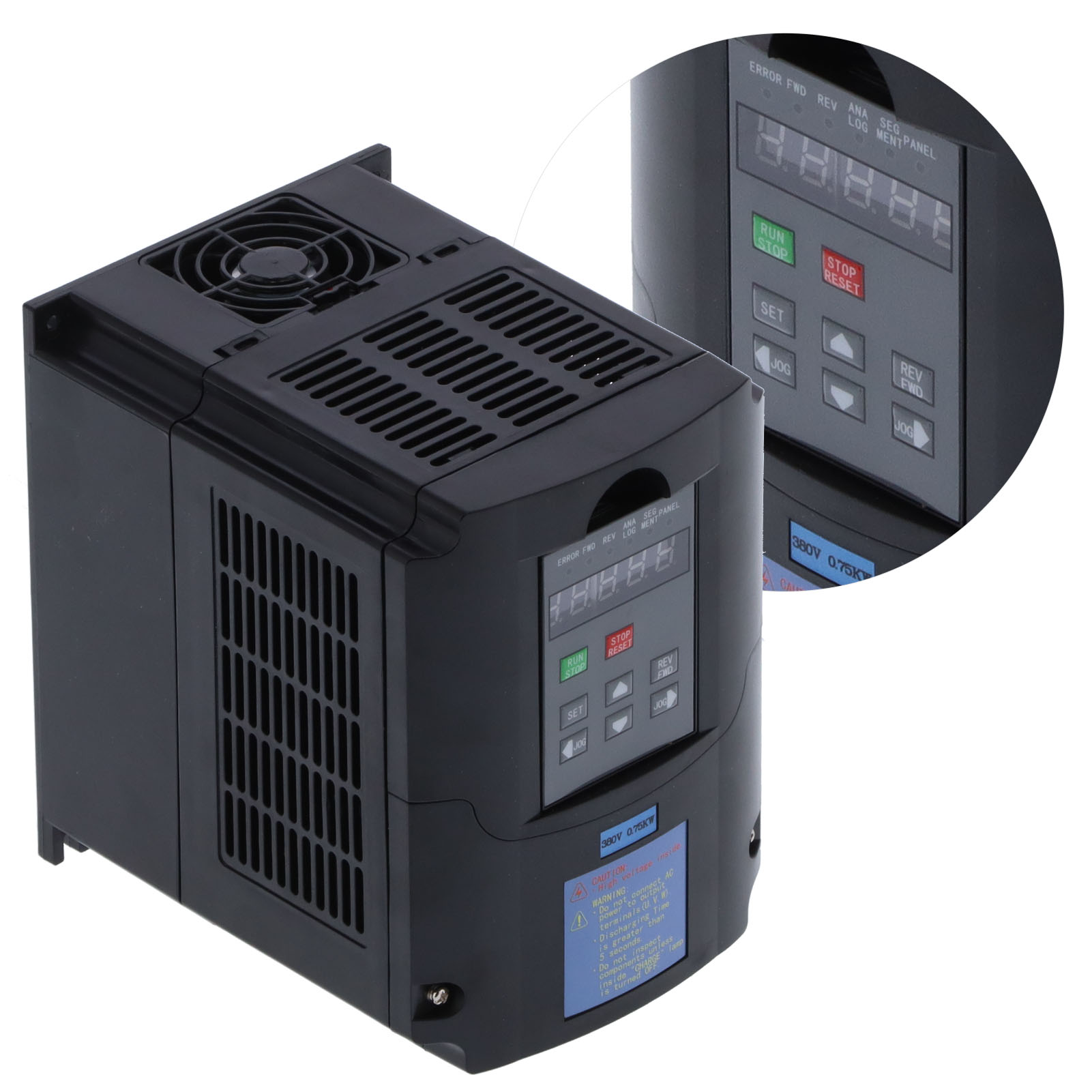

Frequenzumrichter Mit Vektorsteuerung, 3-phasen-motorsteuerung, 0,75 Kw, 380 V Ausgang, A2-3007

1. Der Vektor-Frequenzumrichter findet breite Anwendung in Werkzeugmaschinen, Automatisierungsanlagen und anderen Bereichen. 2. Umfassende Funktionen: Mit den gängigen Funktionen aktueller Frequenzumrichter eignet er sich für vielfältige Einsatzgebiete. 3. Benutzerfreundliches Tastaturdesign, übersichtliches Digitaldisplay für komfortable Bedienung und Echtzeit-Statusanzeige. 4. Schutz vor Überlast, Überspannung, Kurzschluss und Sicherungen (FUSE), Direktstart und Fehlerbehebung nach dem Einschalten. 5. Gehäuse aus industrietauglichem, flammhemmendem ABS-Kunststoff, Kühlkörper aus Aluminium mit integriertem Hochleistungslüfter für hohe Sicherheit des Wechselrichters. Produkttyp: Frequenzumrichter Modell: A2-3007 Leistung: 0,75 kW Eingang: 3-phasiger Wechselstrom 300–460 V, Stromstärke: 2 A Eingangsfrequenz: 40–60 Hz Ausgang: 3-phasiger Wechselstrom 380 V, Stromstärke: 2,9 A Ausgangsfrequenz: 0–400 Hz Tastenbedienung: EIN/AUS: Im Leerlauf startet der Wechselrichter durch Drücken dieser Taste, durch erneutes Drücken stoppt er. STOP/ZURÜCKSETZEN: Im Betrieb stoppt der Wechselrichter durch Drücken dieser Taste. Im Fehlerfall setzt diese Taste den Wechselrichter zurück. Im Menü kehrt diese Taste zum vorherigen Menü zurück. RÜCKGANG: Mit dieser Taste wird die Drehrichtung des Wechselrichters umgekehrt. Dies funktioniert auch während des Betriebs. SET: Drücken Sie diese Taste, um die Menüeinstellungen aufzurufen. Befindet sich der Menüpunkt bereits im Menü, speichern Sie mit dieser Taste die Menüparameter und gelangen zum nächsten Menüpunkt. ▲▼: Menüpunktauswahl und Änderung der Unterpunktdaten. ◄►: Menüpunktänderungs-Umschalter und Bedienfeld-Jog-Taste. Bedienfeld-Potentiometer: Die Betriebsfrequenz wird über das Bedienfeld-Potentiometer eingestellt. Bedeutung der Anzeige: FEHLER: Fehleranzeige des Wechselrichters. Leuchtet die Anzeige, liegt eine Störung vor. VORWÄRTS: Vorwärtslauf-Statusanzeige. Leuchtet die Anzeige, läuft der Wechselrichter vorwärts. RÜCKWÄRTS: Rückwärtslauf-Statusanzeige. Leuchtet die Anzeige, läuft der Wechselrichter rückwärts. ANALOG: Analoge Referenzanzeige. Leuchtet die Anzeige, wird die Betriebsfrequenz durch den analogen Wert bestimmt. SEGMENT: Anzeige für die Segmentgeschwindigkeit. Leuchtet die Anzeige, wird die Betriebsfrequenz durch die Segmentgeschwindigkeit bestimmt. Bedienfeld: Kontrollleuchte am Bedienfeld. Leuchtet die Leuchte, gibt das Bedienfeld ein Betriebssignal. Digitalanzeige: Anzeige der Wechselrichter-Betriebsfrequenz. Die Nixie-Röhre blinkt, wenn der Wechselrichter stoppt; der angezeigte Wert entspricht der eingestellten Frequenz. Die Anzeigedaten im Frequenzbetrieb werden durch die Daten „Pn01“ bestimmt. Motorsteuerungsmethode Raumspannungsvektor Eingangsleistung 380 V, Stromversorgung: 300–460 V 5-stellige Digitalanzeige und Statusanzeige Anzeige von Frequenz, Drehzahl, Drehrichtung (im Uhrzeigersinn/gegen den Uhrzeigersinn), Fehlern usw. Kommunikationssteuerung RS-232 Betriebstemperatur -10-50℃ Luftfeuchtigkeit 20-95% relative Luftfeuchtigkeit (keine Kondensation) Vibration 0,5G oder weniger Frequenz Steuerung Bereich 0,10-180,00Hz Genauigkeit Digitaler Typ: 0,01 % (-10-50℃); analoger Typ: 0,1 % (25±10℃) Einstellbare Auflösung Digital: 0,01 Hz; Analog: 1 % der maximalen Betriebsfrequenz Ausgangsauflösung 0,01 Hz Einstellmethode über die Tastatur Direkt über ←∧∨ einstellbar Einstellmethode analog Externe Spannung: 0–5 V, 0–10 V, 0–20 mA Weitere Funktionen Untere Frequenzgrenze und Startfrequenz können separat eingestellt werden Allgemeine Steuerung Beschleunigungs- und Verzögerungssteuerung Beschleunigungs- und Verzögerungszeit (0,01–650,00 Sekunden) frei wählbar V/F-Kennlinie Die V/F-Kennlinie kann frei eingestellt werden Drehmomentsteuerung Die Drehmomentverstärkung kann eingestellt werden, die maximale Anlaufdrehung von 200,0 % liegt bei 1,0 Hz Multifunktionseingang 6 Multifunktions-Eingangsklemmen zur Realisierung von 8-Gang-Steuerung, AUF-, AB-Funktion, externer Bedienung und mehr Multifunktionsausgang 800 V Unterspannung Gleichspannung < 280 V Neustart nach kurzzeitigem Stromausfall Neustart nach kurzzeitigem Stromausfall Ausgangskurzschluss Elektronischer Schaltungsschutz, U-, V- und W-Ausgangskurzschlussschutz Weitere Funktionen Überhitzungsschutz des Kühlkörpers, Rücklaufsperre, Direktstart- und Fehlerrücksetzfunktion nach dem Einschalten, Parametersperre usw. 1 x Frequenzumrichter 1 x Chinesisch-Englische Bedienungsanleitung
