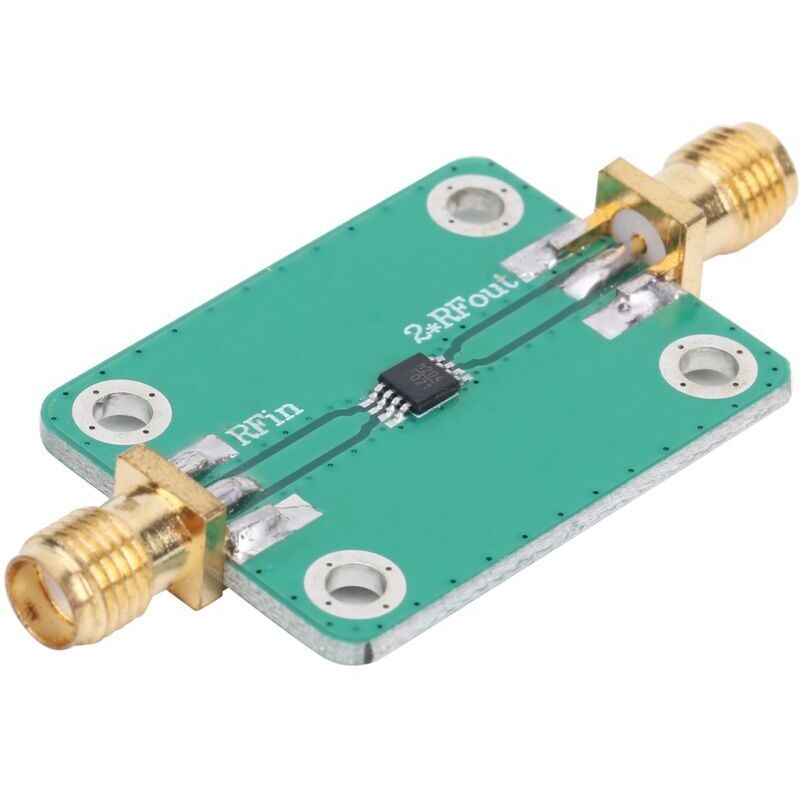

Frequenzvervielfachermodul (4,0–8,0 Ghz) Mit 42 Db Isolation Für Hf- Und Mikrowellenverstärker

Willkommen in unserem Shop! Dieses Mikrowellen-HF-Verstärkermodul ist ein hochwertiger Frequenzvervielfacher. Seine Hauptfunktion besteht darin, ein Ausgangssignal zu erzeugen, dessen Frequenz ein ganzzahliges Vielfaches der Eingangsfrequenz ist. Dadurch wird eine präzise und zuverlässige Frequenzumsetzung gewährleistet. Das Modul ist auf Langlebigkeit und außergewöhnliche Stabilität ausgelegt und basiert auf einer erstklassigen, doppelseitigen Leiterplatte. Diese ist 1,6 mm dick und besteht aus 1,5 oz Kupfer mit vollständiger Verzinnung. Dank der großen Oberfläche sorgt diese robuste Konstruktion für eine hervorragende Stromleitung und optimierte Wärmeableitung und ermöglicht so einen stabilen Langzeitbetrieb. Für erhöhte Stabilität und Signalreinheit werden an den Ein- und Ausgängen niederohmige Hochfrequenzkondensatoren verwendet. Dies reduziert die Restwelligkeit am Ausgang deutlich. Die technischen Spezifikationen lauten wie folgt: - Eingangsfrequenzbereich: 4,0 bis 8 GHz - Ausgangsfrequenzbereich: 8,0 bis 16,0 GHz - Frequenzvervielfachungsdämpfung: nur 17 dB - Isolation: 42 dB (für die Oberwellen 1F0, 3F0 und 4F0) - Empfohlene Eingangsleistung: +10 dBm bis +15 dBm, typischerweise +13 dBm. Das Produkt ist fabrikneu und entspricht farblich den Abbildungen. Ihre Bestellung umfasst: 1 x Mikrowellen-HF-Verstärkermodul.
