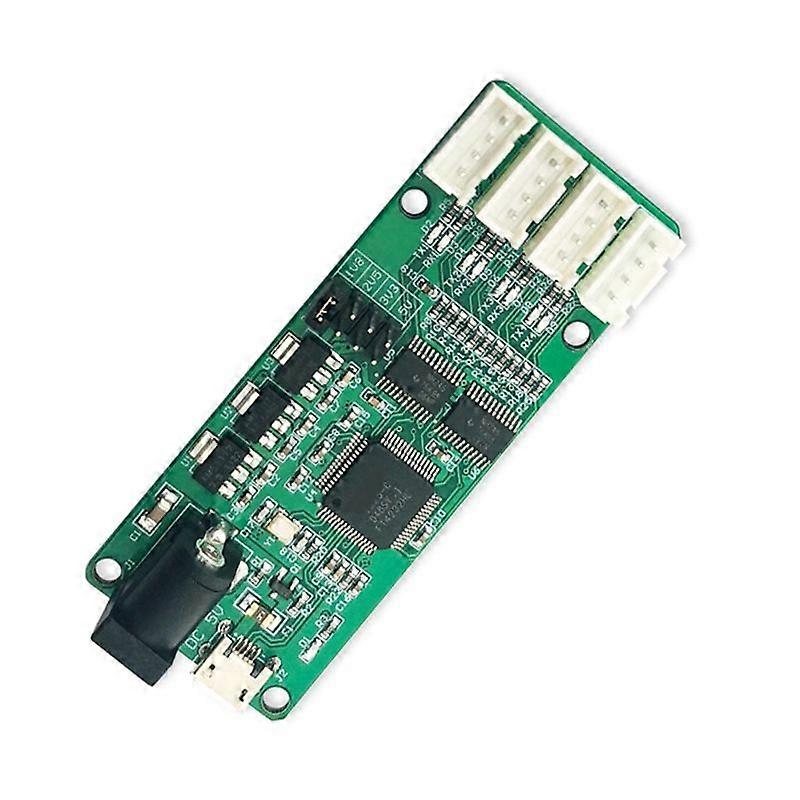

Ft4232 4-kanal Uart Zu Ttl Serielles Portmodul

Verbinden Sie den Computer über ein USB-Kabel mit der MICRO-USB-Schnittstelle des Boards. Nach der Treiberinstallation auf dem Computer werden vier COM-Ports angezeigt. Wählen Sie mithilfe des Kurzschlusskondensators die gewünschte VCC/TX/RX-Spannung an der TTL-Leistungsauswahlschnittstelle, um die entsprechende Ausgangsspannung zu erhalten. Der COM-Port mit dem niedrigsten Wert entspricht der ersten TTL-Schnittstelle, der mit dem höchsten Wert der vierten (die COM-Port-Werte sind nicht fest). Zum einfachen Testen schließen Sie die TX- und RX-Pins kurz und senden Daten vom Host-Computer, um den Empfang zu überprüfen. Die Spannungen VCC, TX und RX können auf 5 V/3,3 V/2,5 V/1,8 V umgeschaltet werden. Die DC5,5-2,1-Schnittstelle liefert hohe Ströme zur Versorgung externer Geräte. Die vier UARTs verfügen über TX/RX-Anzeigen zur Statusanzeige. Die vier seriellen Schnittstellen verwenden die XH2.54-Schnittstelle. Farbe: Siehe Abbildung. Material: PC und Metall. Lieferumfang: 1 x 4-Wege-USB-zu-TTL-Modul. Nur die oben genannten Komponenten sind enthalten. Weitere Produkte sind nicht im Lieferumfang enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtverhältnissen und Monitoreinstellungen geringfügig vom tatsächlichen Produkt abweichen. Eine Abweichung von +/- 1 bis 3 cm ist möglich.
