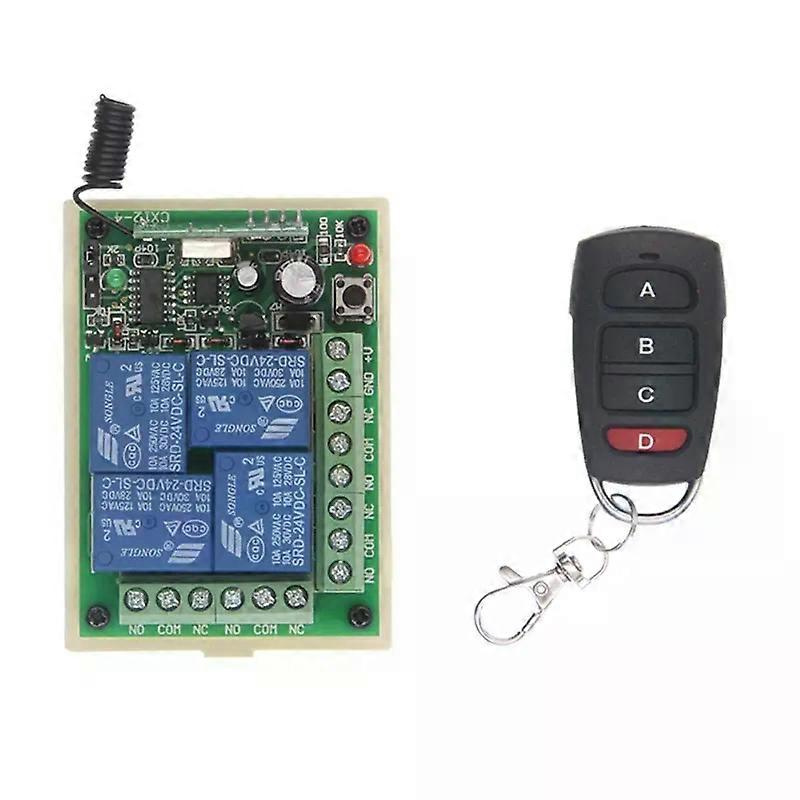

Für 12v/24v Gleichstrom 4-kanal-funkfernbedienungsschalter Mit 4-kanal-empfänger Und -sender Für Den Motor Zur Umkehrung Der Lampenbewegung (schubstange Jxlgv)

DC 12V/24V 4-Kanal-Funkfernbedienungsschalter mit 4-Kanal-Empfänger und -Sender zur Motorumkehrung und Lampensteuerung Produktübersicht Der von unserem Unternehmen entwickelte und gefertigte multifunktionale 4-Wege-Funkfernbedienungsschalter gibt Schaltsignale für 4 Relais aus und ermöglicht die Steuerung von Geräten oder Motoren nach Bedarf (Ein/Aus) und verschiedenen Sondersteuerungsabläufen. Die Empfängerplatine ist für einen maximalen Strom von 6 A ausgelegt und kann Wechselstromlasten direkt ansteuern. Jedes Relais verfügt über Öffner- und Schließerkontakte. Um die Lebensdauer der Empfängerplatine zu verlängern, kann der Ausgangssteuerungsmodus in drei Modi eingestellt werden: selbstverriegelnd, nicht verriegelnd und verriegelnd (3 Optionen 1). Zwei: Produktparameter (1) Controller 1. Betriebsspannung: DC 12 V/24 V (Spannungsauswahl nach Klassifizierung) 2. Betriebsfrequenz: 315 MHz, 433 MHz 3. Kontaktbelastbarkeit: ≤ 10 A/250 V AC; 10 A/30 V DC 4. Empfangsempfindlichkeit: >-105 dB 5. Anzahl der Steuerkanäle: 4 Öffner- (Schließer-) Kontakte 6. Steuerspannung: AC, DC (optional) 7. Codierungstyp: Lerncodierung, Kopplung mit der Fernbedienung über die Kopplungstaste 8. Abmessungen: 68 mm x 48 mm x 15 mm 9. Betriebsmodi: Verriegelnd, selbstverriegelnd, nicht verriegelnd (siehe Produktabbildung 2) (2) Fernbedienung 1. Betriebsspannung: 6 V (2 Knopfzellen) 2. Betriebsfrequenz: 315 MHz, 433 MHz 3. Sendeleistung: >10 mW 4. Reichweite: 5–50 m (im Freien) 5. Frequenzabweichung: ±0,2 MHz 6. Codierungschip: EV1527 (Lerncode) 3: Betriebsmodus-Umschalter (Abbildung 2) Vier Kanäle mit drei Ausgabemodi: Signal-Selbstverriegelung, Signal-Verriegelung, Signal-Nichtverriegelung 1. Signal-Selbstverriegelung Drücken Sie die A-Taste der Fernbedienung. Das zugehörige Relais wird angezogen und gehalten. Drücken Sie erneut die A-Taste, um das Relais A zu deaktivieren. Drücken Sie die B-Taste der Fernbedienung. Das zugehörige Relais wird angezogen und gehalten. Drücken Sie erneut die B-Taste, um das Relais B zu deaktivieren. Die Tasten C und D werden in diesem Zyklus verwendet. 2. Signal-Nichtverriegelung Drücken Sie die A-Taste der Fernbedienung. Das zugehörige Relais wird angezogen und nach dem Lösen wieder deaktiviert. Drücken Sie erneut die B-Taste. Das zugehörige Relais wird angezogen und nach dem Lösen wieder deaktiviert. Die Tasten C und D sind in diesem Zyklus aktiv. 3. Signalverriegelung: Drücken Sie die Taste A der Fernbedienung. Das zugehörige Relais A wird angezogen und gehalten. Drücken Sie die Taste B. Relais A wird abgeschaltet, und das Relais, das der Taste B entspricht, wird angezogen und gehalten. Die Tasten C und D sind in diesem Zyklus aktiv. Vier: Anlern-/Löschmethode für die Fernbedienung 1. Anlernmethoden (Die Fernbedienung wird vor dem Versand gekoppelt.) Nach dem Einschalten drücken Sie kurz die Lerntaste am Empfänger. Die Kontrollleuchte leuchtet auf. Drücken Sie anschließend sofort die Taste der Fernbedienung, die angelernt werden soll. Die Kontrollleuchte am Empfänger blinkt nach dem Drücken mehrmals und erlischt dann automatisch. Der Code ist nun vollständig angelernt. Dieser Empfänger kann ca. 30 Fernbedienungen mit unterschiedlichen Codes speichern. 2. Reinigungsmethode Nach dem Einschalten des Empfängers die Lerntaste am Empfänger ca. 8 Sekunden lang gedrückt halten. Die LED-Leuchte am Empfänger blinkt kurz auf und kann dann losgelassen werden. Dies bedeutet, dass die Code-Löschung erfolgreich war. Fünf: Verpackungshinweise 1 x Empfänger (mit Abdeckung) 1/2/3/4 x Sender (ohne Batterie) Bitte achten Sie beim Kauf auf Modell und Größe.
