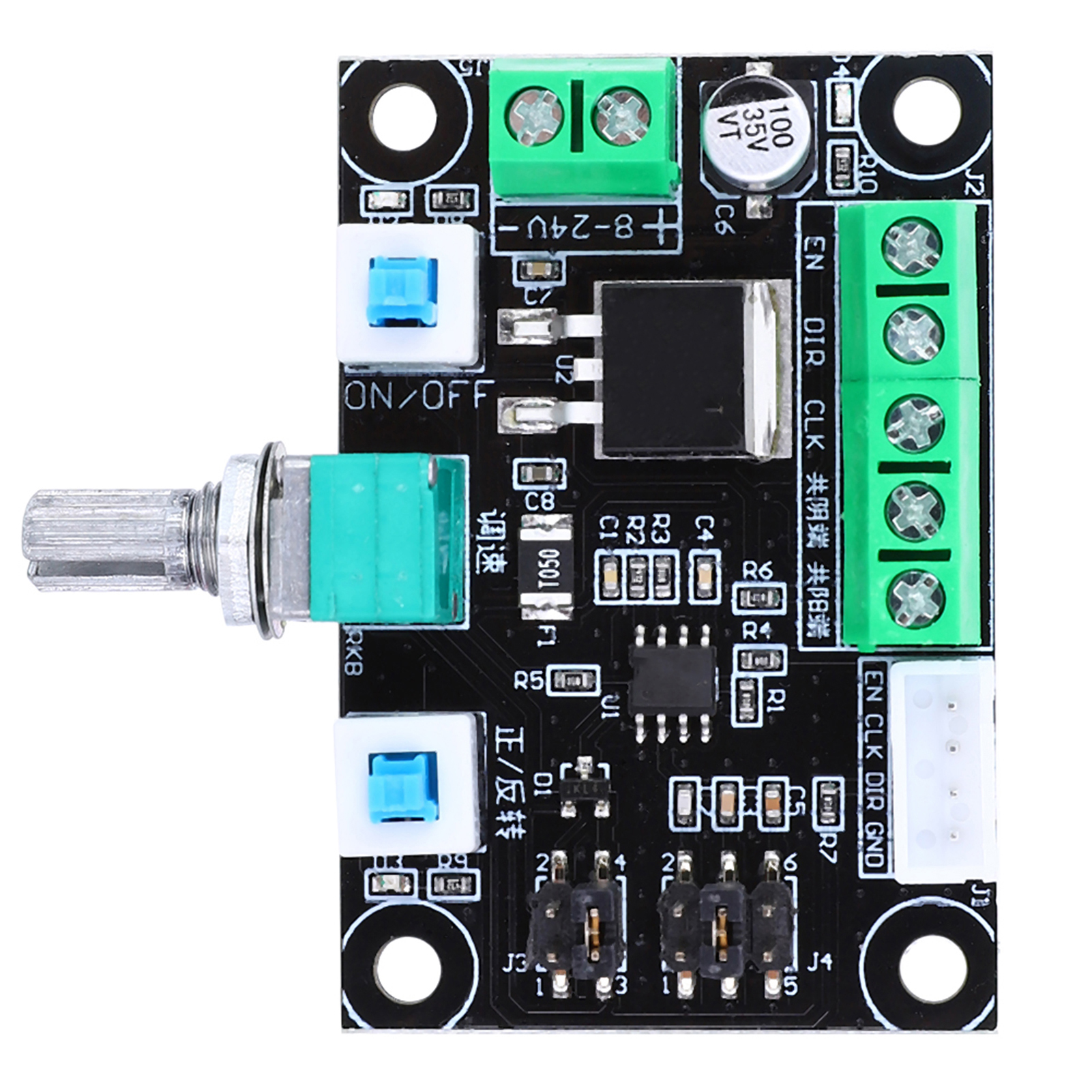

Für Mks Osc Schrittmotor-ansteuerregler Drehzahlregelung Positiv Negativ Drehrichtungssteuerung

1. Dieses Modul erzeugt Impulse und versorgt den Schrittmotortreiber mit Signalen. 2. Zur Ansteuerung des Schrittmotors ist ein Treiber erforderlich. 3. Dieser einfache Controller, ein Schrittmotortreiber, ein Schrittmotor und ein Gleichstromnetzteil bilden eine einfache Steuerungsplattform. 4. Der Controller verfügt über drei Frequenzsignale: hoch (5,4–160 kHz), mittel (540–16,6 kHz) und niedrig (80–2,4 kHz). 5. Er kann Impuls- und PWM-Signale erzeugen, die per Jumper ausgewählt werden können. Frequenzmessung: Messung von PUL- und Common-Cathode- (oder Common-Anode-)Signalen über zwei Anschlüsse möglich. Zustand: 100 % neu. Artikeltyp: Schrittmotor-Ansteuercontroller. Material: Kunststoff. Größe: ca. 38,6 x 58 mm / 1,5 x 2,3 Zoll. Die verschiedenen Schrittmotor-Ansteueranschlüsse haben unterschiedliche Bezeichnungen, aber dieselbe Funktion: EN=ENA=FREE (Freigabe), PUL=PULS=CLK-Impuls, DIR=CW=CWW (Drehrichtung). Gemeinsamer Anodenanschluss (Anschluss B): EN+, PUL+, DIR+ sind an die gemeinsame Anode angeschlossen, EN- an EN, PUL- an CLK, DIR- an DIR. Gemeinsamer Kathodenanschluss (Anschluss B): EN-, PUL-, DIR- sind an die gemeinsame Kathode angeschlossen, EN+ an EN, PUL+ an CLK, DIR+ an DIR. Lieferumfang: 1 x Steuerplatine, 1 x Dichtung, 1 x Mutter.
