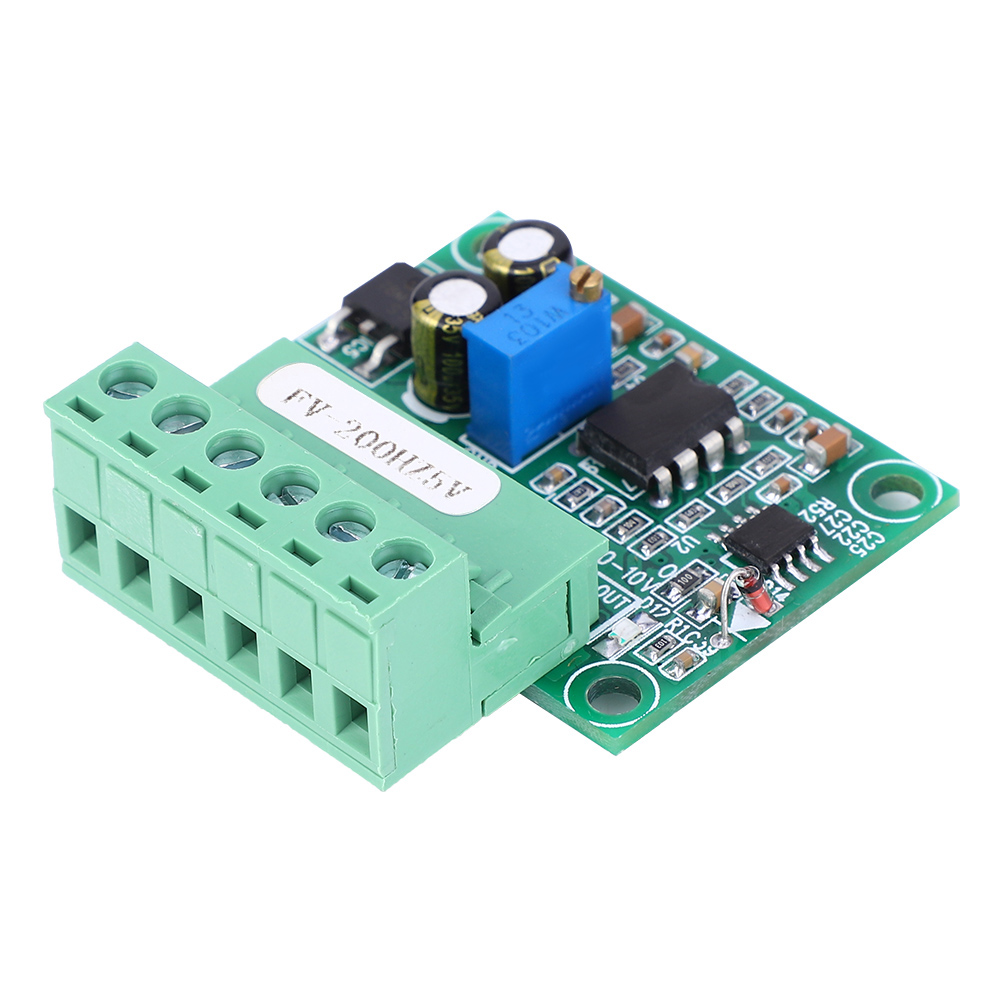

Fv-200hz5v Frequenz-spannungs-modul 0-5v Digital-analog-wechselrichtermodul

1. Wandelt ein Frequenzimpulssignal von 0–200 Hz in ein analoges Spannungssignal von 0–5 V um. 2. Kann zur Schnittstellenkonvertierung zwischen SPS und Frequenz oder zur Angleichung von Bewegungssteuerungskarten und Konverterschnittstellen verwendet werden. 3. Eingangsimpulspegel von 5 V, 12 V oder 24 V können direkt eingespeist werden, ein Vorwiderstand ist nicht erforderlich. Die Eingangssignalfrequenz muss jedoch länger als 0,5 Sekunden anliegen. 4. Der Ausgangsstrom beträgt 5 mA. 5. Frequenz- und Spannungswandlermodul mit einer Reaktionszeit von ca. 0,3–0,5 Sekunden. 4. Der Ausgangsstrom beträgt 5 mA. 5. Frequenz- und Spannungswandlermodul, Ansprechzeit ca. 0,3–0,5 Sekunden. Spezifikation: Zustand: 100 % neu. Artikeltyp: Frequenz-Spannungs-Wandlermodul. Modell: FV-200Hz5V. Funktion: Umwandlung einer Eingangsfrequenz von 0–200 Hz in 0–5 V. Ausgangsstrom: 5 mA. Ansprechzeit: 0,3–0,5 Sekunden. Größe: ca. 4,5 x 4,7 x 1,7 cm. Lieferumfang: 1 x Frequenz-Spannungs-Wandlermodul. Sicherheitshinweise: 1. Das Mehrgangpotentiometer auf der Platine dient zur Kalibrierung des Frequenz-Spannungs-Verhältnisses. 2. Der Eingangsspannungsbereich beträgt 12–30 V DC. Empfohlen wird eine Versorgungsspannung von 15–24 V DC. Bei Verwendung von 12 V darf das Gerät nicht mit 12 V DC betrieben werden. Es wird eine Stromversorgung mit mindestens 15 V DC benötigt. Falls Sie eine 12-V-Stromversorgung benötigen, können Sie einen 12-V-DC-Wandler bestellen. Bei 24 Stufen ist eine Stromversorgung mit 24 V DC erforderlich. 3. Der Signaleingang ist durch eine Membran isoliert. Dadurch wird eine hohe Störfestigkeit gewährleistet. 4. Für die Verwendung mit einer SPS wird der NPN-Typ unterstützt. Ein Erdungsanschluss ist erforderlich. 5. Falls ein Encoder verwendet werden soll, muss dieser mindestens 0,5 Sekunden lang mit konstanter Geschwindigkeit gedreht werden. 6. Das Frequenz- und Spannungswandlungsmodul hat eine Reaktionszeit von ca. 0,3–0,5 Sekunden. 7. Bei Eingangssignalen wie Turbinendurchfluss müssen aufgrund der Signalanpassung eine 817-Membran und ein Widerstand hinzugefügt werden, um den Durchflussmesser korrekt zu betreiben. 8. Bei Abweichungen während der Messung kann der blaue Potentiometer auf der Platine justiert werden. Das F/V-Potentiometer ist bereits für den Versand voreingestellt. Generell wird von einer eigenständigen Justierung abgeraten. Kennzeichnung und Verdrahtung: 1. 12–30 V – Pluspol der Stromversorgung 2. GND – Minuspol der Stromversorgung (gemeinsame Masse) 3. GND – Minuspol des Impulsfrequenzeingangs (gemeinsame Masse) 4. 0–10 kHz – Pluspol des Impulsfrequenzeingangs 5. GND – Minuspol des Impulsfrequenzeingangs (gemeinsame Masse) 6. 0–10 V – Analoger 0–10-V-Pegelausgang. Lineare Beziehung: 20 Hz entsprechen 0,5 V, 100 Hz entsprechen 2,5 V, 200 Hz entsprechen 5 V.
