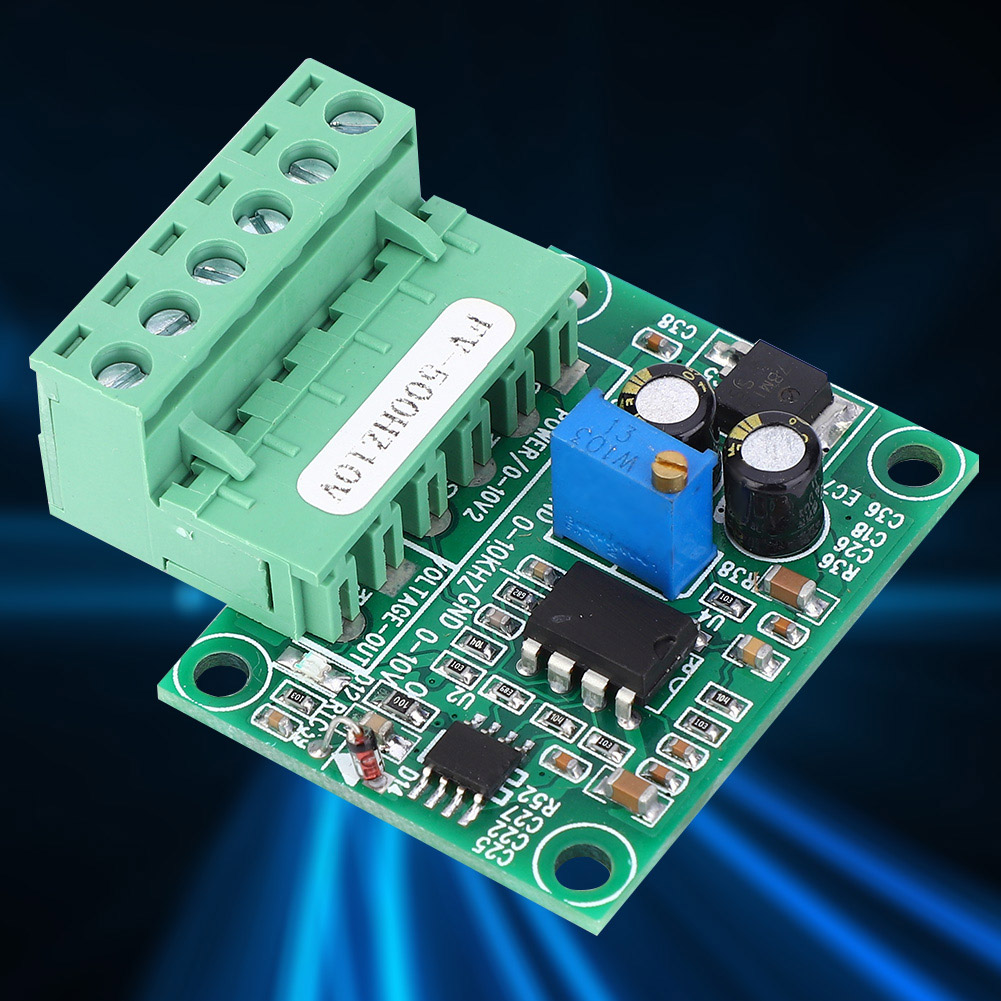

Fv-500hz10v Frequenz-spannungs-wandlermodul 0500hz - 010v Digital-analog-signalmodul

1. Das Modul dient zur Schnittstellenumwandlung zwischen SPS und Frequenzumrichter oder zur Ansteuerung der Schnittstelle zwischen Bewegungssteuerungskarte und Frequenzumrichter. 2. Das Konvertermodul wandelt digitale Signale von 0–500 Hz in analoge Signale von 0–10 V um. 3. Eingangsimpulse von 5/12/24 V können ohne Widerstand direkt eingespeist werden. Die Eingangssignalfrequenz sollte jedoch mindestens 0,5 Sekunden betragen. 4. Alle Komponenten des Konvertermoduls sind hochwertig und langlebig. 5. Das Modul arbeitet stabil und bietet eine hohe Leistung. Alle Komponenten des Konvertermoduls sind sorgfältig ausgewählt und zeichnen sich durch hohe Langlebigkeit und Qualität aus. Das Modul arbeitet stabil und bietet eine hervorragende Leistung. Spezifikationen: Produkttyp: Frequenz-Spannungs-Konvertermodul; Größe: 4,5 x 4,7 x 1,7 cm; Kennlinie/Linearität: 50 Hz bis 1 V, 250 Hz bis 5 V, 500 Hz bis 10 V; Lieferumfang: 1 x Konvertermodul; Hinweise: 1. Das Mehrgangpotentiometer auf der Platine dient zur Kalibrierung der Frequenz-Spannungs-Kennlinie. 2. Der Eingangsspannungsbereich beträgt 12–30 V DC. Empfohlen wird eine Versorgungsspannung von 15–24 V DC. Bei Verwendung einer 12-V-Spannung ist eine Stromversorgung mit mindestens 15 V DC erforderlich. Falls Sie eine 12-V-Stromversorgung benötigen, bestellen Sie bitte einen 12-V-DC-Konverter. Bei 24 Stufen muss die Stromversorgung mit 24 V DC erfolgen. 3. Der Signaleingang ist durch eine Membran isoliert. Dadurch wird eine hohe Störfestigkeit gewährleistet. 4. Bei Verwendung einer SPS ist ein NPN-Transistor erforderlich. Ein Erdungsanschluss ist zwingend notwendig. 5. Bei Verwendung eines Encoders muss dieser mindestens 0,5 Sekunden lang mit konstanter Drehzahl laufen. 6. Das Frequenz- und Spannungswandlungsmodul hat eine Ansprechzeit von ca. 0,3–0,5 Sekunden. 7. Bei Eingangssignalen für Turbinendurchfluss etc. müssen aufgrund der Signalanpassung eine 817-Membran und ein Widerstand hinzugefügt werden, um den Durchflussmesser korrekt zu betreiben. 8. Bei Abweichungen kann das blaue Potentiometer auf der Platine zur Kalibrierung justiert werden. Das F/v-Potentiometer ist werkseitig voreingestellt. Eine manuelle Justierung wird generell nicht empfohlen.
