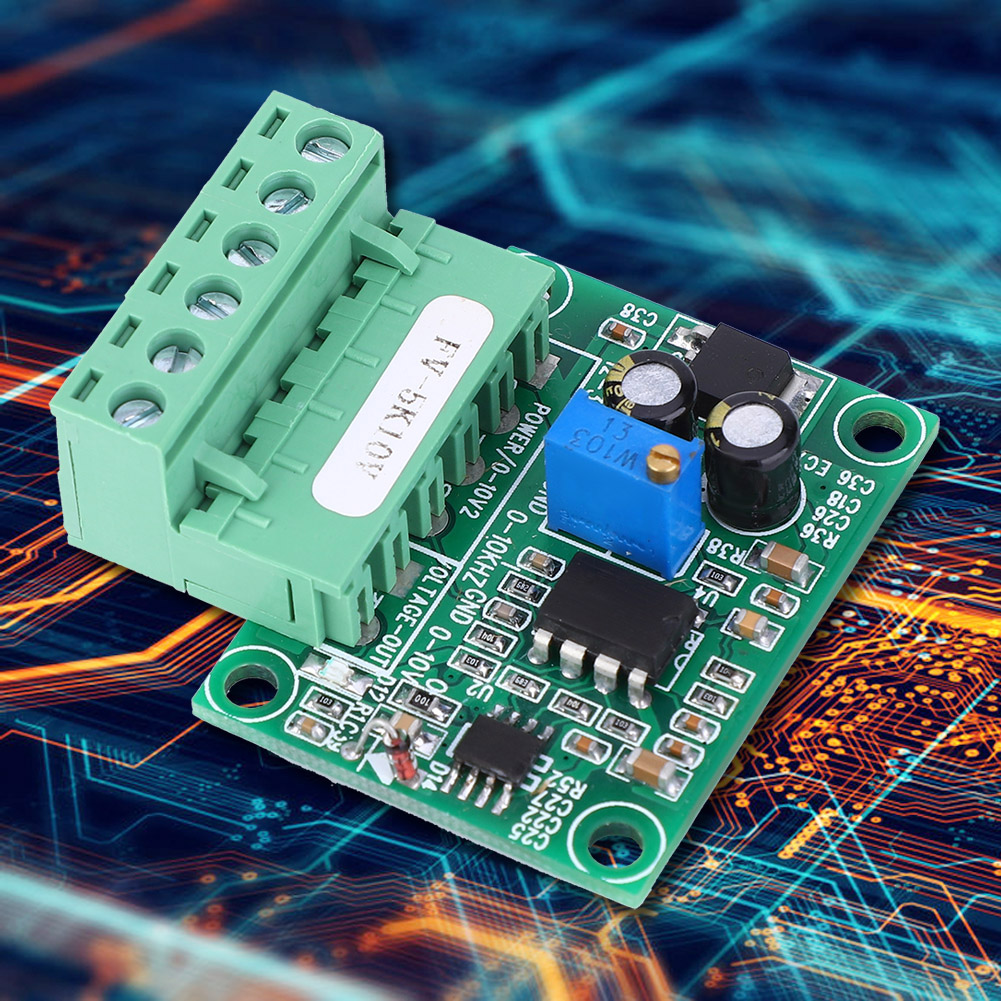

Fv-5khz10v Frequenz-spannungs-wandlermodul 05khz Auf 010v Digital-analog-signalmodul

1. Das Modul wandelt Frequenzimpulse von 0–5 kHz in analoge Spannungssignale von 0–10 V um. 2. Der Eingangsimpulspegel von 5 V, 12 V oder 24 V kann ohne Vorwiderstand direkt eingespeist werden. Die Eingangsfrequenz muss jedoch länger als 0,5 Sekunden aufrechterhalten werden. Der Ausgangsstrom beträgt 5 mA. 3. Der Wandler kann zur Schnittstellenwandlung zwischen SPS und Wechselrichter oder zur Schnittstellenanpassung zwischen Bewegungssteuerungskarte und Wechselrichter verwendet werden. 4. Am Signaleingang wird eine optische Trennung verwendet, um die Störfestigkeit zu gewährleisten. 5. Das Mehrspulenpotentiometer auf der Platine dient zur Kalibrierung des Frequenz-Spannungs-Verhältnisses. Der Eingangsimpulspegel beträgt 5 V, 12 V oder 24 V und kann ohne Vorwiderstand direkt eingespeist werden. Die Eingangssignalfrequenz muss jedoch länger als 0,5 Sekunden aufrechterhalten werden, und der Ausgangsstrom beträgt 5 mA. Am Signaleingang wird eine optische Trennung verwendet, um die Störfestigkeit zu gewährleisten. Das Mehrspulenpotentiometer auf der Platine dient zur Kalibrierung des Frequenz-Spannungs-Verhältnisses. Spezifikation: Produkttyp: Frequenz-Spannungs-Wandlermodul; Größe: 4,5 x 4,7 x 1,7 cm; Verhältnis/Linearität: 500 Hz bis 1 V, 2,5 kHz bis 5 V, 5 kHz bis 10 V; Lieferumfang: 1 x Frequenz-Spannungs-Wandlermodul FV-5kHz10V; Hinweis: Zur Verwendung mit SPS, unterstützt NPN-Transistoren. Erdung erforderlich. Wenn Sie einen Encoder verwenden müssen, muss dieser mindestens 0,5 Sekunden lang mit konstanter Geschwindigkeit laufen. Das Frequenz- und Spannungswandlungsmodul hat eine Ansprechzeit von ca. 0,3–0,5 Sekunden. Bei Eingangssignalen wie Turbinendurchfluss müssen aufgrund der Signalanpassung eine 817-Membran und ein Widerstand hinzugefügt werden, um den Durchflussmesser korrekt zu betreiben. Bei Abweichungen während des Betriebs kann das blaue Potentiometer auf der Platine zur Kalibrierung justiert werden. Das F/V-Potentiometer ist werkseitig voreingestellt. Eine manuelle Justierung wird generell nicht empfohlen. Der Eingangsspannungsbereich liegt zwischen 12 und 30 V DC, empfohlen werden 15–24 V DC. Bei 12 V darf kein 12-V-DC-Netzteil verwendet werden, sondern mindestens 15 V DC. Falls ein 12-V-Netzteil erforderlich ist, kann ein kundenspezifischer 12-V-DC-Netzteilwandler bereitgestellt werden. Bei einem Pegel von 24 V muss das Netzteil mit einer 24-V-Gleichstromversorgung betrieben werden.
