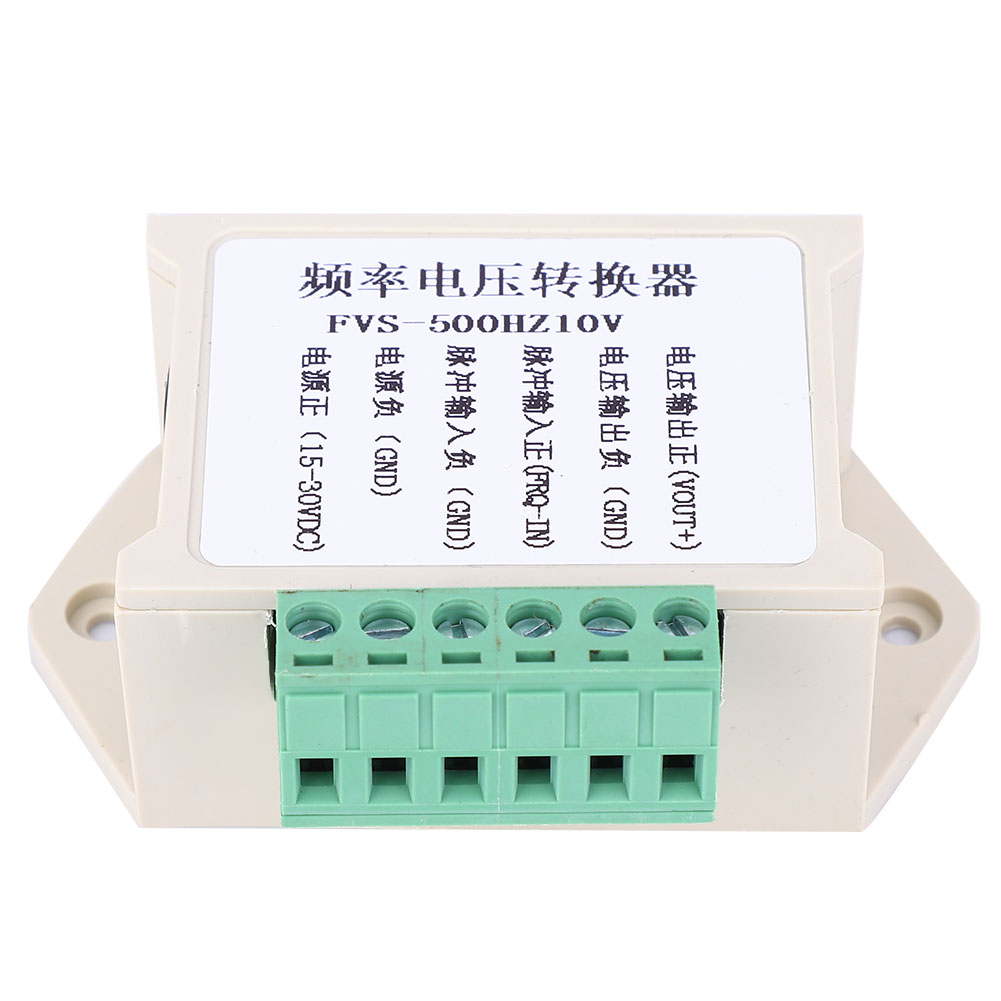

Fvs 0-500hz Auf 0-10v Frequenz-spannungs-wandlermodul Mit Gehäuse

Willkommen in unserem Shop! Dieses Frequenz-Spannungs-Wandlermodul ist die ideale Schnittstelle für Ihre industriellen Steuerungsanwendungen. Es wandelt präzise ein Impulssignal mit einer Frequenz von 0 bis 500 Hz in ein analoges Spannungssignal von 0 bis 10 V um. Perfekt geeignet, um die Kompatibilität zwischen einer speicherprogrammierbaren Steuerung (SPS) und einem Frequenzumrichter (FU) oder zwischen einer Bewegungssteuerungsplatine und einem FU sicherzustellen. Es akzeptiert Eingangssignale mit verschiedenen Logikpegeln (5 V, 12 V, 24 V) direkt, ohne dass ein Vorwiderstand erforderlich ist. Wichtig: Die Eingangssignalfrequenz muss für eine stabile Wandlung mindestens 0,5 Sekunden lang konstant bleiben. Der Ausgangsstrom beträgt 5 mA. Die Stromversorgung benötigt eine Gleichspannung zwischen 12 und 30 V DC, empfohlen wird ein Bereich von 15 bis 24 V DC. Beachten Sie folgende wichtige Spezifikationen: Bei einem Eingangssignalpegel von 12 V muss die Stromversorgung des Moduls mindestens 15 V DC betragen, nicht 12 V. Bei einem Eingangssignalpegel von 24 V muss die Stromversorgung 24 V DC betragen. Um eine hohe Störfestigkeit zu gewährleisten, ist der Signaleingang optisch (über eine Membran) isoliert. Ein auf der Leiterplatte montiertes Mehrgangpotentiometer ermöglicht die Feinabstimmung des Frequenz-Spannungs-Verhältnisses am Ausgang. **Technische Daten:** **Produkttyp:** Frequenz-/Spannungswandlermodul **Modell:** FVS-500Hz10V **Umwandlung:** 0 ~ 500 Hz auf 0 ~ 10 V **Linearitätsverhältnis (Beispiel):** 50 Hz → 1 V, 250 Hz → 5 V, 500 Hz → 10 V **Ausgangsstrom:** 5 mA **Ansprechzeit:** Ca. 0,3 bis 0,5 Sekunden **Abmessungen:** 7,3 x 5 x 2,8 cm (mit Gehäuse) **Lieferumfang:** * 1 x Wandlermodul mit Schutzgehäuse. **Wichtige Hinweise zur Verwendung:** * Für die Verwendung mit einer SPS muss es sich um einen NPN-Transistor handeln. Ein Erdungsanschluss (Erdungsdraht) ist zwingend erforderlich. Für die Verwendung mit einem Encoder muss dieser sich länger als 0,5 Sekunden mit konstanter Geschwindigkeit drehen. * Wenn das Eingangssignal von einem Turbinen-Durchflussmesser stammt, kann eine Signalanpassung (Hinzufügen eines 817-Optokopplers und eines Widerstands) für den normalen Betrieb erforderlich sein. * Die Frequenz-/Spannungsanpassung ist werkseitig voreingestellt. Bei geringfügigen Abweichungen während des Betriebs können Sie diese mithilfe des blauen Potentiometers auf der Platine nachkalibrieren. Eine manuelle Justierung wird jedoch generell nicht empfohlen.
