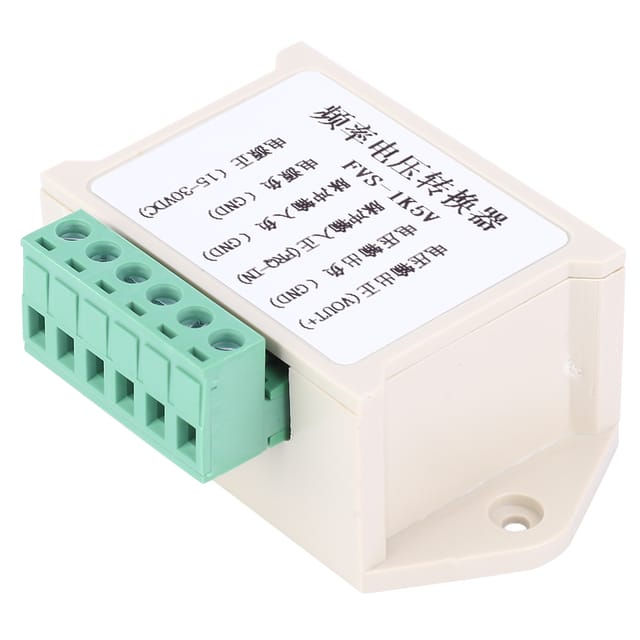

Fvs-1khz 5/10v Frequenz-spannungs-wandlermodul Mit Gehäuse

Willkommen in unserem Shop! Wir bieten ein hochwertiges Frequenz-Spannungs-Wandlermodul an, das ein 0-1 kHz-Impulssignal in ein analoges Spannungssignal von 0-5 V oder 0-10 V umwandelt. Dieses Modul eignet sich ideal als Schnittstelle zwischen einer speicherprogrammierbaren Steuerung (SPS) und einem Frequenzumrichter (FU) oder zwischen einer Bewegungssteuerung und einem Umrichter in verschiedenen Steuerungsanwendungen. Hauptmerkmale: - Wandelt ein 0-1 kHz-Impulssignal in ein analoges Spannungssignal von 0-5 V oder 0-10 V um. - Kann als Schnittstelle zwischen einer SPS und einem FU oder zwischen einer Bewegungssteuerung und einem Umrichter verwendet werden. - Unterstützt Impulseingangsspannungen von 5 V, 12 V und 24 V, ohne dass ein Vorwiderstand erforderlich ist. Bitte beachten Sie, dass die Eingangssignalfrequenz länger als 0,5 Sekunden aufrechterhalten werden muss. - Ausgangsstrom: 5 mA. - Ansprechzeit des Frequenz-Spannungs-Wandlermoduls: ca. 0,3 bis 0,5 Sekunden. Spezifikationen: - Zustand: 100 % neu - Artikeltyp: Frequenz-Spannungs-Wandlermodul - Verfügbare Modelle: FVS-1KHz 5V (0-1KHz Eingang, umgewandelt in 0-5V) und FVS-1KHz 10V (0-1KHz Eingang, umgewandelt in 0-10V) - Ausgangsstrom: 5 mA - Ansprechzeit: 0,3 bis 0,5 Sekunden - Abmessungen: ca. 7,3 x 5 x 2,8 cm (2,9 x 2 x 1,1 Zoll) Zoll) Lieferumfang: - 1 x Frequenz-Spannungs-Wandlermodul Vorsichtsmaßnahmen für die Verwendung: 1. Das Mehrgangpotentiometer auf der Platine dient zur Kalibrierung der Frequenz-Spannungs-Umwandlung. 2. Der Eingangsspannungsbereich beträgt 12 bis 30 V DC. Es wird empfohlen, ein Netzteil mit 15 bis 24 V DC zu verwenden. Für einen 12-V-Pegel darf das Netzteil nicht 12 V DC liefern; es ist ein Netzteil mit mindestens 15 V DC erforderlich. Falls Sie unbedingt ein 12-V-Netzteil verwenden müssen, können Sie einen 12-V-DC-Wandler bestellen. Für einen 24-V-Pegel muss das Netzteil 24 V DC liefern. 3. Der Signaleingang ist membranisoliert und gewährleistet so eine gute Störfestigkeit. 4. Für die Verwendung mit einer SPS ist der NPN-Typ erforderlich. Ein Erdungsdraht ist notwendig. 5. Bei Verwendung eines Encoders muss dieser länger als 0,5 Sekunden mit konstanter Drehzahl laufen. 6. Die Ansprechzeit des Frequenz-Spannungs-Wandlers beträgt ca. 0,3 bis 0,5 Sekunden. 7. Stammt das Eingangssignal von einem Turbinen-Durchflussmesser usw., müssen aufgrund der Signalanpassung eine 817-Membran und ein Widerstand hinzugefügt werden, damit der Durchflussmesser korrekt funktioniert. 8. Bei Abweichungen während des Betriebs kann das blaue Potentiometer auf der Platine justiert werden. Das F/V-Potentiometer ist werkseitig auf einen bestimmten Wert eingestellt. Eine manuelle Justierung wird generell nicht empfohlen. Kennzeichnung und Verdrahtung: 1. 12–30 V – Pluspol der Stromversorgung 2. GND – Negativer Stromeingang (gemeinsame Masse) 3. GND – Negativer Impulsfrequenzeingang (gemeinsame Masse) 4. 0–10 kHz – Positiver Impulsfrequenzeingang 5. GND – Negativer Impulsfrequenzeingang (gemeinsame Masse) 6. 0–10 V – Analogausgang (0–10 V) Anpassungsverhältnis und Linearität: - Frequenz 100 Hz: Ausgang FVS-1 kHz 5 V = 0,5 V; Ausgang FVS-1 kHz 10 V = 1 V - Frequenz 500 Hz: Ausgang FVS-1 kHz 5 V = 2,5 V; FVS-1KHz 10V Ausgang = 5V - Frequenz 1KHz: FVS-1KHz 5V Ausgang = 5V; FVS-1KHz 10V Ausgang = 10V
