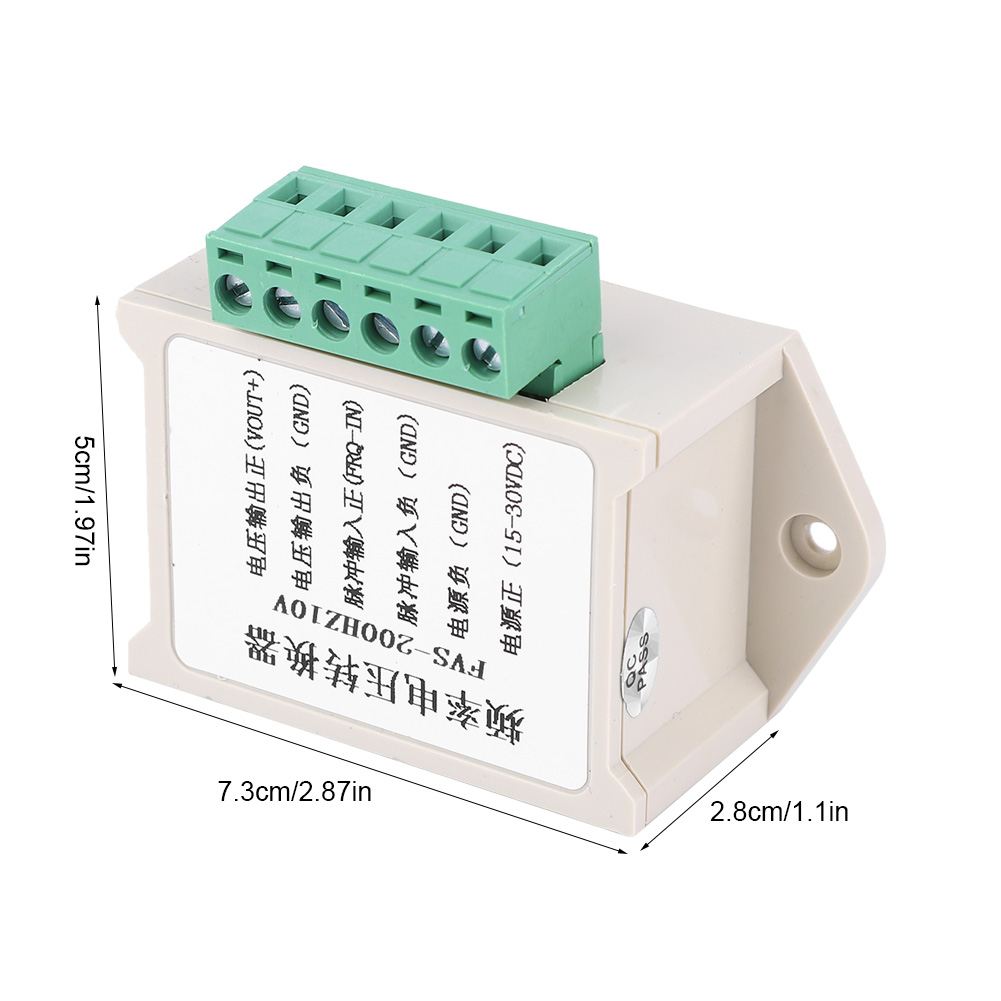

Fvs-200hz 5v/10v Frequenz-spannungs-wandlermodul Mit Gehäuse

Willkommen in unserem Shop! Der Frequenz-Spannungs-Wandler FVS-200Hz wandelt Impulssignale mit einer Frequenz von 0 bis 200 Hz in analoge Spannungssignale von 0–10 V oder 0–5 V um (je nach Ausführung). Dieses Modul eignet sich ideal für Schnittstellenanwendungen zwischen einer speicherprogrammierbaren Steuerung (SPS) und einem Frequenzumrichter (FU) oder zwischen einer Motion-Control-Platine und einem FU und gewährleistet so eine optimale Schnittstellenanpassung in verschiedenen Steuerungsumgebungen. **Hauptmerkmale:** - Präzise Umwandlung von 0–200-Hz-Impulsen in analoge Spannungen von 0–10 V oder 0–5 V. - Geeignet für die Anbindung von SPS und FU oder Motion-Control-Platine und FU, anpassbar an die jeweiligen Steuerungsanforderungen. - Direkter Eingang von 5-V-, 12-V- oder 24-V-Impulsen ohne Vorwiderstand. Die Eingangssignalfrequenz muss mindestens 0,5 Sekunden lang aufrechterhalten werden. Der Ausgangsstrom beträgt 5 mA. Integriertes Mehrgangpotentiometer zur Kalibrierung der Frequenz-Spannungs-Kennlinie. Optische Isolation gewährleistet hervorragende Immunität gegen Eingangssignalstörungen. Eingangsspannung: 12–30 V DC, empfohlen 15–24 V DC. Bei einem Eingangspegel von 12 V muss die Versorgungsspannung mindestens 15 V DC betragen (außer bei der kundenspezifischen 12-V-DC-Version). Für eine 24-V-Spannung verwenden Sie ein 24-V-Gleichstromnetzteil. **Technische Daten:** - Typ: Frequenz-Spannungs-Wandlermodul - Abmessungen: 7,3 x 5 x 2,8 cm (2,87 x 1,97 x 1,1 Zoll) - Verfügbare Modelle: FVS-200Hz5V (0–5 V Ausgang) oder FVS-200Hz10V (0–10 V Ausgang), je nach Bedarf wählbar. **Frequenz-Spannungs-Zuordnungstabelle (modellabhängig):** - 20 Hz: 0,5 V (5-V-Modell) / 1 V (10-V-Modell) - 100 Hz: 2,5 V (5-V-Modell) / 5 V (10-V-Modell) - 200 Hz: 5 V (5-V-Modell) / 10 V (10-V-Modell) **Lieferumfang:** - 1 x Konvertermodul **Wichtige Hinweise:** - Für die Verwendung mit einer SPS muss der NPN-Typ unterstützt werden und eine Erdung muss vorhanden sein. - Bei Verwendung eines Encoders muss die Drehzahl für mehr als 0,5 Sekunden konstant gehalten werden. - Die Ansprechzeit des Moduls beträgt ca. 0,3 bis 0,5 Sekunden. - Für Signale wie z. B. eines Turbinen-Durchflussmessers fügen Sie einen 817-Optokoppler und einen Widerstand hinzu, um das Signal anzupassen und einen ordnungsgemäßen Betrieb zu gewährleisten. - Bei einer Fehlanpassung justieren Sie das blaue Potentiometer auf der Platine zur Kalibrierung. Das Modul ist werkseitig eingestellt; Änderungen werden generell nicht empfohlen.
