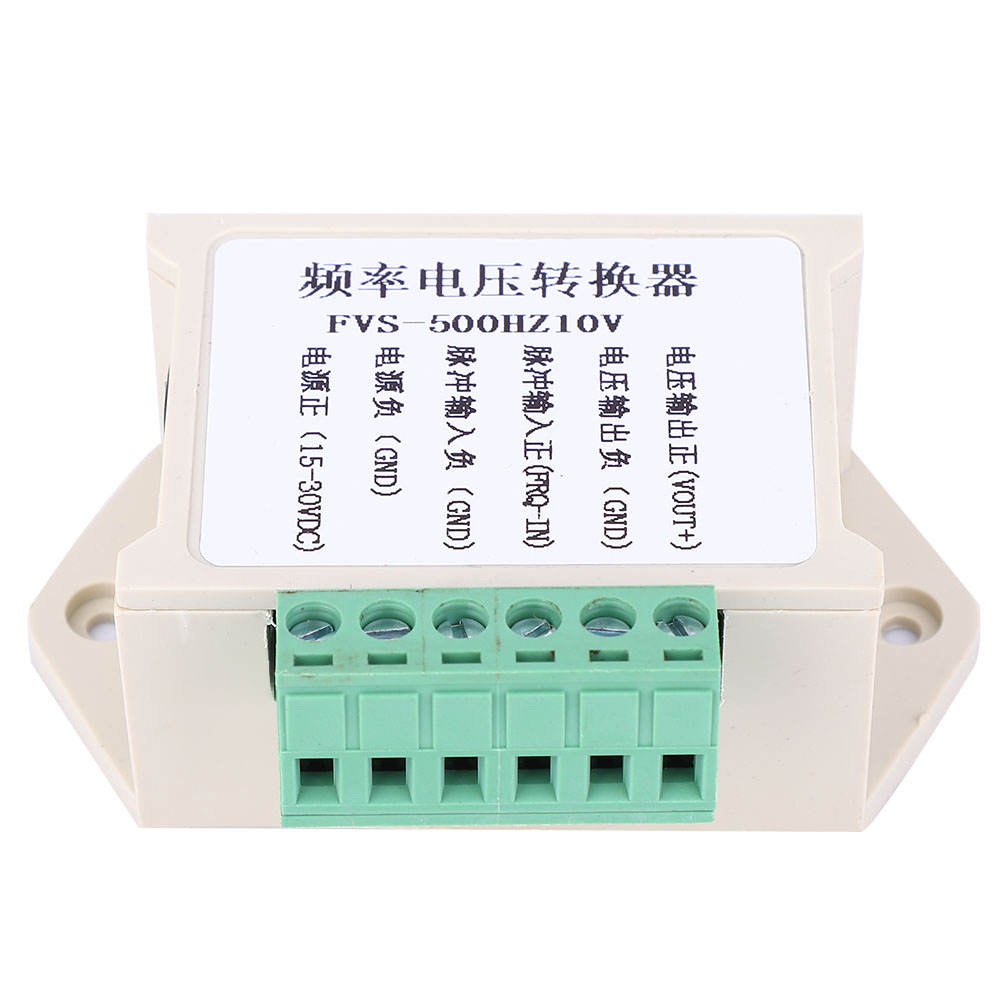

Fvs-500hz 10v 0-10v Frequenz-spannungs-wandlermodul Mit Gehäuse

Willkommen in unserem Shop! Der Frequenz-Spannungs-Wandler FVS-500Hz10V wandelt ein Impulssignal mit einer Frequenz von 0 bis 500 Hz in ein analoges Spannungssignal von 0 bis 10 V um. Er eignet sich ideal für Schnittstellen zwischen speicherprogrammierbaren Steuerungen (SPS) und Frequenzumrichtern (FU) oder zur Anbindung von Bewegungssteuerungsplatinen an FU und andere Steuergeräte. Das Modul verarbeitet Impulsspannungen von 5 V, 12 V oder 24 V direkt und benötigt keinen Vorwiderstand. Die Eingangsfrequenz muss jedoch mindestens 0,5 Sekunden lang aufrechterhalten werden. Der Ausgangsstrom beträgt 5 mA. Ein integriertes Mehrgangpotentiometer ermöglicht die Kalibrierung des Verhältnisses von Ausgangsfrequenz zu Spannung. Die benötigte Versorgungsspannung beträgt 12 bis 30 V DC, empfohlen werden 15 bis 24 V DC. Bei einer Eingangsspannung von 12 V muss die Stromversorgung mindestens 15 V DC liefern, bei 24 V ist eine 24-V-DC-Stromversorgung erforderlich. Der Signaleingang ist durch eine Membran isoliert, wodurch eine hervorragende Störfestigkeit gewährleistet wird. Technische Daten: - Typ: Frequenz-Spannungs-Wandlermodul - Modell: FVS-500Hz10V - Wandlung: 0 bis 500 Hz auf 0 bis 10 V - Ausgangsstrom: 5 mA - Abmessungen: 7,3 x 5 x 2,8 cm (2,87 x 1,97 x 1,1 Zoll) Korrespondenzverhältnis (Linearität): - 50 Hz umgewandelt in 1 V - 250 Hz umgewandelt in 5 V - 500 Hz umgewandelt in 10 V Lieferumfang: - 1 x Wandlermodul mit Gehäuse Wichtige Hinweise: - Bei Verwendung mit einer SPS muss sichergestellt sein, dass diese NPN-Transistoren unterstützt und über eine Erdungsleitung verfügt. - Bei Verwendung mit einem Encoder muss dieser sich mindestens 0,5 Sekunden lang mit konstanter Drehzahl drehen. Die Frequenz-Spannungs-Umwandlung dauert ca. 0,3 bis 0,5 Sekunden. - Wenn das Eingangssignal von einem Turbinen-Durchflussmesser stammt, müssen eine 817-Membran und ein Widerstand hinzugefügt werden, um das Signal anzupassen und den ordnungsgemäßen Betrieb zu gewährleisten. - Sollte es während des Betriebs zu Abweichungen bei der Anpassung kommen, können Sie das blaue Potentiometer auf der Platine zur Kalibrierung verwenden. Das F/V-Potentiometer ist bei Auslieferung bereits für eine bestimmte Verbindung voreingestellt; es wird generell nicht empfohlen, es selbst zu ändern.
