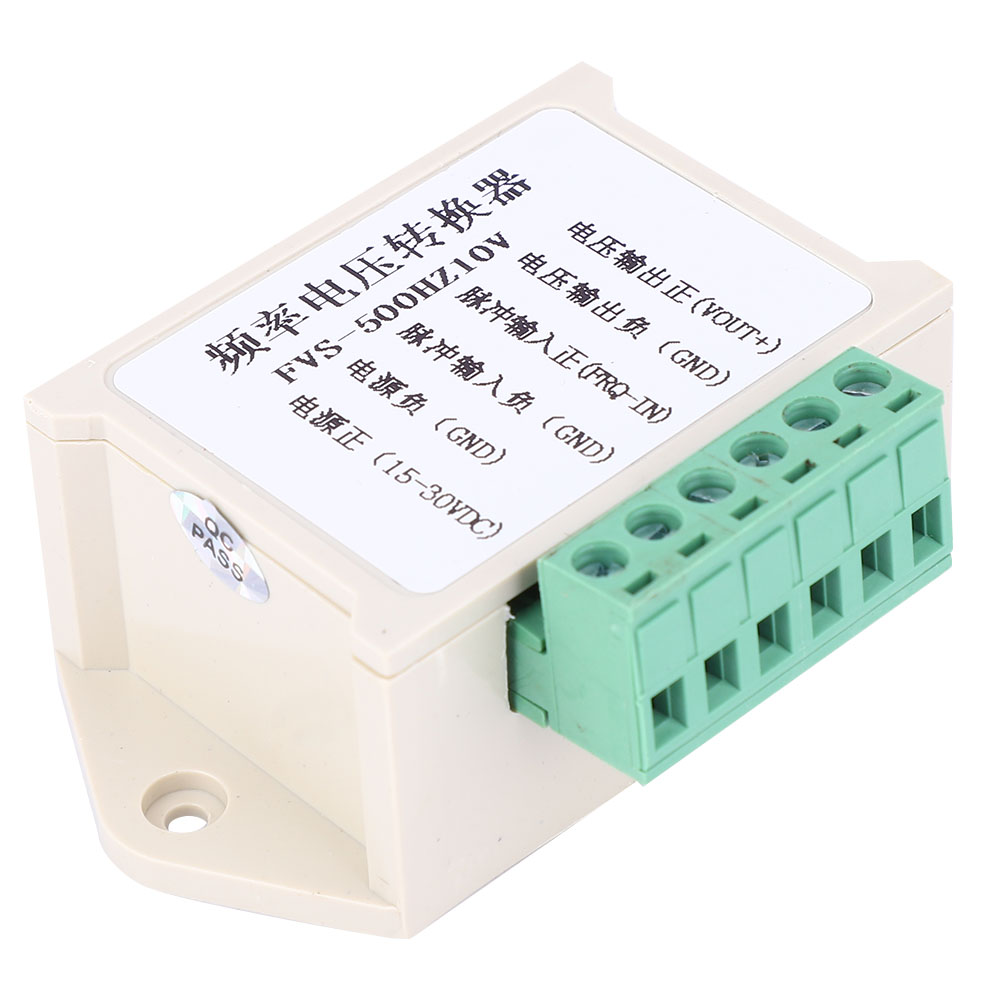

Fvs-500hz 10v Frequenz-spannungs-wandler, 0500hz Auf 010v Modul Mit Gehäuse

Willkommen in unserem Shop! Frequenz-Spannungs-Wandler, Modell FVS-500Hz10V. Dieses Modul wandelt ein Frequenzimpulssignal von 0 bis 500 Hz in ein analoges Spannungssignal von 0 bis 10 V um. Ideal für Schnittstellen zwischen einer speicherprogrammierbaren Steuerung (SPS) und einem Frequenzumrichter (FU) oder zur Anpassung von Schnittstellen mit Motion-Control-Boards und FUs. Hauptmerkmale: - Präzise Wandlung: 0–500 Hz auf 0–10 V, mit garantierter Linearität (50 Hz → 1 V, 250 Hz → 5 V, 500 Hz → 10 V). - Impulseingang kompatibel mit 5-V-, 12-V- oder 24-V-Pegeln, ohne dass ein Vorwiderstand erforderlich ist. Die Eingangssignalfrequenz muss für eine stabile Wandlung länger als 0,5 Sekunden aufrechterhalten werden. Analogausgang mit 5 mA Ausgangsstrom. Integriertes Mehrgangpotentiometer zur Kalibrierung der Frequenz-Spannungs-Kennlinie, ermöglicht Feinjustierung bei Abweichungen. Stromversorgung: 12–30 V DC Eingangsspannung. 15–24 V DC werden empfohlen. Bei einem 12-V-Signalpegel muss die Stromversorgung mindestens 15 V DC liefern (12 V DC nicht verwenden). Für einen 24-V-Pegel muss die Stromversorgung 24 V DC liefern. - Die Membranisolierung am Signaleingang gewährleistet eine hervorragende Beständigkeit gegen elektromagnetische Störungen. Technische Daten: - Typ: Frequenz-Spannungs-Wandlermodul - Modell: FVS-500Hz10V - Wandlung: 0–500 Hz auf 0–10 V - Ausgangsstrom: 5 mA - Abmessungen: 7,3 x 5 x 2,8 cm (2,87 x 1,97 x 1,1 Zoll) Lieferumfang: - 1 x Wandlermodul mit Gehäuse Wichtige Hinweise: - Bei Verwendung einer SPS stellen Sie sicher, dass diese NPN-Transistoren unterstützt und über eine Erdungsleitung verfügt. - Bei Verwendung eines Encoders muss dieser mit konstanter Geschwindigkeit rotieren. Für eine korrekte Umwandlung ist eine Geschwindigkeit von mehr als 0,5 Sekunden erforderlich. - Modulreaktionszeit: ca. 0,3 bis 0,5 Sekunden. - Bei Eingangssignalen von Turbinen-Durchflussmessern kann für den normalen Betrieb eine zusätzliche Anpassung (817 Membran und Widerstand) erforderlich sein. - Das blaue Potentiometer auf der Platine ist werkseitig für die Standardanpassung vorkalibriert. Es wird generell empfohlen, es nicht zu verändern, es sei denn, eine spezielle Anpassung ist erforderlich.
