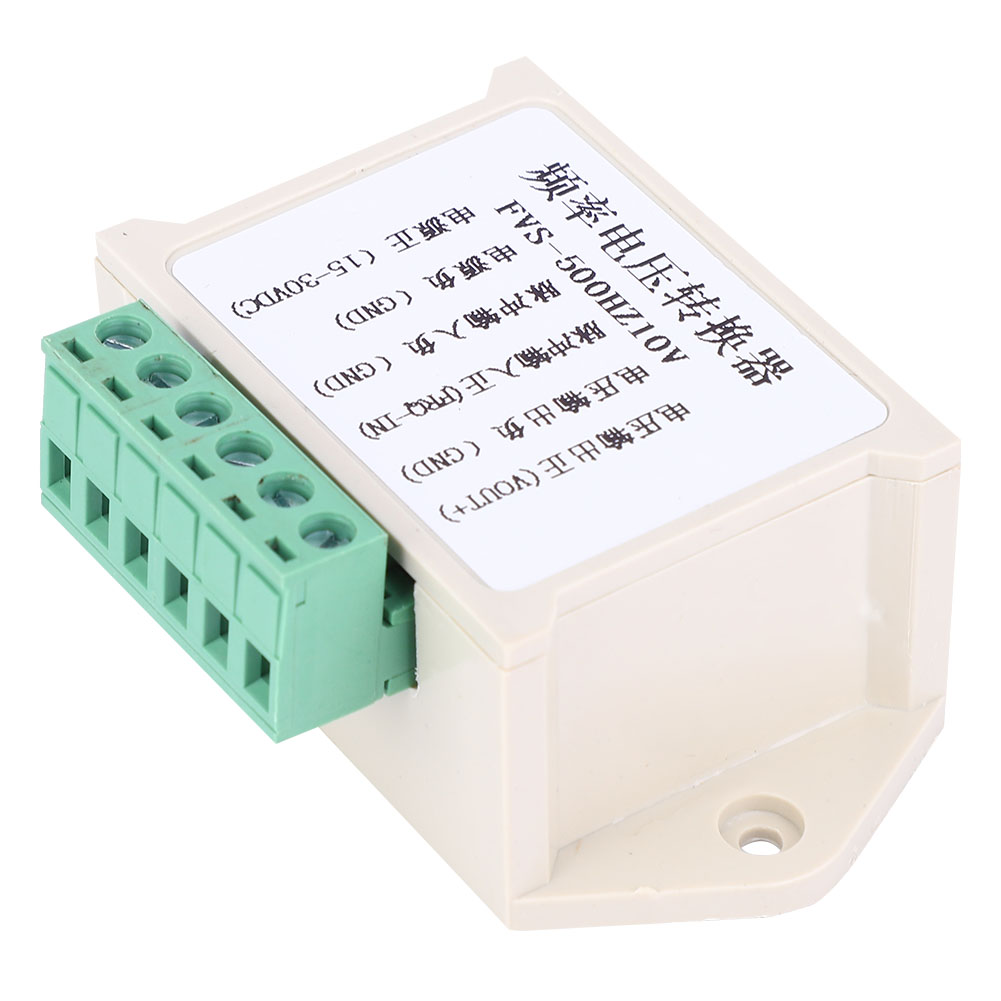

Fvs-500hz10v Frequenz-spannungs-wandlermodul 0500hz Auf 010v Mit Gehäuse

1. Das Impulssignal mit einer Frequenz von 0–500 Hz wird in ein analoges Spannungssignal von 0–10 V umgewandelt. Es kann zur Schnittstellenkonvertierung zwischen SPS und Frequenzumrichter verwendet werden. Alternativ kann es auch zwischen Bewegungssteuerungskarte, Frequenzumrichter und anderen Schnittstellen für die jeweilige Steuerungsanwendung eingesetzt werden. 2. Eingangsimpulse von 5 V, 12 V oder 24 V können direkt und ohne Vorwiderstand eingespeist werden. Die Eingangssignalfrequenz muss jedoch länger als 0,5 Sekunden anhalten. Der Ausgangsstrom beträgt 5 mA. 3. Das Mehrgangpotentiometer auf der Platine dient zur Kalibrierung des Frequenz-Spannungs-Verhältnisses. 4. Der Eingangsspannungsbereich liegt zwischen 12 und 30 V DC. Empfohlen wird eine Versorgungsspannung von 15–24 V DC. Bei Verwendung von 12 V DC darf die Stromversorgung nicht mit 12 V DC erfolgen, sondern muss mindestens 15 V DC liefern. Bei Verwendung von 24 V DC ist eine entsprechende Spannung erforderlich. 5. Der Signaleingang ist durch eine Membran isoliert. Garantierte Störfestigkeit. Eigenschaften: Wandelt Impulssignale mit einer Frequenz von 0–500 Hz in analoge Spannungssignale von 0–10 V um. Kann zur Schnittstellenkonvertierung zwischen SPS und Wechselrichter verwendet werden. Alternativ können Bewegungssteuerungskarten, Wechselrichter und andere Schnittstellen für die jeweilige Steuerungsanwendung genutzt werden. Eingangsimpulse von 5 V, 12 V oder 24 V können direkt und ohne Vorwiderstand eingespeist werden. Die Eingangssignalfrequenz muss jedoch mindestens 0,5 Sekunden lang aufrechterhalten werden. Der Ausgangsstrom beträgt 5 mA. Das Mehrgangpotentiometer auf der Platine dient zur Kalibrierung des Frequenz-Spannungs-Verhältnisses. Der Eingangsspannungsbereich liegt zwischen 12 und 30 V DC. Empfohlen wird eine Versorgungsspannung von 15–24 V DC. Bei Verwendung von 12 V darf die Stromversorgung nicht mit 12 V DC erfolgen, sondern muss mindestens 15 V DC liefern. Bei Verwendung von 24 V ist eine 24-V-Stromversorgung erforderlich. Der Signaleingang ist durch eine Membran isoliert. Garantierte Störfestigkeit. Spezifikation: Artikeltyp: Frequenz-Spannungs-Wandlermodul Modell: FVS-500Hz10V Wandlung: 0~500Hz auf 0~10V Ausgangsstrom: 5mA Größe: 7,3 x 5 x 2,8 cm / 2,87 x 1,97 x 1,1 Zoll Entsprechungsverhältnis (Linearität): 50Hz auf 1V, 250Hz auf 5V, 500Hz auf 10V Lieferumfang: 1 x Wandlermodul mit Gehäuse Hinweis: Bei Verwendung einer SPS ist ein NPN-Transistor erforderlich. Eine Erdung ist zwingend notwendig. Bei Verwendung mit einem Encoder muss dieser mindestens 0,5 Sekunden lang mit konstanter Drehzahl laufen. Die Ansprechzeit des Frequenz-Spannungs-Wandlermoduls beträgt ca. 0,3–0,5 Sekunden. Bei Eingangssignalen wie Turbinendurchfluss müssen aufgrund der Signalanpassung eine 817-Membran und ein Widerstand hinzugefügt werden, um den Durchflussmesser korrekt zu betreiben. Bei Abweichungen kann das blaue Potentiometer auf der Platine zur Kalibrierung justiert werden. Das F/v-Potentiometer ist bereits voreingestellt. Eine manuelle Justierung wird generell nicht empfohlen.
