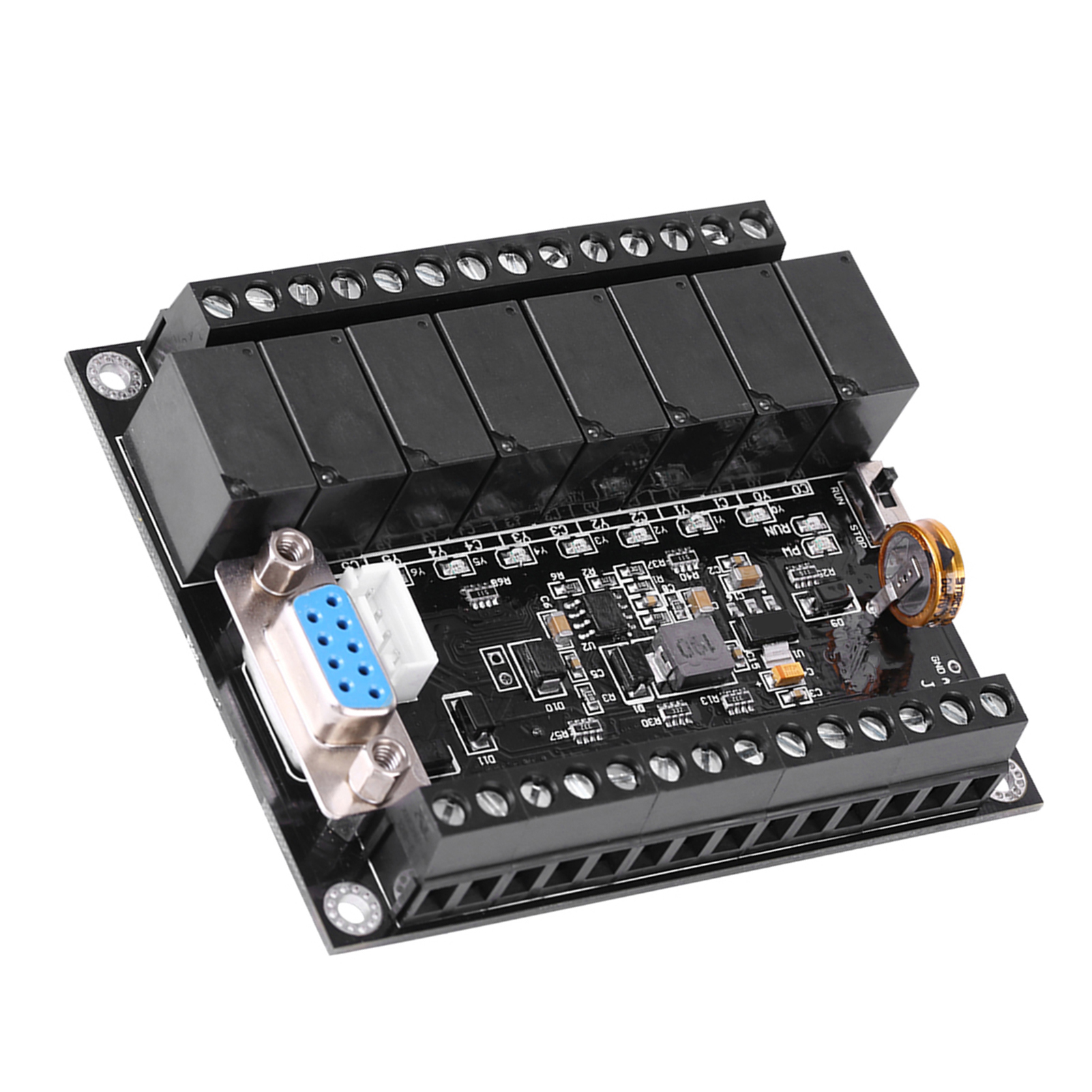

Fx1n-20mr Sps 24v Dc-regler Industriesteuerplatine Programmierbare Logiksteuerung

Willkommen in unserem Shop! Diese speicherprogrammierbare Steuerung (SPS) verwendet einen industrietauglichen 32-Bit-Mikrocontroller und bietet hohe Störfestigkeit sowie erhöhte Verarbeitungsgeschwindigkeit. Der hochwertige Chip gewährleistet stabilen Betrieb, Online-Download, Echtzeitüberwachung und automatische Datensicherung bei Stromausfall. Das Programm ist in Kontaktplansprache geschrieben und kompatibel mit den Softwareprogrammen GX-Developer und GX-Work2. Der Programmieranschluss dient zum Herunterladen, Testen und Überwachen des Programms mit einer Übertragungsrate von 9600 Baud. Technische Daten: - Modell: FX1N-20mr - Betriebsspannung: 24 V DC - Erweiterter Versorgungsspannungsbereich: 10–28 V DC - Baudrate: 9600 - Programmiersoftware: Kompatibel mit GX-Developer und GX-Work2 - Abmessungen: ca. 86 x 73 x 20 mm (3,4 x 2,9 x 0,7 Zoll) - Gewicht: 120 g Lieferumfang: - 1 SPS-Platine Download-Adresse für die Programmiersoftware (Chinesisch): Pan.baidu.com/s/1nty5XXn SPS-Daten-Downloadadresse: Pan.baidu.com/s/1eRNhn3O Modulfunktionen: Dieses Modul ist eine programmierbare Steuerung (SPS), die Tausende von Funktionen mit stabiler und zuverlässiger Leistung ausführen kann. Es verfügt über eine Watchdog-Schaltung, um einen Langzeitbetrieb zu gewährleisten. Hier einige Beispiele für gängige Funktionen: - Beim Einschalten schließt Relais 1 für N Sekunden, trennt dann und Relais 2 schließt für N Sekunden. - Beim Einschalten trennt Relais 1 nach N Sekunden, dann schließt Relais 2 für N Sekunden, bevor es ebenfalls trennt. - Beim Einschalten sind die Relais 1 und 2 nicht aktiviert. Wenn ein Signal oder ein Triggerknopf betätigt wird, schließt Relais 1 für N Sekunden, dann schließt Relais 2 für N Sekunden, und der Zyklus wiederholt sich bis zum nächsten Trigger. Dank der Programmierung der Signale 1 und 2 ist eine beliebige Ansteuerung der Relais 1 und 2 möglich. Wenn Signal 1 aktiv ist, schließt Relais 1 und Relais 2 öffnet; wenn Signal 2 aktiv ist, öffnet Relais 1 und Relais 2 schließt. Es können NPN-Sensoren angeschlossen werden, deren Signale für eine beliebige Ansteuerung der Relais programmiert werden können. Wenn Signal 1 ausgelöst wird, wird Relais 1 angesteuert; wenn Signal 2 ausgelöst wird, wird Relais 2 angesteuert. Nach dem Einschalten läuft der Motor N Sekunden lang und kehrt dann für N Sekunden die Drehrichtung um – ein kontinuierlicher Zyklus. Wenn Signal 1 aktiv ist, wird der Motor angesteuert; wenn Signal 2 aktiv ist, wird die Drehrichtung umgekehrt. Diese Beispiele stellen nur einen Teil der Funktionen des Moduls dar, das viele weitere Funktionen ausführen kann. Hochgeschwindigkeits-Impulseingänge C235, C251, kompatibel mit FX1N. 1A Relaisausgang, 5A Nennstrom, geeignet zum direkten Ansteuern von DC/AC-Magnetventilen, AC-Schützen, AC-Motoren usw. Betriebshinweise: - Die SPS verfügt über zwei Programmieranschlüsse. Die 232-Schnittstelle ermöglicht die direkte Verbindung mit einem Computer über ein USB-232-Kabel zum Herunterladen des Programms. Die TTL-Schnittstelle ist ebenfalls verfügbar. - Integrierter Analogeingang (AD), entsprechend dem internen Datenregister D5030 (nicht D8030). - Integrierter Analogausgang (DA), entsprechend dem internen Datenregister D5101. - Zum Anschluss der SPS an einen Touchscreen oder ein Textdisplay verwenden Sie den Programmieranschluss 232. Tabelle der internen Register: - Hilfsrelais (Normalbetrieb): M0-M383 - Hilfsrelais (Halten nach Fehler): M384-M1535 - Hilfsrelais (Sonderbetrieb): M8000-M8255 - Zustände (Halten): S0-S999 - 100-ms-Timer: T0-T199 - 10-ms-Timer ms: T200-T245 - 1-ms-Timer: T246-T249 - 100-ms-Akkumulationstimer: T250-T255 - 16-Bit-Zähler: C0-C15 (0-32767) - 16-Bit-Zähler (halten nach Stromausfall): C16-C199 - Hochgeschwindigkeitszähler (halten nach Stromausfall): C200-C255 - 16-Bit-Datenregister: D0-D127 - 16-Bit-Datenregister (halten nach Stromausfall): D128-D5029 - 16-Bit-Datenregister (AD-Sonderverwendung): D5030 (Ausgang) Spannung: 0–10 V) - 16-Bit-Datenregister (DA-Sonderverwendung): D5101 (Ausgangsspannung: 0–3,3 V)
