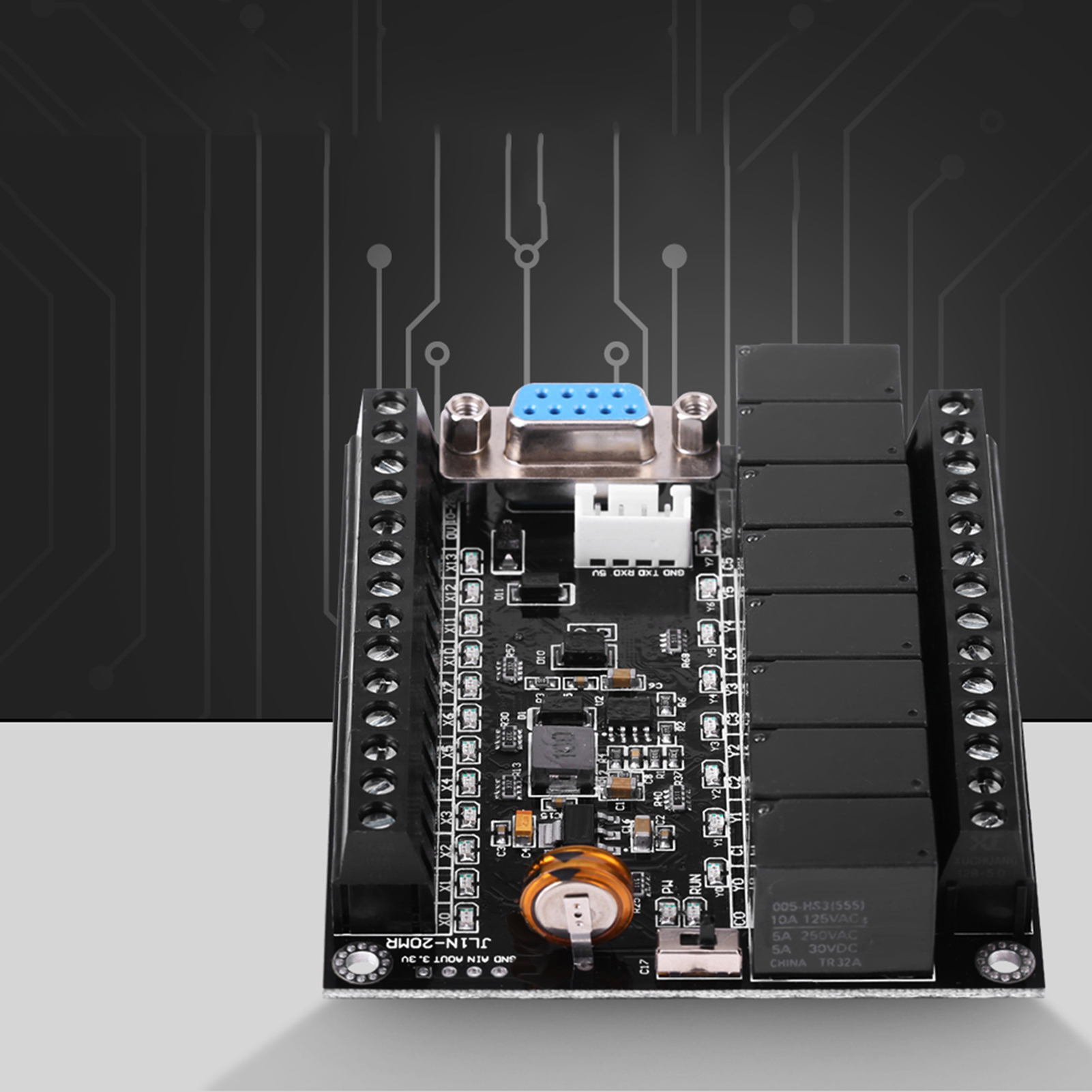

Fx1n-20mr Sps-industriesteuerplatine: Online-download Der Programmierbaren Steuerung.

Willkommen in unserem Shop! Diese speicherprogrammierbare Steuerung (SPS) verwendet einen industrietauglichen 32-Bit-Mikrocontroller und bietet dadurch hohe Störfestigkeit und gesteigerte Verarbeitungsgeschwindigkeit. Dank des hochwertigen Chips gewährleistet sie einen stabilen Betrieb mit Online-Download und -Überwachung sowie automatischer Datensicherung bei Stromausfall. Die Programmierung erfolgt über Kontaktplanlogik (Schritt-für-Schritt-Diagramm) und ist mit den Softwareprogrammen GX-Developer und GX-Work2 kompatibel. Der Programmieranschluss dient zum Herunterladen, Testen und Überwachen von Programmen. Diese SPS ist wiederverwendbar, stabil und einfach zu bedienen. Die Übertragungsbaudrate beträgt 9600. Technische Daten: - Modell: FX1N-20mr - Betriebsspannung: DC 24 V - Erweiterter Versorgungsspannungsbereich: 10–28 V DC - Baudrate: 9600 - Programmiersoftware: GX-Developer, GX-work2 - Abmessungen: ca. 86 x 73 x 20 mm (3,4 x 2,9 x 0,7 Zoll) - Gewicht: 120 g Lieferumfang: - 1 x SPS-Platine Downloadadresse für die Programmiersoftware (in Chinesisch): Pan.baidu.com/s/1nty5XXn Downloadadresse für die SPS-Daten: Pan.baidu.com/s/1eRNhn3O Modulfunktionen: Dieses Modul ist eine programmierbare Steuerung (SPS), die Tausende von Funktionen mit stabiler und zuverlässiger Leistung ausführen kann. Es integriert eine Watchdog-Timer-Schaltung, um einen Langzeitbetrieb zu gewährleisten. Hier sind einige Beispiele für gängige Funktionen: - Beim Einschalten schließt Relais 1 für N Sekunden und trennt dann, während Relais 2 für N Sekunden schließt, bevor es trennt. - Beim Einschalten trennt Relais 1 nach N Sekunden, dann schließt Relais 2 für N Sekunden, bevor es trennt. - Beim Einschalten bleiben die Relais 1 und 2 inaktiv. Wenn ein Signal oder ein Triggerknopf aktiviert wird, schließt Relais 1 und trennt dann nach N Sekunden; Dann schließt Relais 2 und trennt nach N Sekunden wieder, bis das nächste Signal eintrifft. Diese Sequenz wiederholt sich. - Dank der Programmierung der Signale 1 und 2 ist eine beliebige Ansteuerung der Relais 1 und 2 möglich. - Wenn Signal 1 aktiv ist, schließt Relais 1 und Relais 2 trennt; wenn Signal 2 aktiv ist, trennt Relais 1 und Relais 2 schließt. - Es können NPN-Sensoren angeschlossen werden; die Programmierung des Sensorsignals ermöglicht eine beliebige Ansteuerung der Relais. - Wenn Signal 1 ausgelöst wird, wird Relais 1 gesteuert; wenn Signal 2 ausgelöst wird, wird Relais 2 gesteuert. - Nach dem Einschalten dreht sich der Motor N Sekunden lang, dann kehrt er für N Sekunden die Drehrichtung um, in einem kontinuierlichen Zyklus. - Wenn Signal 1 aktiv ist, wird der Motor zur Drehung angesteuert; Wenn Signal 2 aktiv ist, ändert der Motor seine Drehrichtung. Diese Beispiele stellen nur einen Teil der möglichen Funktionen dar; das Modul kann viele weitere Operationen ausführen. Hochgeschwindigkeits-Impulseingänge C235, C251, kompatibel mit FX1N. 1-A-Relaisausgang, 5-A-Nennstrom, geeignet zum direkten Ansteuern von DC/AC-Magnetventilen, AC-Schützen, AC-Motoren usw. Betriebshinweise: - Die SPS verfügt über zwei Programmieranschlüsse. Die 232-Schnittstelle kann über ein USB-232-Kabel direkt mit einem Computer verbunden werden, um das Programm herunterzuladen. Die andere Schnittstelle ist TTL. - Integrierter Analogeingang (AD), entsprechend dem internen Datenregister D5030 (nicht D8030). - Integrierter Analogausgang (DA), entsprechend dem internen Datenregister D5101. - Zum Anschluss der SPS an einen Touchscreen oder ein Textdisplay verwenden Sie den Programmieranschluss 232. Tabelle der internen Register: - Hilfsrelais (Normalbetrieb): M0 - M383 - Hilfsrelais (Halten nach Fehler): M384-M1535 - Hilfsrelais (Sonderbetrieb): M8000-M8255 - Zustände (Halten): S0-S999 - 100-ms-Timer: T0-T199 - 10 ms Timer: T200-T245 - 1 ms Timer: T246-T249 - 100 ms Akkumulationstimer: T250-T255 - 16-Bit-Zähler: C0-C15 (0-32767) - 16-Bit-Zähler (Hold nach Stromausfall): C16-C199 - Hochgeschwindigkeitszähler (Hold nach Stromausfall): C200-C255 - 16-Bit-Datenregister: D0-D127 - 16-Bit-Datenregister (Hold nach Stromausfall): D128-D5029 - 16-Bit-Spezialdatenregister (AD): D5030 (Ausgangsspannung: 0-10V) - Datenregister 16-Bit Spezialzweck (DA): D5101 (Ausgangsspannung: 0-3,3V)
