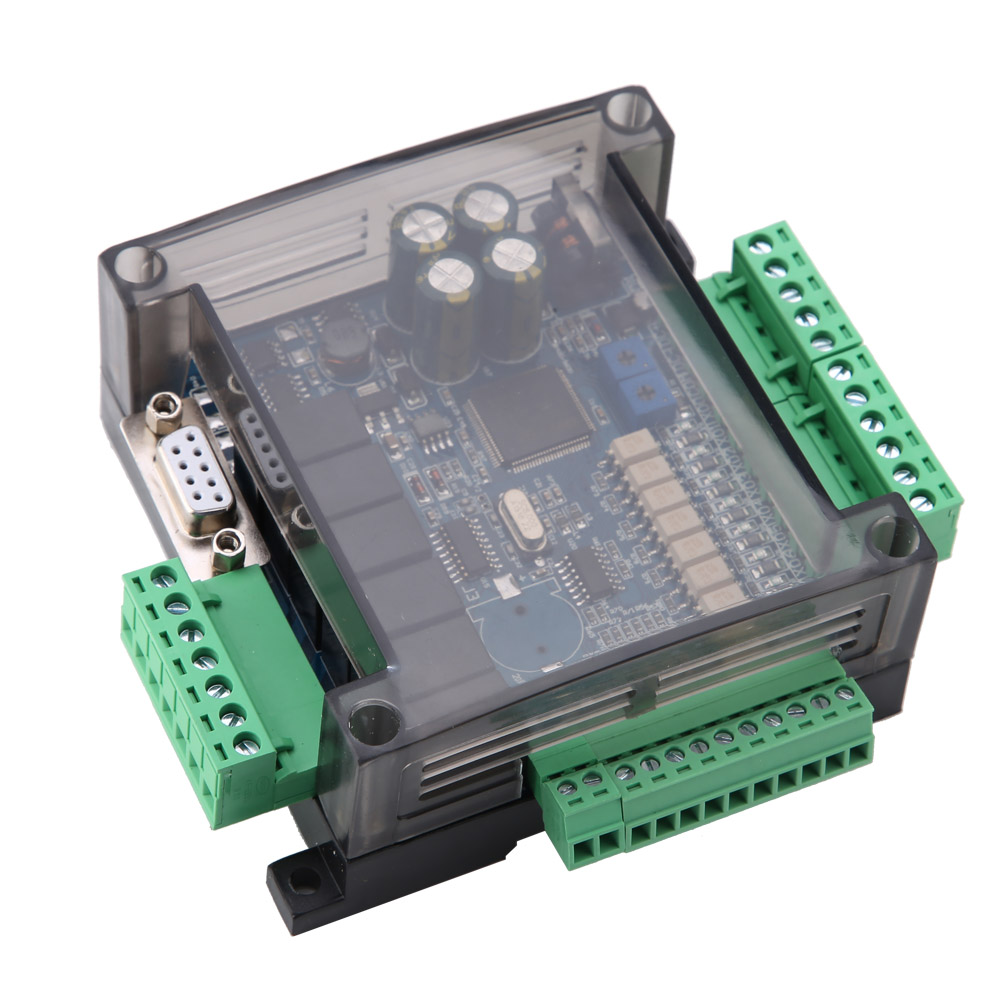

Fx3u-14mr Sps-industriesteuerplatine, 8 Eingänge, 6 Ausgänge, Modulare, Einfache Sps

Willkommen in unserem Shop! Diese SPS-Steuereinheit ist ein vielseitiges Programmiermodul, das für zuverlässige Leistung in Ihren Automatisierungsprojekten entwickelt wurde. Hier finden Sie die detaillierten technischen Spezifikationen und den Lieferumfang. **Technische Spezifikationen:** 1. **X-Eingänge:** 8 Punkte (X0-X7), DC 24 V Eingang, aktiv niedrig. Die Eingänge X0-X5 sind Hochgeschwindigkeits-Zählanschlüsse (Standard: 12 kHz, optional 100 kHz). 2. **Analogausgang:** Angesteuert über den Befehl WR3A, mit einem entsprechenden Wert von 0 bis 4095. 3. **Ausgangsstrom:** Maximaler Strom für schnelle Ausgänge: 1 A. Für externe Lasten verbinden Sie den gemeinsamen Anschluss mit +24 V und das andere Ende mit dem Y-Ausgang der SPS. 4. **Ausgänge Y0-Y5:** Wählbarer Relais- oder Transistorausgang. Der Relaisausgang unterstützt einen Strom von 5 A. Der Transistorausgang liefert 24 V Gleichstrom mit einem maximalen Strom von 1 A. 5. **M Zwischenrelais:** M0-M3071, mit konfigurierbarem Notstromversorgungsbereich. **Detaillierte Spezifikationen:** - **Gewicht:** 239 g / 8,4 oz - **Eingänge:** 8 - **Ausgänge:** 6 - **Versorgungsspannung:** DC 24 V - **Ausgangsstrom:** 5 A - **Analoge Eingänge:** 6 Kanäle (6AD) - **Analoge Ausgänge:** 2 Kanäle (2DA) - **Hochgeschwindigkeitszählung:** 6 Kanäle, 12K Standard, 100K optional - **Impulsausgang:** Nein - **Gleitkomma-Dezimalzählung:** Unterstützt - **Schrittmotor:** Nicht unterstützt - **Speicherkapazität:** 8000 Schritte - **Programmiersoftware:** GX Developer oder GX Works - **Kommunikationsschnittstellen:** - 1 RS232-Schnittstelle (DB9) mit FX3u-Protokoll (38400, 7, E, 1) - 1 RS485-Schnittstelle (optionale Konfiguration, Protokoll über D8120 konfigurierbar) **Details zu den internen Komponenten:** - **Analoge Eingänge:** 6 Eingänge mit 12-Bit-Präzision, Eingangsspannung: 0–10 V, Eingangsstrom: 0–20 mA. Ausgelesen über RD3A-Befehl, entsprechende Werte 0–4095. Enthält außerdem 2 analoge Potentiometereingänge (D8030, D8031). - **Analoge Ausgänge:** 2 Ausgänge mit 12-Bit-Präzision, Ausgangsspannung: 0-10V. Steuerung über WR3A-Befehl, Werte 0-4095. - **S-Schrittpunkte:** S0-S1023, konfigurierbarer Failover-Bereich (S0-S1023). - **Timer:** - 100 ms: T0-T199 (kumulativ gespeichert T184-T199) - 10 ms: T200-T249 (kumulativ gespeichert T246-T249) - 1 ms: T250-T383 (kumulativ T250-T255) - **16-Bit-Zähler:** C0-C199 (gespeichert C100-C199) - **32-Bit-Zähler:** C200-C219 (C220-C234) Backup) - **Hochgeschwindigkeits-32-Bit-Zähler:** C235-255. C235-240 (einphasig, keine Frequenzverdopplung), C241-246 (einphasig, mit Frequenzverdopplung), C247-249 (zweiphasig, keine Verdopplung), C250-252 (zweiphasig, mit Verdopplung), C253-255 (zweiphasig, Vierfachfrequenz). - **D-Register:** D0-D7999, konfigurierbarer Speicherbereich D0-7999. - **Indirekte Zeiger V, Z:** V0-7, Z0-7. - **P-Unterprogrammnummern:** P0-63. - **I-Interrupts:** X0-5 für externe Interrupts, Timer-Interrupts (1 ms) und Zähler-Interrupts. - **Spezielle Komponenten M:** M8000 (normalerweise geschlossen) (während des Betriebs), M8002 (Einschaltimpuls), M8011 (10-ms-Impuls), M8012 (100-ms-Impuls), M8013 (1-s-Impuls), M8014 (Minutenimpuls). **Lieferumfang:** - 1x SPS-Steuerplatine Dieses Modul ist bereit zur Integration in Ihr System für eine präzise und effiziente Steuerung.
