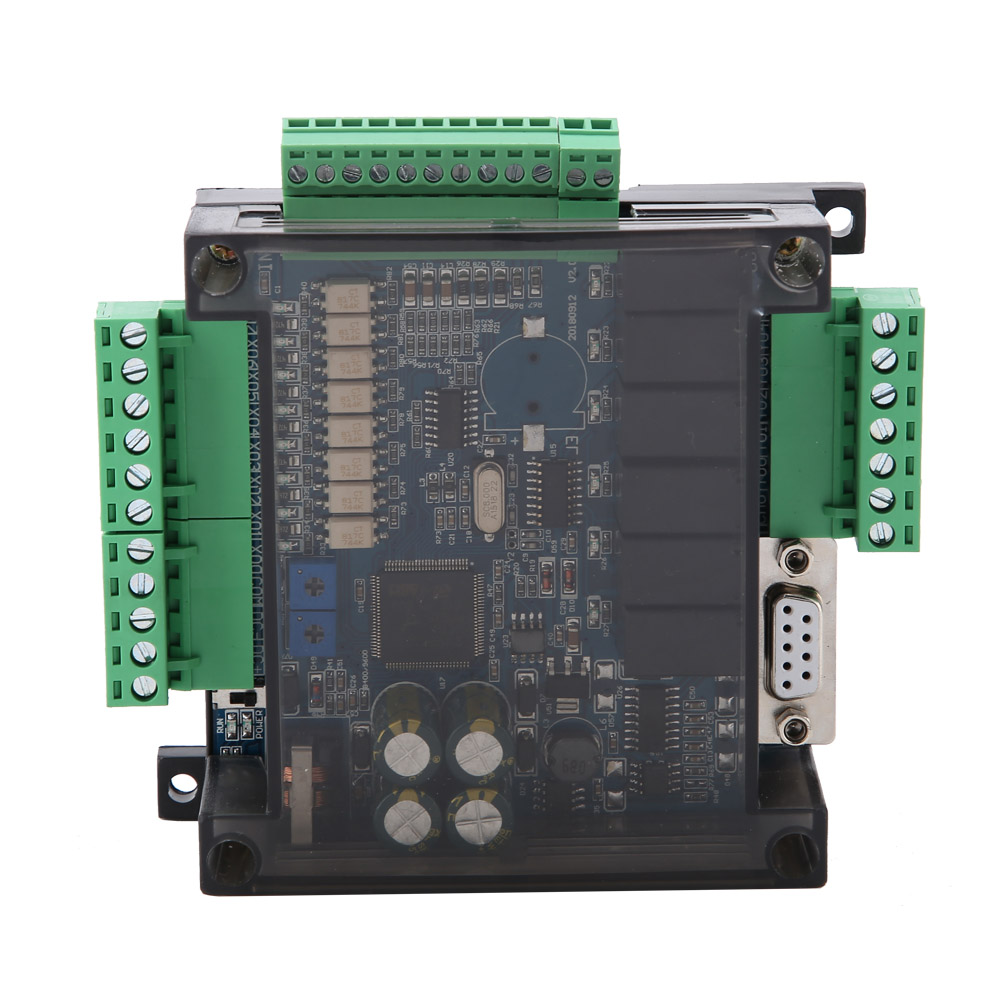

Fx3u-14mr Sps-industriesteuerplatine, Einfacher Controller Mit Hochgeschwindigkeits-analog-ein-/ausgängen

Willkommen in unserem Shop! Diese leistungsstarke SPS-Steuerung bietet maximale Flexibilität und Präzision für Ihre Automatisierungsprojekte. Nachfolgend finden Sie die detaillierten technischen Daten und vollständigen Spezifikationen des Produkts. **Eingänge (X):** - 8 Eingänge (X0 bis X7), 24 V DC-Stromversorgung, aktiver Low-Pegel. - Die Eingänge X0 bis X5 sind Hochgeschwindigkeits-Zählanschlüsse (Standard: 12 kHz, optional 100 kHz). **Ausgänge (Y):** - 6 Ausgänge (Y0 bis Y5), konfigurierbar als Relais oder Transistor. - Relaisausgang: maximal 5 A Strom. - Transistorausgang: 24 V DC, maximal 1 A Strom. - Die Ausgänge Y0 und Y1 sind Hochgeschwindigkeitsausgänge (maximal 100 kHz). Die PWM-Periode ist 0 bis 32767 µs. - Externe Last: Gemeinsamer Anschluss an +24 V, das andere Ende an den Y-Ausgang der SPS angeschlossen. **Analogeingänge:** - 6 Analogeingänge, 12-Bit-Präzision, Eingangsspannung: 0–10 V, Eingangsstrom: 0–20 mA. - Analogwerte über die RD3A-Direktive einlesen, entsprechend einem Bereich von 0 bis 4095. - 2 zusätzliche potentiometrische Analogeingänge (D8030, D8031). **Analogausgänge:** - 2 Analogausgänge, 12-Bit-Präzision, Ausgangsspannung: 0–10 V. - Analogspannungssteuerung über die WR3A-Direktive, entsprechend einem Bereich von 0 bis 4095. **Interne Relais und Programmierelemente:** - Zwischenrelais M: M0 bis M3071, mit konfigurierbarem Backup-Bereich bei Stromausfall. - Schrittpunkte S: S0 bis S1023, mit konfigurierbarem Backup bei Stromausfall (S0-S1023). - Timer: 100 ms (T0-T199, mit Backup T184-T199), 10 ms (T200-T249, mit Backup T246-T249), 1 ms (T250-T383, mit kumulativem Backup T250-T255). - 16-Bit-Zähler: C0-C199, mit Backup C100-C199. - 32-Bit-Zähler: C200-C219, mit Backup-Register C220-C234. - 32-Bit-Hochgeschwindigkeitszähler: C235-255, mit verschiedenen Konfigurationen (einphasig, zweiphasig, mit oder ohne Frequenzverdopplung). - D-Register: D0-D7999, mit konfigurierbarem Backup-Bereich. - Indirekte Zeiger V, Z: V0-7, Z0-7. - P-Subroutinennummern: P0-63. - I-Interrupts: extern an X0-5, Timer (1 ms), Zähler. **Allgemeine Spezifikationen:** - Versorgungsspannung: 24 V DC. - Gewicht: 239 g / 8,4 oz. - Speicherkapazität: 8000 Programmschritte. - Programmiersoftware: GX Developer oder GX Works. - Zwei Kommunikationsschnittstellen: eine serielle RS232-Schnittstelle (DB9) mit FX3u-Protokoll (38400, 7, E, 1) und eine RS485-Schnittstelle (optionale Konfiguration, Protokoll über D8120 konfigurierbar). **Lieferumfang:** - 1x SPS-Steuerplatine Dieses Produkt wird mit dem für die sofortige Installation erforderlichen Zubehör und den Komponenten geliefert. Bei weiteren Fragen steht Ihnen unser Team gerne zur Verfügung.
