Fxin-30mr Zeitmodul Mit Analogem Signal, Industrielle Sps-haussteuerungsplatine, Dc10-28 Relais

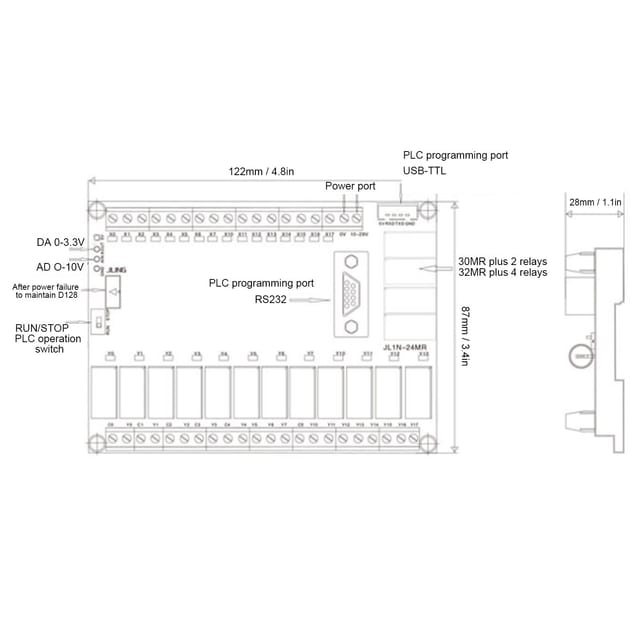

Willkommen in unserem Shop! SPS-Steuerplatine Modell FX1N-30MR, kompatibel mit der FX1N-Serie. Sie kann 10.000 Impulse ausgeben und unterstützt die Hochgeschwindigkeitsimpulseingänge C235 und C251. Dank mehrfacher Schutzmechanismen gegen Störungen arbeitet sie auch in Umgebungen mit starken elektromagnetischen Interferenzen zuverlässig. Diese Platine eignet sich für den flexiblen Einsatz in verschiedenen industriellen Automatisierungsanwendungen: Metallurgie, Chemie, Kunststoffverarbeitung, Textilindustrie, Lebensmittelindustrie, Verpackungsindustrie, Druckindustrie, Baustoffindustrie, Holzverarbeitung, Klimaanlagen, Umweltschutztechnik, Produktionsmaschinen, industrielle Montagelinien, Werkzeugmaschinen und Einzelprozesssteuerungen. Das Relaisausgangsmodul ist kompakt, robust und bietet hervorragende Leistung. Spezifikationen: Artikeltyp: SPS-Steuerplatine; Material: Kunststoff; Modell: FX1N-30MR; Betriebsspannung: DC 10–28 V; Ausgangsfrequenz: 10 kHz; Stromversorgung: 10–28 V; Maximale Speicherkapazität: 8000 Schritte; Lebensdauer der Relais: 100.000 Schaltzyklen; Programmiermodus: Programmiersoftware für GX Developer / GX Work2 (Kontaktplan). Kompatibel mit Mitsubishi GX-Developer 8.52.; Hinweise zur Bedienung: 1. Bei Verwendung der Programmiersoftware Mitsubishi GX Developer ist ein USB-TTL-Pegelwandler erforderlich, der an den Programmieranschluss angeschlossen wird. 2. Die Platine verfügt über einen integrierten AD-Wandler (entsprechend dem internen Datenregister D5030) und einen DA-Wandler (entsprechend dem internen Datenregister D5101). Bei Bedarf kann der DA-Wandler in einen AD-Wandler umgewandelt werden. Wenn D5080 auf HIGH (1) gesetzt ist, wird der DA-Eingang zum AD-Eingang. Das AD-Signal kommt vom DOU-T-Pin und hat einen Eingangsspannungsbereich von 0–3,3 V. Um auf 0–10 V umzuschalten, fügen Sie zwei Widerstände (10 kΩ und 5,1 kΩ) zur Spannungsteilung hinzu. Fügen Sie dem Programm den Befehl MOV K1 D5080 hinzu, um den DA-Eingang in einen AD-Eingang umzuwandeln; das AD-Datenregister ist dann D5032. 3. Wenn diese SPS an einen Touchscreen oder ein Textterminal angeschlossen ist, kann ein externes 232-TTL-Modul verwendet werden. Tipp: Einige Kunden berichten von langsamen Programm-Downloadgeschwindigkeiten. Die Standard-Downloadlänge beträgt 8000 Schritte. In der Praxis überschreiten die meisten Kundenprogramme nicht 2000 Schritte. Daher können Sie die Downloadgeschwindigkeit in der GX- oder WORKS-Software erhöhen. Vorgehensweise: Nach dem Klicken auf das Pluszeichen (+) vor dem Parameter in der Programmdatenliste wird der SPS-Parameter angezeigt. Doppelklicken Sie auf den SPS-Parameter, um die Einstellungsoberfläche zu öffnen. In dieser Schnittstelle kann die Speicherkapazität von 8000 auf 2000 eingestellt werden. Abmessungen: ca. 122 mm x 87 mm x 28 mm. Lieferumfang: 1 x SPS-Steuerplatine
