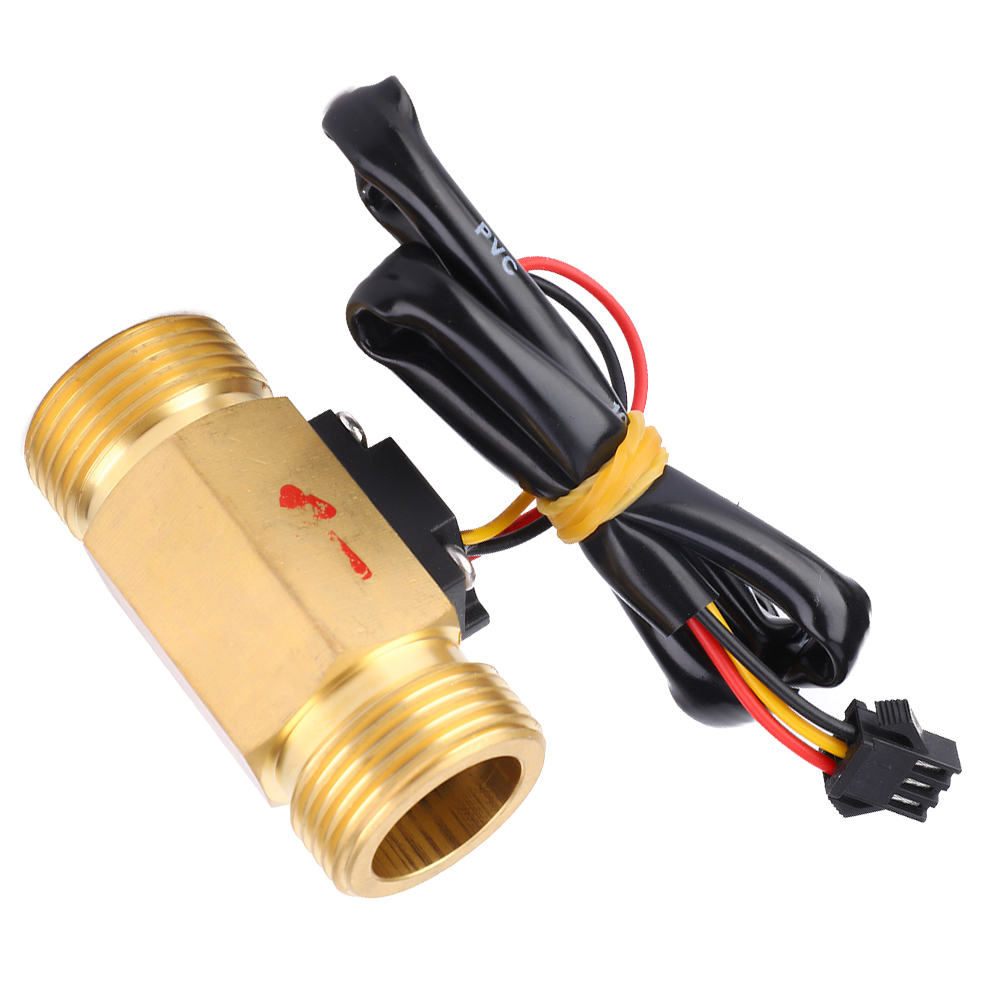

G3/4-zoll-hall-durchflussmesser, Außengewinde, 1–30 L/min, Durchflusssensor

1. Isolationsfestigkeit: Die Zuleitung des Hall-Sensors und das Ventilgehäuse wurden 1 Sekunde lang mit 600 V Wechselspannung (50/60 Hz) beaufschlagt, ohne dass Isolationsfehler auftraten. 2. Kältebeständigkeit: Nach 72 Stunden Lagerung bei -20 ± 3 °C und anschließender Erwärmung auf Normaltemperatur innerhalb von 1–2 Stunden traten keine Probleme auf. Die Teile zeigten keine Risse, Spiel, Ausdehnung oder Verformung. 3. Feuchtigkeitsbeständigkeit: Nach 72 Stunden Lagerung bei 60 ± 3 °C und einer relativen Luftfeuchtigkeit von 90–95 % beträgt der Isolationswiderstand über 1 MΩ. 4. Zugfestigkeit: Die Zuleitung wurde 1 Minute lang mit einer Zugkraft von 10 N geprüft, ohne dass sie sich löste oder brach. 5. Temperaturwechselbeständigkeit: Nach einstündiger Lagerung bei 80 ± 3 °C und anschließender einstündiger Abkühlung bei -20 ± 3 °C (insgesamt 10 Zyklen) traten keine Risse, Spielräume, Ausdehnungen, Verformungen usw. auf. Eigenschaften: Stoßfestigkeit: Das Produkt ist gut verpackt und überstand einen freien Fall aus 50 cm Höhe in X-, Y- und Z-Richtung auf eine Betonoberfläche ohne Beschädigungen (Abweichung innerhalb von 10 %). Isolationswiderstand: Der Isolationswiderstand zwischen der Zuleitung des Hall-Sensors und dem Ventilkörper beträgt mindestens 100 MΩ (500 V DC). Hitzebeständigkeit: Nach 72-stündiger Lagerung bei 80 ± 3 °C und anschließender Abkühlung auf Normaltemperatur innerhalb von 1–2 Stunden traten keine Beschädigungen auf; es zeigten sich keine Risse, Spielräume, Ausdehnungen, Verformungen oder ähnliche Phänomene. Kältebeständigkeit: Das Bauteil wurde 72 Stunden lang einer Umgebungstemperatur von -20 ± 3 °C ausgesetzt und anschließend innerhalb von 1–2 Stunden wieder auf Normaltemperatur gebracht. Dabei traten keine Auffälligkeiten auf, und die Bauteile zeigten keine Risse, Spiel, Ausdehnung oder Verformung. Isolationsfestigkeit: Die Zuleitung des Hall-Sensors und das Ventilgehäuse wurden 1 Sekunde lang mit 600 V Wechselspannung (50/60 Hz) beaufschlagt, ohne dass Isolationsbeeinträchtigungen auftraten. Feuchtigkeitsbeständigkeit: Nach 72 Stunden Lagerung bei 60 ± 3 °C und einer relativen Luftfeuchtigkeit von 90–95 % betrug der Isolationswiderstand über 1 MΩ. Zugfestigkeit: Die Zuleitung wurde 1 Minute lang mit einer Zugkraft von 10 N geprüft, ohne dass sie sich löste oder brach. Temperaturwechselbeständigkeit: Das Bauteil wurde 1 Stunde lang einer Temperatur von 80 ± 3 °C ausgesetzt und anschließend 1 Stunde lang direkt wieder in eine Umgebungstemperatur von -20 ± 3 °C gebracht. Dabei traten keine Risse, Spiel, Ausdehnung oder Verformung auf. Spezifikation: Gewinde: G3/4 Außengewinde-Außengewinde Durchflussbereich: 1–30 l/min Spannung: DC 5 V Durchflussrate: 1–30 l/min Genauigkeit: 5 % Maximaler Betriebsstrom: 15 mA (DC 5 V) Betriebsspannungsbereich: 5–18 V Betriebstemperaturbereich: 0–120 °C (ohne Eisbildung) Betriebsfeuchtigkeitsbereich: 35–90 % rF (ohne Vereisung) Zulässiger Druck: 4,3 V DC (Eingang DC 5 V) Ausgangsimpuls Low-Pegel: < 0,5 V DC (Eingang DC 5 V) Durchflussimpulscharakteristik: F = 8,1 * Q Durchfluss pro Minute - 3 Ausgangsimpuls-Tastverhältnis: 50 % ± 10 % Anstiegszeit des Ausgangssignals: 0,04 μs Ausgangsabfallzeit: 0,18 μs Verdrahtungsschema: Rotes Kabel: Pluspol der Stromversorgung Schwarzes Kabel: Minuspol der Stromversorgung Gelbes Kabel: Impulssignalausgang Lieferumfang: 1 x Durchflussmesser Hinweis: Starke Stöße und chemische Einwirkungen sind strengstens verboten. Werfen und Anstoßen ist strengstens verboten. Horizontale/vertikale Installation in beliebiger Richtung möglich. Die Temperatur des Mediums darf 800 °C nicht überschreiten.
