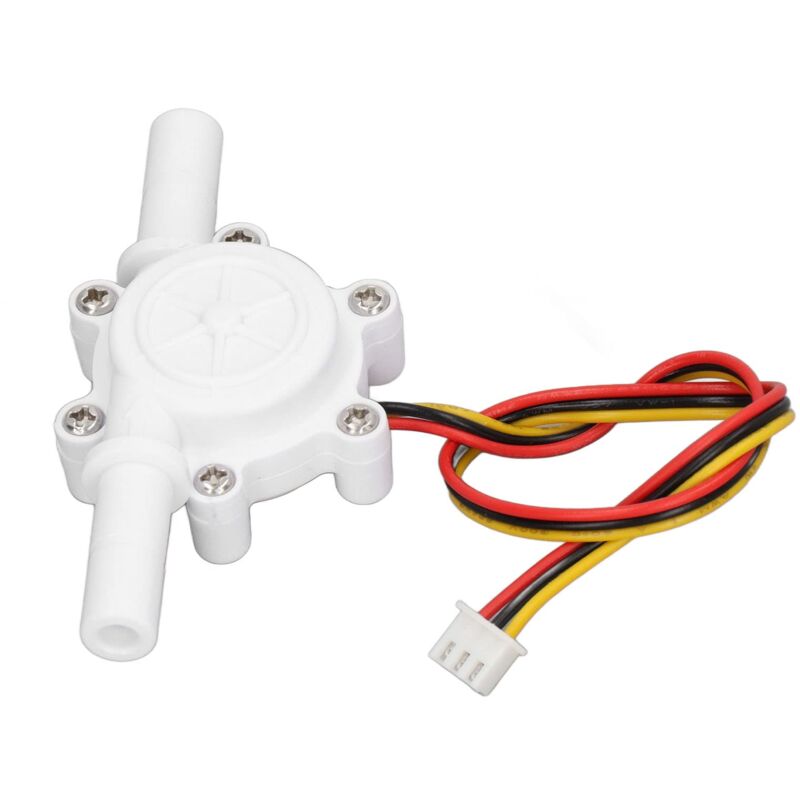

G3/8 Hall-effekt-durchflusssensor Für Wasser, Hall-effekt-durchflussmesser, Dc 3,5 V–24 V, 0,3–10 L/min, 25 Cm Wasserdurchflusssensorschalter

Allgemeine Beschreibung Der Hall-Effekt-Durchflusssensor G3/8 ist für die präzise Wasserdurchflussmessung konzipiert. Seine gekapselte Bauweise verhindert das Eindringen von Wasser und gewährleistet dank der Verwendung hochwertiger Materialien Langlebigkeit und Verschleißfestigkeit. Dieser Sensor eignet sich ideal für den Einsatz in Heizungsanlagen und anderen Anwendungen, die eine zuverlässige Durchflussregelung erfordern. Technische Daten: Artikeltyp: Hall-Durchflusssensor; Material: POM; Anschlussgröße: G3/8; Spannungsbereich: DC 3,5–24 V; Innendurchmesser: ca. 5 mm; Außendurchmesser: ca. 9,5 mm / 0,37 Zoll Durchflussbereich: 0,3–10 l/min Pulsfrequenz: F = (10 × Q) ± 5 % Spannungsfestigkeit: ≤ 1,75 mA Hoher Ausgangspulspegel: ≥ 4,6 V DC (5 V Eingangsspannung DC) Niedriger Ausgangspulspegel: ≤ 0,5 V DC (5 V Eingangsspannung DC) Maximaler Betriebsstrom: 15 mA (5 V DC) Betriebstemperaturbereich: ≤ 80 °C Installation Für eine korrekte Installation ist es unbedingt erforderlich, die auf der Rückseite des Produkts angegebene Durchflussrichtung zu beachten. Zusätzlich muss am Sensoreinlass ein Filter installiert werden, um das Eindringen von Partikeln und Schmutz in den Sensor zu verhindern. Der Wasserdurchflusssensor kann an einen Warmwasserbereiter angeschlossen und als Durchflussschalter verwendet werden. Die Kabel sind farbcodiert: Rot ist Plus, Schwarz ist Minus und Gelb ist das Impulssignal, was die Identifizierung während der Installation erleichtert. Weitere Informationen
