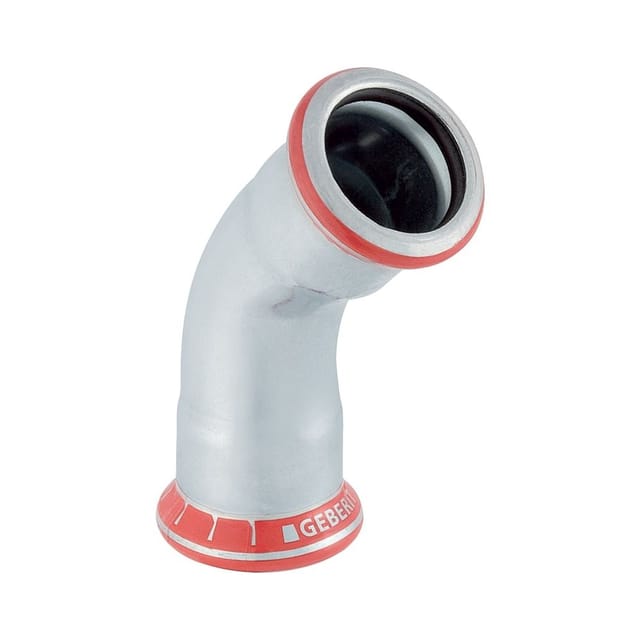

Geberit Bend cst 45g d54 zn-pl

Geberit Bogen Mapress C-Stahl 45 Grad, 54mm, Stahl, Edelstahl, 23608 Dieser 45-Grad-Bogen aus unlegiertem C-Stahl dient als Verbindungselement in Versorgungsleitungen der Haustechnik, Industrie und im Schiffbau. Das Bauteil ist für eine zugfeste Verbindung konzipiert und zeichnet sich durch eine robuste Materialqualität aus. Zuverlässige Verbindungstechnik Der Bogen verfügt über zwei Pressmuffen mit der Kontur M, die eine effiziente Montage ermöglichen. Zur Erhöhung der Installationssicherheit ist das Fitting im unverpressten Zustand undicht, wodurch Leckagen bei der Druckprüfung sofort erkennbar sind. Ein integrierter Pressindikator unterstützt die visuelle Kontrolle der fachgerechten Verpressung. Die Pressmuffen sind mit einem transparenten Schutzstopfen versehen, um Verschmutzungen vor der Installation zu vermeiden. Material und Korrosionsschutz Das aus unlegiertem Stahl (Werkstoff 1.0034 E195) gefertigte Bauteil ist galvanisch verzinkt. Die Abdichtung erfolgt über einen Dichtring aus CIIR. Bei Nennweiten bis DN 50 ist das Fitting für den Einsatz mit einer Dichtbandage aus IIR Butyl-Kautschuk ausgelegt, was die Langlebigkeit des Systems in anspruchsvollen Umgebungen unterstützt. Technische Daten Werkstoff: Stahl unlegiert 1.0034 Nennweite: DN 50 Außendurchmesser: 54 mm Winkel: 45 ° Länge: 6,2 cm Z-Maß: 2,7 cm Dichtungsmaterial: CIIR Anschlussart: Pressmuffe Durch die präzise Fertigung und die systemgebundene Auslegung bietet dieser 45-Grad-Bogen eine Lösung für professionelle Rohrleitungssysteme. Mit einem Außendurchmesser von 54 mm und der Ausführung aus unlegiertem Stahl stellt das Bauteil eine dauerhafte Dichtigkeit und Stabilität sicher. Die Kombination aus bewährter Presskontur M und der integrierten Leckageerkennung im unverpressten Zustand erleichtert die Montage und sorgt für Sicherheit in der gesamten Installation. Produktspezifikation Hersteller-Warengruppe: Versorgungssysteme Hersteller-Produktgruppe: Fittings C-Stahl Hersteller-Artikelnummer: 23608 Form: Bogen Anschluss 1: Pressmuffe Anschluss 2: Pressmuffe Winkel des Bogens: 45 Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt Oberflächenbehandlung Anschluss 1: unbehandelt Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt Oberflächenbehandlung Anschluss 2: unbehandelt Konturcode Verbindung 1: M Konturcode Verbindung 2: M Hauptfarbe Fitting: Edelstahl Mit Verbindungsanzeige: nein Verschlossen: ja Mit Dichtungsmaterial: ja Nenndurchmesser Anschluss 2: DN 50 Mit Entleerungsventil: nein Mit Entlüfter: nein Rohraußendurchmesser Anschluss 1: 54 Rohraußendurchmesser Anschluss 2: 54 Länge Anschluss 1: 62 Länge Anschluss 2: 62 Arbeitslänge Anschluss 1: 27 Arbeitslänge Anschluss 2: 27 Material Dichtung: CIIR Reduzierend: nein Nenndurchmesser Anschluss 1: DN 50 Mit thermischer Isolierung: nein Zugfest: ja Systemgebunden: ja Werkstoff des Anschlusses 1: Stahl Werkstoff des Anschlusses 2: Stahl Werkstoffgüte Anschluss 1: St 34.2 (1.0034) Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
