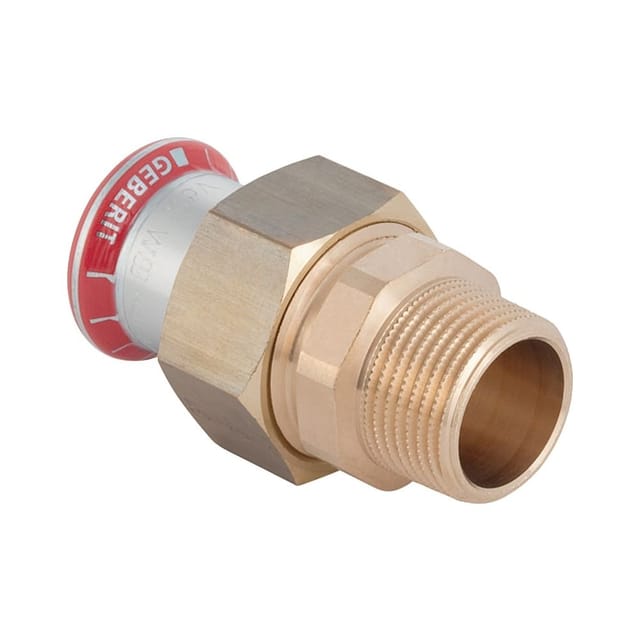

Geberit - Mapress C-Stahl Übergangsverschraubung mit Außengewinde, d 22mm, r 3/4'

Geberit Mapress C-Stahl Übergangsverschraubung mit Außengewinde D 22mm, R 3/4" Diese Übergangsverschraubung aus unlegiertem C-Stahl ermöglicht eine zuverlässige Verbindung zwischen einem Presssystem und einem Außengewinde. Das Bauteil ist für den Einsatz in der Haustechnik, Industrie sowie im Schiffbau konzipiert. Verbindungstechnik und Montage Die Verschraubung verfügt über eine Pressmuffe mit einem Außendurchmesser von 22 mm und ein konisches Außengewinde R 3/4 Zoll. Die Eigenschaft unverpresst undicht ermöglicht eine schnelle Kontrolle während der Montage, unterstützt durch einen integrierten Pressindikator. Die Konstruktion umfasst eine Flachdichtung aus EPDM sowie einen Dichtring aus CIIR, was eine Dichtigkeit in einem Temperaturbereich von 0 bis 100 °C sicherstellt. Robuste Materialausführung Gefertigt aus unlegiertem Stahl 1.0034 (E195) gemäß DIN EN 10305, ist das Fitting galvanisch verzinkt. Die Überwurfmutter besteht aus Messing, was die mechanische Belastbarkeit erhöht. Die Einhaltung der Verlegerichtlinien ist für eine fachgerechte Montage erforderlich. Die Übergangsverschraubung überzeugt durch ihre zugfeste Verbindung und die präzise Abstimmung auf das C-Stahl-System. Mit einer Gesamtlänge von 6,8 cm und einer Höhe von 4,7 cm ist sie kompakt dimensioniert. Durch die Kombination aus hochwertigem Stahl, der robusten Messing-Überwurfmutter und der zuverlässigen EPDM-Flachdichtung eignet sich das Bauteil für anspruchsvolle Installationsprojekte. Technische Daten Werkstoff: Stahl unlegiert 1.0034 (E195) Rohraußendurchmesser: 22 mm Außengewinde: R 3/4 Zoll Nennweite: DN 20 Mediumtemperatur: 0 bis 100 °C Länge: 6,8 cm Höhe: 4,7 cm Lieferumfang 1x Übergangsverschraubung 1x Dichtbandage Produktspezifikation Hersteller-Warengruppe: Versorgungssysteme Hersteller-Produktgruppe: Fittings C-Stahl Hersteller-Artikelnummer: 25335 Form: gerade Anschluss 1: Pressmuffe Anschluss 2: Außengewinde konisch BSPT-R (ISO 7-1 / EN 10226-1) Länge: 68 Winkel des Bogens: 0 Oberflächenschutz Anschluss 1: galvanisch/elektrolytisch verzinkt Oberflächenbehandlung Anschluss 1: unbehandelt Oberflächenschutz Anschluss 2: galvanisch/elektrolytisch verzinkt Oberflächenbehandlung Anschluss 2: unbehandelt Konturcode Verbindung 1: M Konturcode Verbindung 2: M Hauptfarbe Fitting: Edelstahl Mit Verbindungsanzeige: nein Verschlossen: ja Mit Dichtungsmaterial: ja Nenndurchmesser Anschluss 2: DN 20 Mit Entleerungsventil: nein Mit Entlüfter: nein Rohraußendurchmesser Anschluss 1: 22 Länge Anschluss 1: 21 Länge Anschluss 2: 47 Material Dichtung: CIIR Reduzierend: nein Nenndurchmesser Anschluss 1: DN 20 Mit thermischer Isolierung: nein Zugfest: ja Systemgebunden: ja Werkstoff des Anschlusses 1: Stahl Werkstoff des Anschlusses 2: Stahl Werkstoffgüte Anschluss 1: St 34.2 (1.0034) Werkstoffgüte Anschluss 2: St 34.2 (1.0034)
