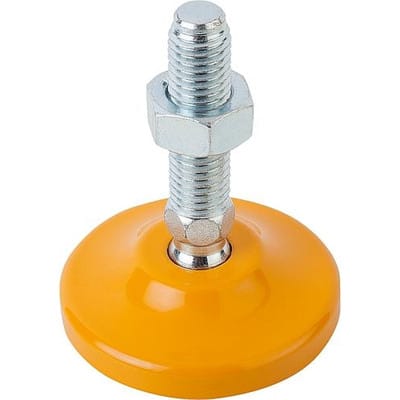

GELENKFUß, D=80 D1=M16X50, SW=16, FORM:A, STAHL

Werkstoff, Ausführung: Fußteller Stahl, gelb lackiert. Gewindespindel Stahl, verzinkt. Hinweis: Hochbelastbare Gelenkfüße aus Stahl mit gelblackiertem Fuß. Die in der Tabelle angegebenen Belastungswerte beruhen auf einer Versuchsreihe, bei der eine statische Last senkrecht zum Teller in der Mitte der Spindel aufgebracht wurde. Radial einwirkende Kräfte, wie sie bei Vibrationen oder anderen Rütteleffekten entstehen, beeinflussen die Belastbarkeit und sind bei den angegebenen Werten nicht berücksichtigt. Belastbarkeit max. kN (nur bei statischer Belastung): 30 D1=Gewinde: M16 D=Tellerdurchmesser: 80 H1=Gesamthöhe: 83 H2: 33 H=Höhe: 19,5 L=Gewindelänge: 50 REACh: false RoHS: true S: - SW: 16 UNSPSC Code: 31161518
