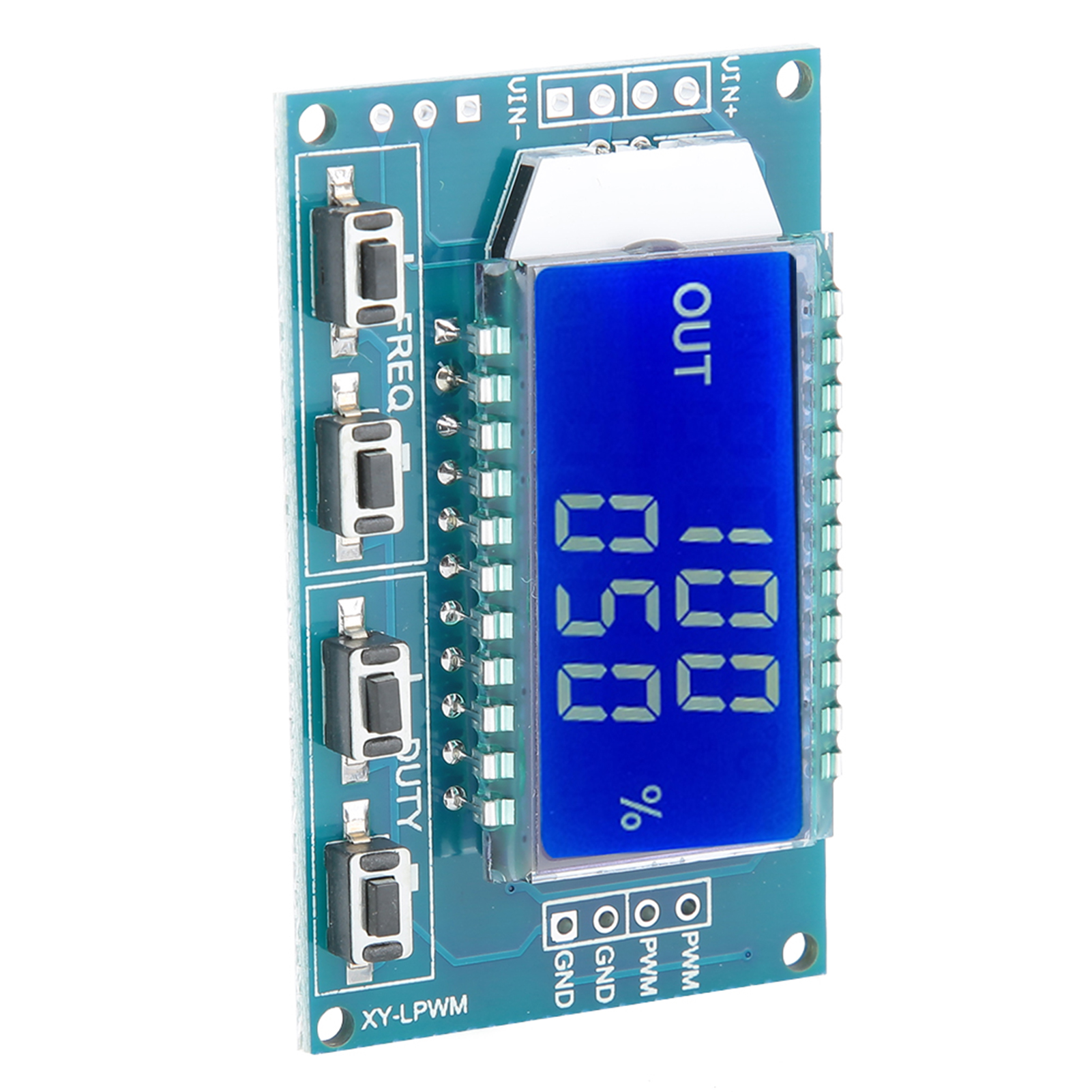

Générateur De Signaux Carrés, Module Pwm À Rapport Cyclique Réglable Avec Écran Lcd

1. Affichage LCD clair de la fréquence et du rapport cyclique ; la fréquence et le rapport cyclique de la sortie PWM sont réglables séparément. 2. Large plage de fréquences et haute précision. 3. Communication série disponible pour une utilisation simplifiée. 4. Le module dispose de 4 boutons indépendants pour le réglage de la fréquence et du rapport cyclique. Une pression courte permet d'augmenter ou de diminuer la fréquence d'une unité, tandis qu'une pression longue permet un réglage rapide. Son utilisation est très simple. Les paramètres sont automatiquement enregistrés après réglage. 5. Large gamme d'applications, notamment en tant que générateur de signaux carrés, générant le signal carré qui commande le pilote de moteur, générant des impulsions réglables et commandant les circuits associés. Type d'article : Générateur de signaux Tension de fonctionnement : 3,3~30 V Bande de fréquence : 1 Hz~150 kHz Précision de fréquence : 2 % dans chaque plage Capacité de charge du signal : 5~30 mA Amplitude de sortie : L'amplitude PWM est égale à la tension d'alimentation Température ambiante : -20~+70 °C Poids : 14 g / 0,49 oz (environ) Description du module 1. XXX (sans décimale) : l'unité minimale est de 1 Hz et la plage de valeurs est de 1 Hz à 999 Hz. 2. L'unité minimale de X,XX (avec décimale dans les centaines) est de 0,01 kHz et la plage de valeurs est de 1,00 kHz à 9,99 kHz ; 3. XX.X (décimation décimale : 10) : unité minimale 0,1 kHz ; plage de valeurs : 10,0 kHz à 99,9 kHz. 4. XXX (décimation décimale : 100 et 100) : unité minimale 1 kHz ; plage de valeurs : 1 kHz à 150 kHz. Affichage de la fréquence : 100 indique une impulsion PWM de 100 Hz ; 1,01 indique une impulsion PWM de 1,01 kHz ; 54,1 indique une impulsion PWM de 54,1 kHz ; 1,2,4 indique une impulsion PWM de 124 kHz. Le rapport cyclique est compris entre 0 et 100 %. Tous les paramètres sont conservés après la mise hors tension. Applications : 1. Générateur de signaux carrés pour le développement expérimental ; 2. Générateur de signaux carrés pour la commande de moteurs. 3. Générer des impulsions réglables pour le microcontrôleur ; 4. Générer des impulsions réglables et contrôler les circuits associés (applications telles que la régulation de la vitesse de gradation PWM). Contrôle par port série (communication de niveau TTL du microcontrôleur) Norme de communication : 9 600 bps Bits de données : 8 Bit d’arrêt : 1 Chiffre de contrôle : aucun Contrôle de flux : aucun 1. Réglage de la fréquence PWM « F101 » : Réglage de la fréquence à 101 Hz (001 à 999) « F1.05 » : Réglage de la fréquence à 1,05 kHz (1,00 à 9,99) « F10.5 » : Réglage de la fréquence à 10,5 kHz (10,0 à 99,9) « F1.0.5 » : Réglage de la fréquence à 105 kHz (1,00 à 1,50) 2. Réglage du rapport cyclique PWM « DXXX » : Réglage du rapport cyclique PWM à XXX ; (001~100) Par exemple, D050, définissez le rapport cyclique PWM à 50 %. 3. Lisez les paramètres de configuration. Envoyez une chaîne « read » pour lire les paramètres définis. Retournez DOWN en cas de succès ; FALL en cas d’échec. .we-text table td,.we-text table th,.wang-edit-text table td, .wang-edit-text table th ;.we-text table,.wang-edit-text table 1 x Générateur de signaux
