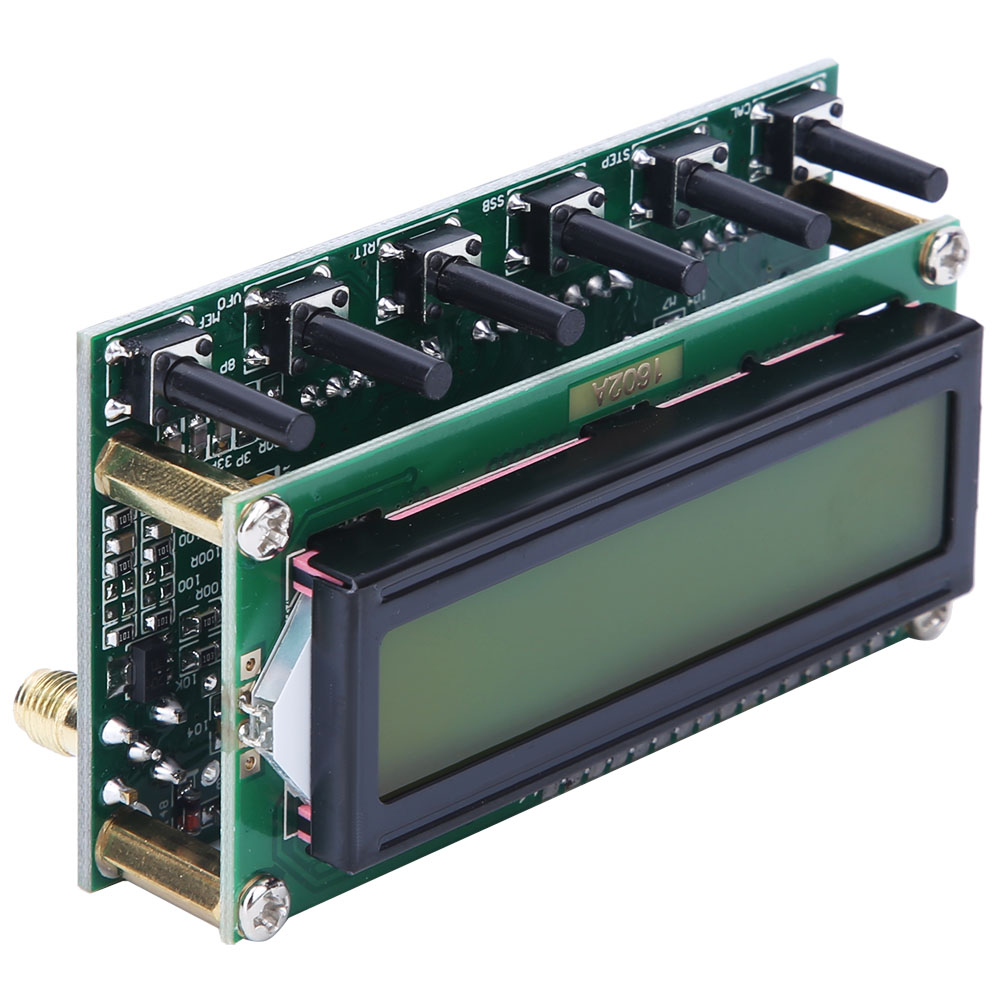

Générateur De Signaux Dds Ad9850, Module Numérique Lcd À 6 Bandes De Fréquence 0-55 Mhz, Alimentation Cc 8-9 V.

1. Réglage continu de 0 à 55 MHz, fréquence de 1 Hz. 2. Le générateur est équipé d'un régulateur de tension 78L05. Pour un courant d'entrée de 200 mA, la tension d'entrée idéale est de 8 à 9 V. 3. L'utilisation d'une tension d'entrée de 12 V est réservée aux tests de courte durée, sous peine de provoquer une surchauffe de la carte. 4. Connectez les broches 5 et 6 à l'encodeur (voir photo). La broche 7 (centrale) est connectée à l'entrée des matrices numériques. La broche 14 (8 V GND) est alimentée en 8 V par la carte mère. 5. Si l'alimentation est assurée par la carte mère, le DDS ne nécessite pas d'alimentation externe. 6. Les broches 1 à 6 correspondent aux six bandes de fréquences suivantes : 3,8, 7, 9, 14, 18, 21, 27 ou 29 MHz. 7. Trois modes de fonctionnement sont disponibles : ISB, USB et CW. 8. DT est un signal provenant de la carte mère. Type d'article : Générateur de signaux. Affichage : LCD 1602. Tension d'entrée : CC 8-9 V. Courant d'entrée : 200 mA. Gamme de fréquences : 0-55 MHz. 6 bandes : 3,8, 7, 9, 14, 18 ou 21, 27 ou 29 MHz. Dimensions : env. 80 × 45 × 30 mm / 3,15 × 1,77 × 1,2 pouce. Touches et interfaces de connexion : ENC : Commutateur d'encodeur. MEM : Commutateur de mode mémoire. VFO : Transfert du VFO A vers le VFO B, ou du VFO B vers le VFO A. SSB : Changement de mode de fonctionnement : boucle entre USB, LSB, AM, CW… RIT : Réglage fin de la fréquence de réception. CAL : Réglage des fonctions. Les touches KB-1 et KB-2 partagent une broche commune, mais celle-ci n'est pas la masse (GND). 1 générateur de signaux.
