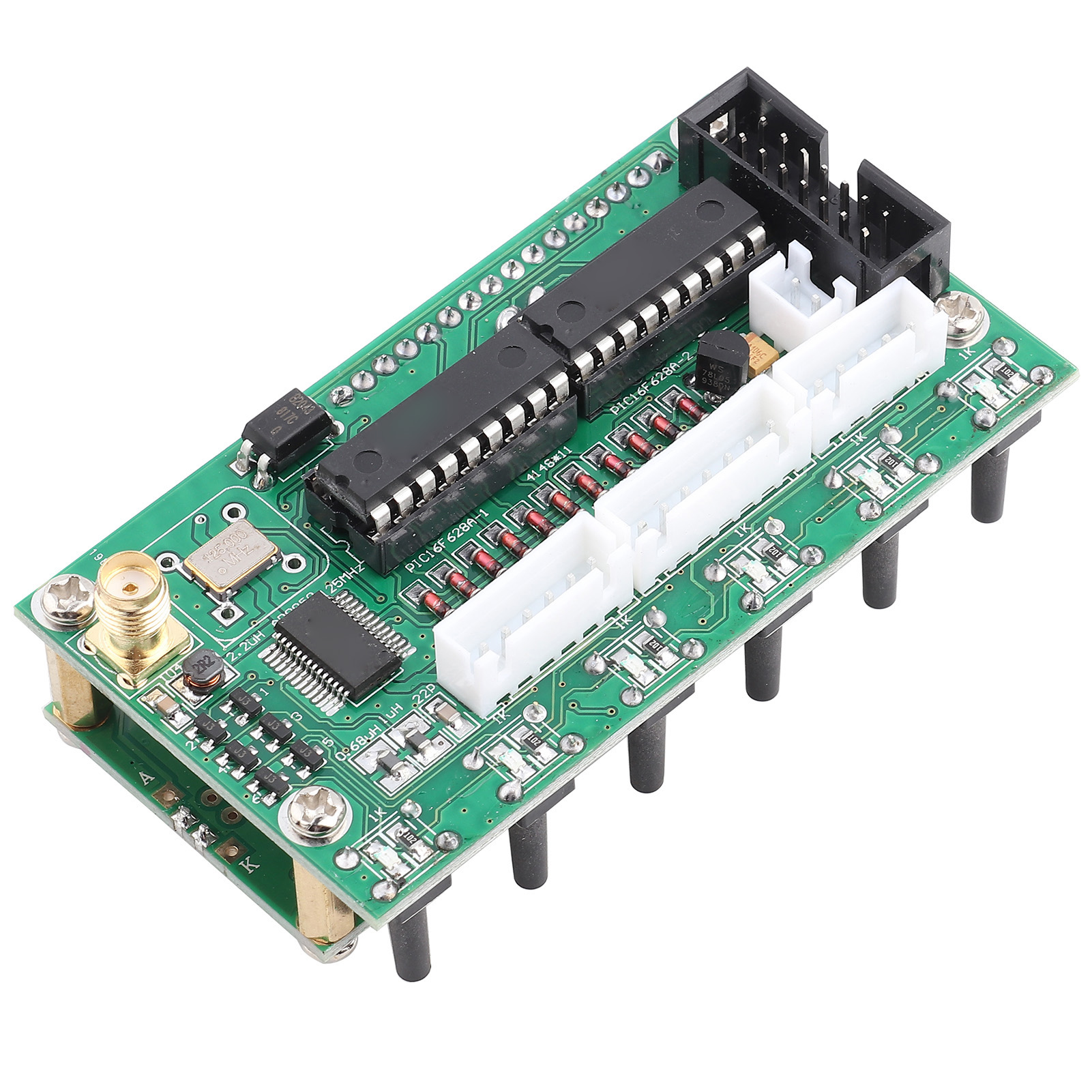

Générateur De Signaux Dds Ad9850 Radio Numérique Ondes Courtes 6 Bandes 055 Mhz

1. Générateur de signaux DDS 0-55 MHz. Basé sur la puce AD9850, il est très simple d'utilisation. 2. Réglage continu de la fréquence de 0 à 55 MHz par pas de 1 Hz. 3. Régulateur de tension 78L05. Courant d'entrée idéal : 200 mA. Tension d'entrée optimale : 8-9 V. 4. Une tension d'entrée de 12 V est à utiliser uniquement pour des tests de courte durée, sous peine de provoquer une surchauffe du circuit imprimé. 5. Les chiffres 1 à 6 correspondent aux 6 bandes de fréquences : (3,8, 7, 9, 14, 18 ou 21, 27 ou 29). Caractéristiques : Générateur de signaux DDS 0-55 MHz. Basé sur la puce AD9850, il est très simple d'utilisation. Réglage continu de la fréquence de 0 à 55 MHz par pas de 1 Hz. Régulateur de tension 78L05. Un courant d'entrée de 200 mA et une tension d'entrée idéale de 8 à 9 V sont recommandés. Une tension d'entrée de 12 V ne doit être utilisée que pour des tests de courte durée, sous peine de provoquer une surchauffe de la carte. Les broches 5 et 6 se connectent à l'encodeur, comme indiqué sur la photo. La broche 7 (centrale) se connecte à l'entrée de la matrice numérique. La broche 14 (8 V GND) est l'alimentation 8 V fournie par la carte mère. Si l'appareil est alimenté par la carte mère, le DDS ne nécessite pas d'alimentation externe. Les broches 1 à 6 correspondent aux six bandes de fréquence : 3,8 MHz, 7 MHz, 9 MHz, 14 MHz, 18 MHz, 21 MHz, 27 MHz ou 29 MHz. Les trois modes disponibles sont ISB, USB et CW. La broche DT représente le signal provenant de la carte mère. Interfaces de connexion des touches : ENC : Commutateur d'encodeur ; MEM : Commutateur de mode mémoire ; VFO : Transfert du VFO A au VFO B, ou du VFO B au VFO A ; SSB : Changement de mode de fonctionnement : rotation entre USB, LSB, AM, CW, etc. ; RIT : Réglage fin de la fréquence de réception ; CAL : Fonctions de réglage. Les touches KB-1 et KB-2 partagent une broche commune, mais ne sont pas reliées à la masse (GND). Utilisation : Appuyez sur CAL pour mettre l'appareil sous tension et accéder à l'écran de réglage. Relâchez CAL. A : ACTIVATION DE LA RÉFÉRENCE 6X : réglage du mode d'horloge de la puce et du codage de fréquence. AD9851 : fréquence multipliée par 6 ; AD9850 : fréquence multipliée par 1. Appuyez sur CAL puis relâchez-le rapidement pour passer à l'étape suivante (B). B : DDS-SYSTEM-CLK : réglage de la fréquence de fonctionnement de la puce. Utilisez le commutateur d'encodeur pour ajuster la valeur. Procédez en fonction de la touche STEP. AD9851 : fréquence multipliée par 6 ; AD9850 : fréquence de sortie réelle de l'oscillateur. Appuyez sur CAL puis relâchez rapidement pour passer à l'étape C. C : MIN_RX_DDS_FREQ : Réglage de la fréquence de fonctionnement minimale. Utilisez le commutateur encodeur pour ajuster la valeur en fonction de la touche STEP. Appuyez sur CAL puis relâchez rapidement pour passer à l'étape D. D : MAX_RX_DDS_FREQ : Réglage de la fréquence de fonctionnement maximale. Utilisez le commutateur encodeur pour ajuster la valeur en fonction de la touche STEP. (Une valeur inférieure à 60 MHz convient). Appuyez sur CAL puis relâchez rapidement pour passer à l'étape E. E : SSB_OFFSET : Réglage fin du mode de fonctionnement SSB. Utilisez le commutateur encodeur pour ajuster la valeur en fonction de la touche STEP. Appuyez sur CAL puis relâchez rapidement pour passer à l'étape F. F : CW_OFFSET : Réglage fin du mode de fonctionnement CW. Utilisez le commutateur encodeur pour ajuster la valeur en fonction de la touche STEP. Appuyez sur CAL puis relâchez rapidement pour passer à l'étape G. G : OFFSET_FREQ : Réglage de la fréquence de décalage. Par exemple, réglez-la sur 9 MHz ou 10,7 MHz. Utilisez le commutateur encodeur pour ajuster la valeur en fonction de la touche STEP. Appuyez sur CAL puis relâchez rapidement pour passer à l'étape H. H : MULTIPLIER : Réglage du facteur de multiplication de la fréquence. Le réglage doit être de 1. Appuyez sur CAL, puis relâchez rapidement pour passer à l'étape I : l'écran affiche « SAVE », le réglage est automatiquement enregistré et l'appareil reprend son fonctionnement normal. Spécifications : Poids : 115 g ; Dimensions : env. 8,2 × 4,5 cm / 3,2 × 1,8 pouce. Remarques : 1. Horloge système DDS : utilisez un testeur de fréquence pour obtenir un oscillateur de 30 MHz, multipliez la valeur mesurée par 6, puis saisissez le résultat. Si vous utilisez un AD9851, effectuez le réglage initial à 180 000 000. 2. Fréquence de décalage : peut être réglée sur + ou -. Tournez le commutateur encodeur pour modifier la valeur, appuyez sur la touche STEP, puis tournez à nouveau le commutateur encodeur pour ajuster le pas. La fréquence de fonctionnement minimale plus la fréquence de décalage (+) doit être supérieure à 0. Affichage de la fréquence : RX = MULTIPLICATEUR x (RX_DDS_FREQ + OFFSET_FREQ) TX = MULTIPLICATEUR x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ) La fréquence programmée dans le DDS est calculée comme suit : RX = ABS(RX_DDS_FREQ) TX = ABS(RX_DDS_FREQ + TX_OFFSET_FREQ) RX_DDS_FREQ,
