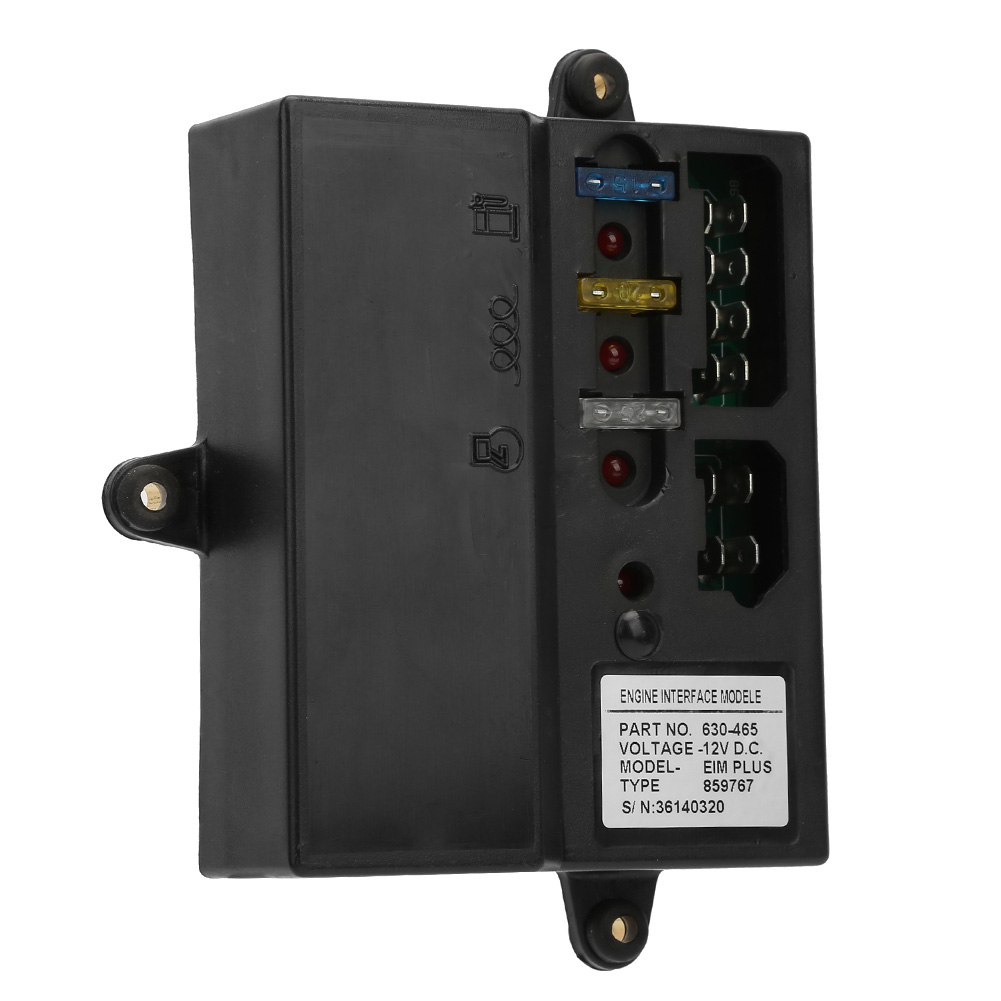

Generator-hauptsteuerplatinenmodul, Generator-zubehörschnittstellenplatine Eim Plus 630-465

Willkommen in unserem Shop! Das Motor-Schnittstellenmodul ist ein gekapseltes, am Motor montiertes Bauteil mit Schaltrelais für Anlassermagnet, Glühkerze und Kraftstoffmagnetventil. Jeder dieser Stromkreise ist durch im Modul verbaute Sicherungen geschützt. Einzelne LEDs leuchten auf, sobald ein Stromkreis aktiviert wird. Das Motor-Schnittstellenmodul ist in zwei Versionen erhältlich: EIM Basic für Steuergeräte mit Überdrehzahlschutz und EIM Plus für Steuergeräte ohne Überdrehzahlschutz. Überdrehzahlsignal (nur EIM Plus): Das EIM Plus-Modul überwacht das Drehzahlsignal des Magnetsensors. Überschreitet die Motordrehzahl einen vordefinierten Wert, sendet das Modul ein Null-Volt-Signal an das Generatorsteuergerät, um den Überdrehzahl-Fehlerstromkreis zu aktivieren. Der Überdrehzahl-Sollwert ist werkseitig auf 55 Hz für 50-Hz-Anlagen und auf 66 Hz für 60-Hz-Anlagen eingestellt. Diese Einstellung kann über die Einstellschraube neben der LED für die Überdrehzahl-Konfiguration angepasst werden. Bei Nenndrehzahl des Motors (1500 U/min bei 50 Hz bzw. 1800 U/min bei 60 Hz) muss die Einstellschraube so weit angezogen werden, bis die LED für die Überdrehzahlregelung erlischt. Dadurch wird der Überdrehzahlwert auf 10 % über der Betriebsdrehzahl des Generators eingestellt. Spezifikationen: Zustand: 100 % neu; Artikelnummer: 630-645; Spannung: 12 V DC; Modell: EIM PLUS; Typ: 859767; Lieferumfang: 1 x Motorschnittstellenmodul
