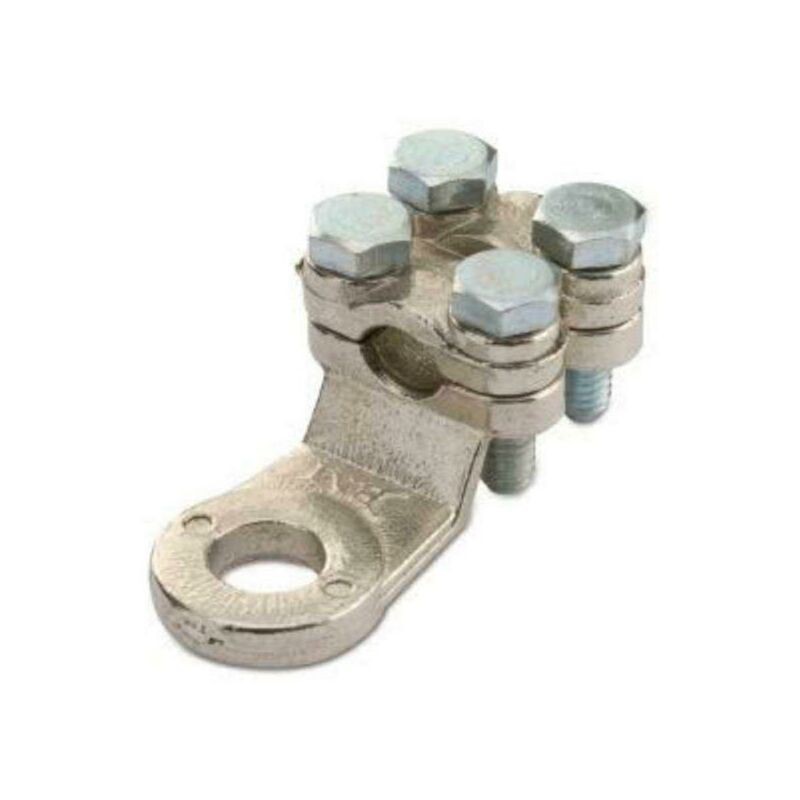

Gerade 4-loch-kabelschuhklemme Für 50 Mm² Kupferkabel – Vernickeltes Messing – Lochdurchmesser 10,5 Mm – Mechanische Festigkeit – 5144 – Biemme – 4-loch

BM 4-Loch-Kabelschuh 5144 – Produktbeschreibung: Der BM 5144 ist ein gerader 4-Loch-Kabelschuh zum Verbinden von Kupferkabeln mit einem Querschnitt von 50 mm². Er besteht aus vernickeltem Messing-Druckguss und bietet hervorragende elektrische Leitfähigkeit sowie hohe Korrosionsbeständigkeit. Dank der vier Schrauben gewährleistet dieser Kabelschuh eine besonders feste mechanische Verbindung und eine gleichmäßige Druckverteilung über den Leiter. Die Öse hat einen Durchmesser von 10,5 mm und ist ideal für die Befestigung mit M10- oder M10,5-Schrauben geeignet. Dieser Kabelschuh wurde speziell für Anwendungen entwickelt, die eine extrem zuverlässige und vibrationsfeste mechanische und elektrische Verbindung erfordern. Hauptmerkmale: Typ: Gerader 4-Loch-Kabelschuh; Leitermaterial: Vernickeltes Messing-Druckguss; Kompatibler Kabelquerschnitt: 50 mm²; Ösendurchmesser: 10,5 mm (geeignet für M10- oder M10,5-Schrauben); Betriebstemperatur: -50 °C bis +150 °C; Zusätzliche Vorteile: Hohe mechanische Festigkeit, vibrationsdämpfende Verbindung, hervorragende Druckverteilung. Vorteile: Maximale Zuverlässigkeit: Die 4-Schrauben-Befestigung gewährleistet eine extrem sichere und robuste Verbindung. Hervorragende Leitfähigkeit: Vernickeltes Messing bietet exzellente elektrische Eigenschaften. Hohe mechanische Festigkeit: Ideal für Anwendungen mit Vibrationen oder mechanischer Beanspruchung. Korrosionsbeständigkeit: Die Vernickelung schützt die Kabelschuhe vor Oxidation. Breiter Betriebstemperaturbereich: Geeignet für verschiedene Umgebungsbedingungen. Typische Anwendungen: Elektrische Verbindungen in der Schwerindustrie. Hochzuverlässige Erdungssysteme. Anschlüsse für große Elektromotoren. Verdrahtung von Verteilerkästen in rauen Umgebungen. Anwendungen im Transportsektor (Eisenbahn, Schifffahrt usw.). Gebrauchsanweisung: Wählen Sie ein Kupferkabel mit einem Querschnitt von 50 mm². Isolieren Sie das Kabelende auf die benötigte Länge ab. Führen Sie den abisolierten Leiter in den Kabelschuh ein. Ziehen Sie die vier Schrauben gleichmäßig mit einem Innensechskantschlüssel oder einem anderen geeigneten Werkzeug fest, um sicherzustellen, dass das Kabel sicher befestigt ist und der Druck gleichmäßig verteilt ist. Befestigen Sie die Öse am Anschlusspunkt mit einer M10- oder M10,5-Schraube und einer passenden Mutter. Isolieren Sie die Verbindung gegebenenfalls mit Schrumpfschlauch oder Isolierband, das für die Spannung und die Betriebsumgebung geeignet ist. Wichtige Hinweise: Verwenden Sie unbedingt geeignete Anzugswerkzeuge, um eine sichere Befestigung zu gewährleisten und die Schrauben nicht zu beschädigen. Stellen Sie sicher, dass das Anzugsmoment der Schrauben den Herstellervorgaben oder geltenden Vorschriften entspricht. Überprüfen Sie regelmäßig den festen Sitz der Schrauben, insbesondere bei Anwendungen mit Vibrationen. Verwenden Sie bei Bedarf Isoliermaterialien, deren Eigenschaften den Belastungen und der Betriebsumgebung entsprechen. Detaillierte Informationen zu Produktabmessungen, Spezifikationen und Referenznormen finden Sie im Datenblatt des Herstellers.
