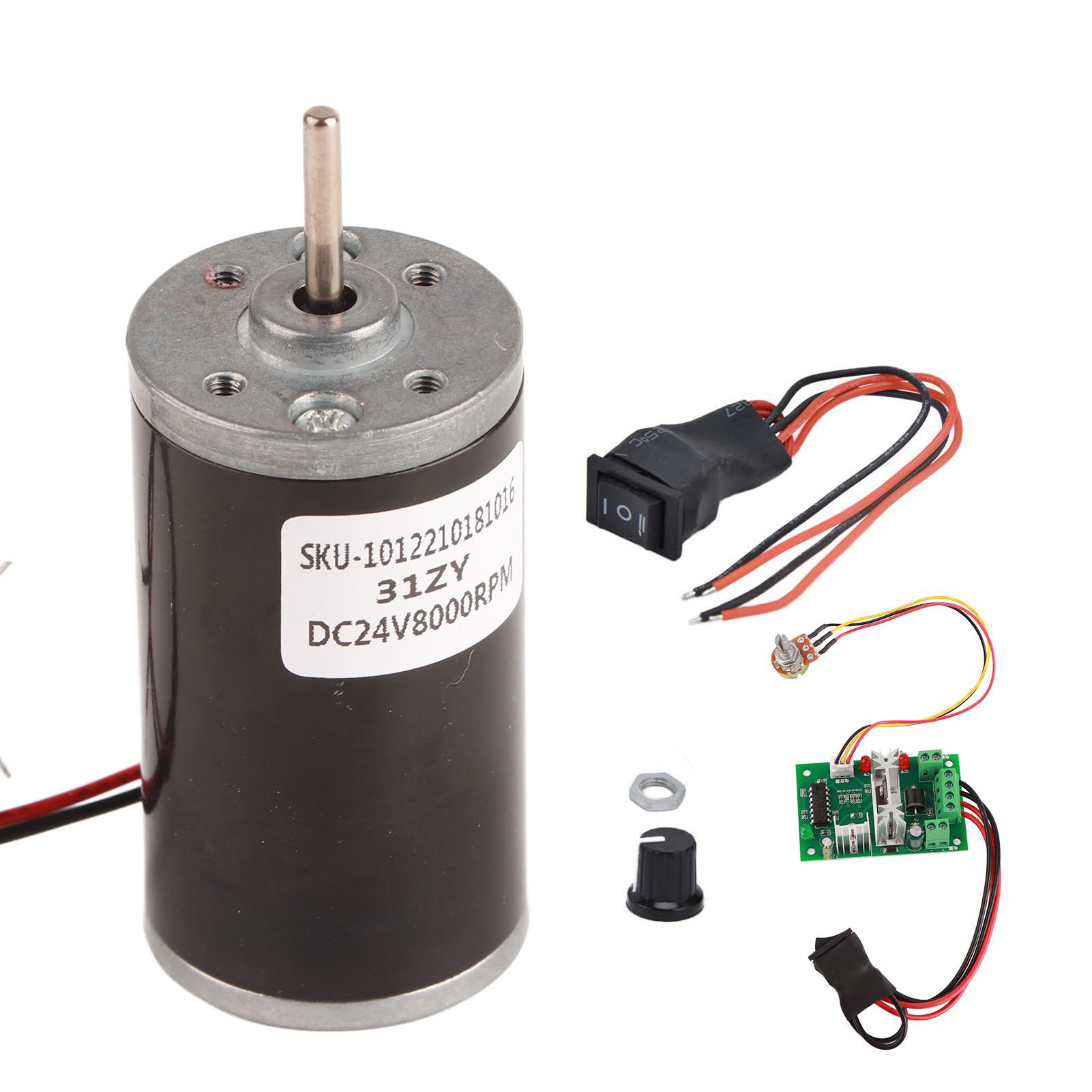

Geräuscharmer Gleichstrom-permanentmagnetmotor, Mini-hochgeschwindigkeitsmotor, Rechts-/linkslauf Für Diy-generatoren, 24 V, 8000 U/min

1. Der Gleichstrommotor profitiert von präziser Bearbeitung, einer speziellen Magnetmaterialbehandlung und einer Hochleistungsisolierung, was einen stabilen und zuverlässigen Betrieb gewährleistet. 2. Dieser Gleichstrommotor zeichnet sich durch ein hohes Drehmoment aus und sorgt so für einen niedrigen Geräuschpegel und eine stabile Leistung. 3. Er ist mit verschleißfesten Metallzahnrädern ausgestattet, die Zahnbrüche verhindern und seine Lebensdauer verlängern. 4. Seine Wicklung aus reinem Kupferdraht gewährleistet eine geringe Wärmeabgabe und niedrige Verluste. 5. Dieser Gleichstrommotor kann mit einem Drehzahlregler zur präzisen Steuerung der Drehzahl (im oder gegen den Uhrzeigersinn) kombiniert werden. Technische Daten Artikeltyp: Permanentmagnet-Gleichstrommotor Modell: 31ZY Typ: Permanentmagnet-Gleichstrommotor Nennspannung: 6–24 V Parameter: (entsprechend der untenstehenden Tabelle je nach Drehzahl) Betriebsspannung (V) Betriebsspannung (V) 6 V 12 V 12 V 24 V 24 V 24 V Leerlaufstrom (mA) ≤ 180 ≤ 110 ≤ 350 ≤ 40 ≤ 100 ≤ 200 Leerlaufdrehzahl (U/min) 4000 4000 8000 3500 5000 8000 Nenndrehmoment (g·cm) 100 100 200 120 200 200 Nenndrehzahl (U/min) 3200 3200 6500 2908 4000 6600 Nennstrom (A) ≤ 0,8 ≤ 0,5 ≤ 1,6 ≤ 2,3 ≤ 0,6 ≤ 1,0 Blockierrotordrehmoment (g·cm) ≥ 500 ≥ 600 ≥ 1000 ≥ 669 ≥ 850 ≥ 1200 Blockierrotorstrom (A) ≤ 3,3 ≤ 2,3 ≤ 6,5 ≤ 1,06 ≤ 2,0 ≤ 4,4 DC-Motor-Drehzahlregler CCM2 Produktausgang DC-Motor-Drehzahlregler CW/CCW-Steuerung Dieser Regler verwendet PWM-Drehzahlregelungstechnologie, die sich durch hohe Umwandlungseffizienz, einen breiten Drehzahlbereich und stabile Leistung auszeichnet. Es werden ausschließlich original importierte STMicroelectronics-Chips verwendet, die werkseitig geprüft wurden (Spannung, Strom, Funktion usw.), wodurch ein stabiler und zuverlässiger Schaltkreis gewährleistet wird. Technische Parameter: Modell: CCM2 Betriebsspannung: 10–30 V DC Steuerleistung: 12 V x 3 A = 36 W, 24 V x 3 A = 72 W; über 24 V, maximale Leistung 120 W Nennstrom: 3 A Maximalstrom: 5 A PWM-Pulsbreiten-Einstellbereich: 5 %–95 % Potentiometer: Widerstandswert 10 kΩ, Kabellänge 20 cm, Öffnung 8 mm, Ausgangsspannung: ca. 0–100 % der Eingangsspannung Abmessungen des Drehzahlreglers: ca. 74 x 47 x 28 mm / 3 x 2 x 1,1 Zoll. Das Potentiometer dient zur Drehzahlregelung. Mit den CW/CCW-Schaltern kann die Drehrichtung (im Uhrzeigersinn und gegen den Uhrzeigersinn) gesteuert und der Motor angehalten werden. Hinweis: Motor 1. Blockieren Sie den Motor während des Betriebs nicht mit Gegenständen. Beispielsweise darf kein Klebstoff durch die rotierende Welle in das Lager gelangen, da dies den Motorbetrieb beeinträchtigt. 2. Die Rotation der Welle kann die Lebensdauer des Motors negativ beeinflussen. Um die Lebensdauer zu verlängern, stellen Sie sicher, dass die Last innerhalb der Spezifikationen liegt. Überlasten Sie die Welle nicht und platzieren Sie keine Gegenstände, die ihre Rotation behindern. 3. Die Verwendung einer großen, exzentrischen oder abstrahlenden Last ist schädlich für die Lebensdauer des Motors. 4. Lagern Sie den Motor nicht in Umgebungen mit extremen Temperaturen oder hoher Luftfeuchtigkeit oder in Umgebungen mit korrosiven Gasen, da dies seine Effizienz verringert. 5. Betreiben Sie den Motor nicht in Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit. 6. Wenn Lötarbeiten an den Plus- und Minuspolen des Netzteils des Motors erforderlich sind, muss die Temperatur des Lötkolbens 340 °C ± 40 °C betragen und die Aufheizzeit weniger als 3 Sekunden. Verformen Sie den Kunststoff nicht. Verhindern Sie, dass Lötzinn in den Motor tropft oder das Drahtende während des Betriebs bricht. Dies kann den Motorbetrieb beeinträchtigen. 7. Stellen Sie sicher, dass die Motorwelle nicht klemmt. Im Betrieb überhitzt der Motor schnell und seine Anbauteile werden beschädigt. 8. Aufgrund mangelnder Fachkenntnisse des Personals kann die Qualität des Motors nicht garantiert werden, wenn die im Handbuch genannten Probleme auftreten oder bei einer oberflächlichen Prüfung ein offensichtlicher Defekt festgestellt wird. 9. Stellen Sie sicher, dass die angegebene Leistung innerhalb des Messbereichs liegt. 10. Riemenscheiben oder Zahnräder dürfen nicht mit Gewalt montiert werden. 11. Ist die Schraube bei der Motorinstallation zu lang, kann dies zu Kontakt zwischen Motor und Rotor führen und die Leistung beeinträchtigen. Steuerung: 1. Der Eingang des Drehzahlreglers für Gleichstrommotoren ist Gleichstrom und darf nicht direkt an eine Wechselstromversorgung (z. B. 220-V-Haushaltsmotoren) angeschlossen werden, da dies zu Schäden führt. 2. Die Plus- und Minuspolung der Gleichstromversorgung darf nicht vertauscht werden, da dies den Regler beschädigt. 3. Der Motor kann mit positiver oder negativer Polarität angeschlossen werden. Sollte die Drehrichtung von der erwarteten abweichen, kann sie durch Anpassen der Verkabelung korrigiert werden. 4. Mit dem Potentiometerknopf lässt sich das Tastverhältnis des Reglerausgangs und somit
