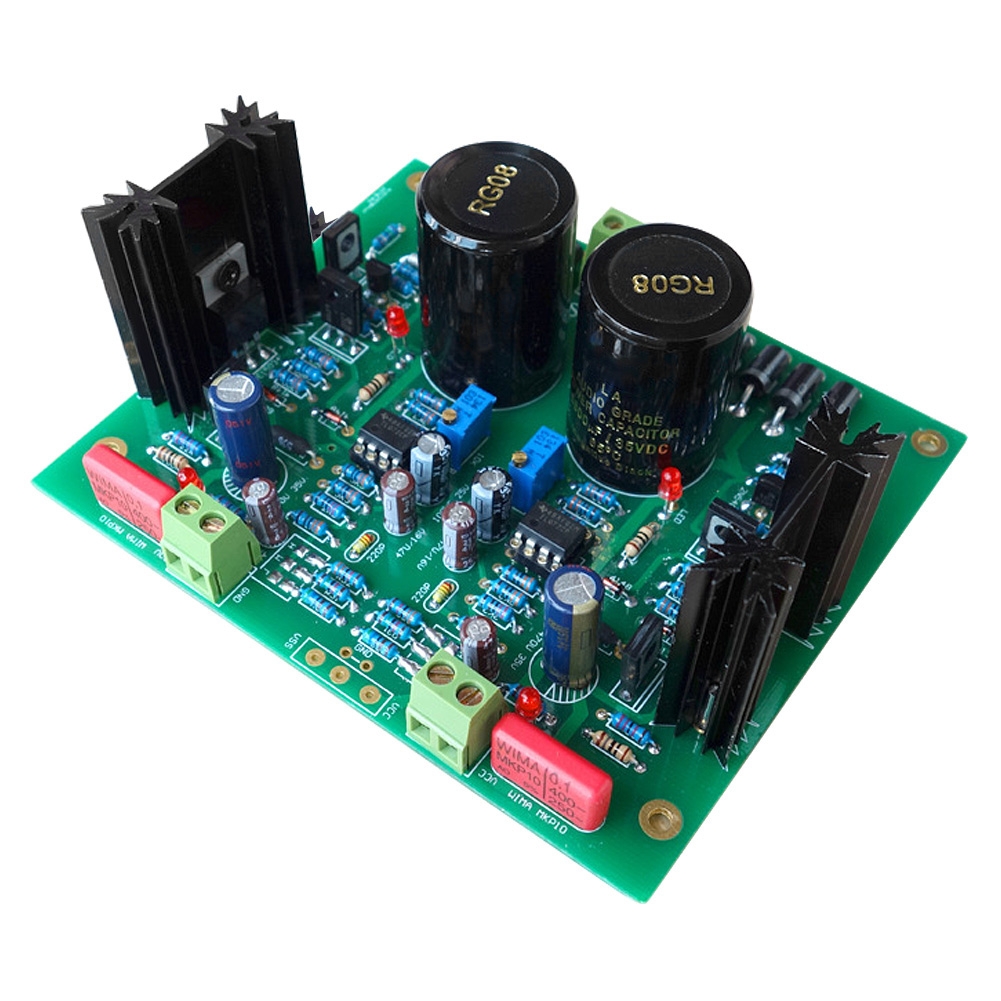

Geregelte Netzteilplatine Studer900 Diy-kit Positive Negative Voltage Power Supply

1. Die Schaltungsarchitektur ist sehr gut und deutlich fortschrittlicher als herkömmliche Spannungsregler mit drei Anschlüssen und WJ-Netzteile. 2. Dank exzellenter Verdrahtung und hochwertiger linearer Bauteile ist die Ausgangsgenauigkeit sehr hoch und die Restwelligkeit gering. 3. Doppelseitige Leiterplatte für stabile Leistung und lange Lebensdauer. 4. Hochwertige Bauteile: Schottky-Gleichrichterröhre, NOVER-Kondensator, ON Tube King 15034 Ausgangsröhre, einstellbarer Widerstand. 5. Der Doppeloperationsverstärker TL072 dient zur Regelung der Referenzspannung. Artikeltyp: Geregelte Netzteilplatine. Material: Kunststoff, Aluminium. Maximaler Betriebsstrom: 1,5 A, 2 Kanäle à 3 A. Eingangsspannungsbereich: Doppelt 9 V – Doppelt 24 V (4-adriger Transformator). Ausgangsspannung: ± 5 V DC bis 28 V DC oder doppelt 5 V DC bis doppelt +28 V DC, mit Kurzschlussschutz. Maximaler Ausgangsstrom: 2 A. Platinengröße: 102 × 118 × 37 mm. Die Platine verfügt über drei Spannungsstufen: H (Hoch): Ausgangsspannung über 20 V, maximal 28 V, geeignet für diskrete Bauteile in Pegelschaltungen. M (Mittel): 12–18 V, geeignet für Vorverstärker. L (Niedrig): Ausgangsspannung 5–9 V, geeignet für DAC-Netzteile. Nach der Einstellung der Stufe kann der einstellbare Widerstand feinjustiert werden, um den genauen Wert zu erreichen. Der entsprechende Widerstand von H beträgt 33 kΩ, der von M 12–18 kΩ (je höher der Widerstand, desto höher die Spannung, aber auch die Mindestspannung steigt). Der entsprechende Widerstand von L beträgt 3,3–6,8 kΩ. Wenn Sie zwei unabhängige Gleichspannungsausgänge (z. B. 5 V und 9 V) benötigen, können Sie diese direkt am grünen Anschluss ausgeben. Um die positive und negative Versorgungsspannung des Operationsverstärkers einzustellen, können Sie den Draht oberhalb der vergoldeten Bondfläche in der Mitte kurzschließen und dann die positive Spannung an VCC und die negative Spannung an GND (Erdung VSS) ausgeben. (8 x 5A Gleichrichterröhre, 2 x 8-Bit-Operationsverstärkersitz, 4 x 2-polige Klemmenleiste, 2 x BD104, 4 x BD139, 2 x 1503420, 0 x BI-Einstellwiderstand 10 kΩ, 2 x 6800 μF/35 V, 2 x 470 μF/25 V, 2 x 100 μF/35 V, 2 x großer WIMA104, 4 x 47 μF/25 V, 4 x Kupfersäule, 4 x Mutter, 3 x Schraube, 2 x) 2N54014 x rote LED, 2 x TL0722 x schwarzer Kühlkörper, 4 x isolierte Klemmen, 6 x Kunststoffabstandshalter, 1 x Leiterplatte, 2 x R22J, 4 x 41482 x 47332 x Farbring 220P48 x Widerstand
