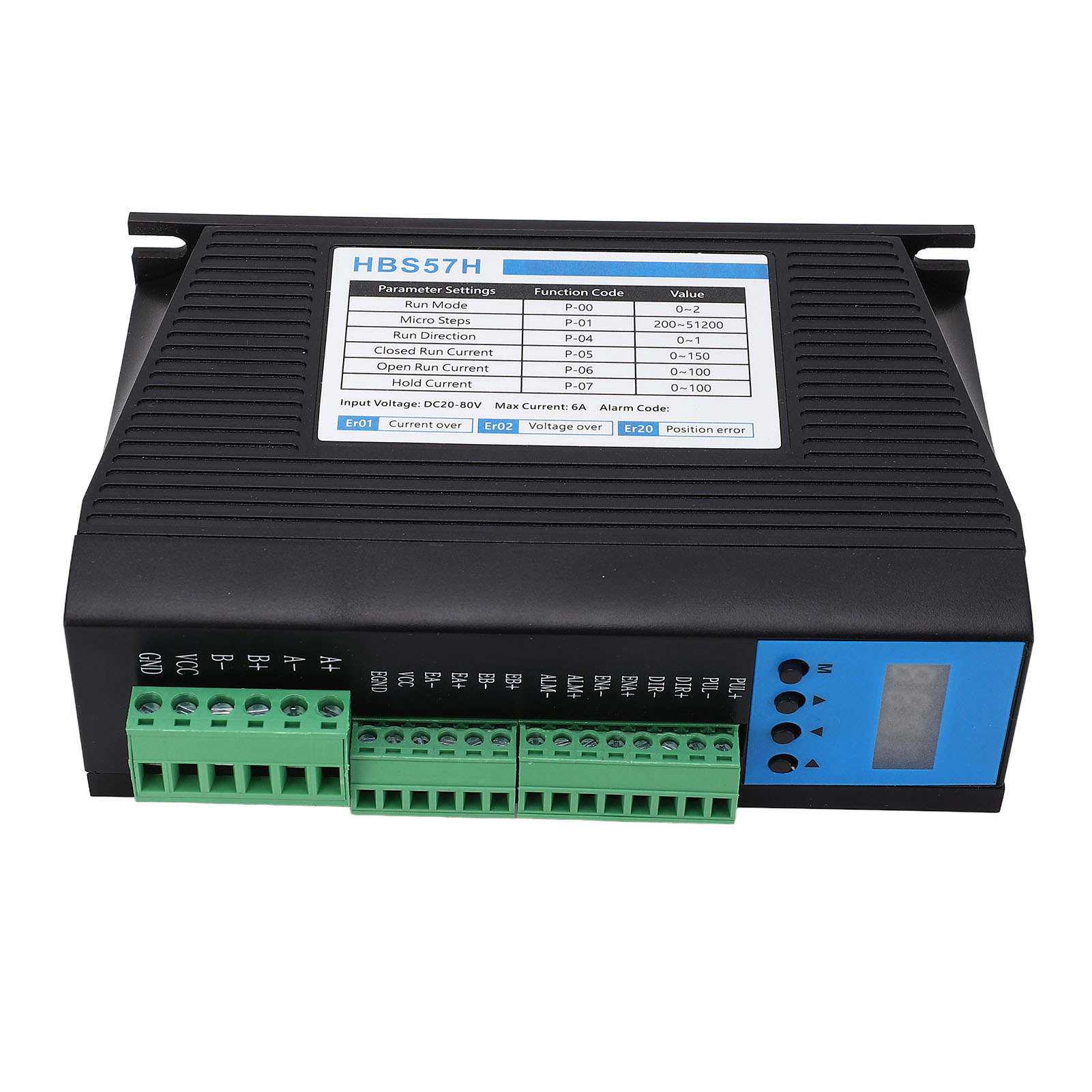

Geschlossener Cnc-fräsachsenregler, Schwarzes Gehäuse, 20-80v Dc-schutz, Für Schrittmotoren

Willkommen in unserem Shop ! Entdecken Sie unseren Schrittmotor-Treiber HBS57H, ein hochpräzises Closed-Loop-Steuergerät. Hier sind die vollständigen Details dieses Artikels: **Hauptmerkmale:** - **Closed-Loop-Steuerung:** Verwendet einen fortschrittlichen Closed-Loop-Vektorsteuerungsalgorithmus für Strom, Geschwindigkeit und Position. - **Einstellbarer Strombereich:** Ermöglicht die beliebige Einstellung des Verhältnisses zwischen statischem und dynamischem Strom im Bereich von 0 bis 7 A. - **Anwendbare Modelle:** Ausgestattet mit einem hochpräzisen 1000-Linien-Encoder, kompatibel mit zweiphasigen Hybrid-Schrittmotoren der Serien 42 bis 60. - **Signal und Frequenz:** Differentielle Signaleingabe mit Optokoppler-Isolation, Impulsantwortfrequenz bis zu 300 kHz. - **Mehrfachschutz:** Integrierte Schutzfunktionen gegen Überstrom, Überspannung, Überdrehzahl, Überhitzung und Nachlauffehler. Unterstützt den Steuerungsmodus durch Befehlseingabe. **Technische Spezifikationen:** - **Farbe:** Schwarzes Gehäuse - **Modell:** HBS57H - **Klemmenanschlüsse:** - A+ / A-: Motorwicklung Phase A (positiv/negativ) - B+ / B-: Motorwicklung Phase B (positiv/negativ) - +VDC / GND: Stromversorgung positiv/negativ - EB+ / EB-: Encodereingang Phase B (positiv/negativ) - EA+ / EA-: Encodereingang Phase A (positiv/negativ) - VCC / EGND: Encoder-Stromversorgung +5V / Masse - PU+ / PU-: Impulseingang (positiv/negativ) - DR+ / DR-: Richtungseingang (positiv/negativ) - ENA+: Motorfreigabeeingang (positiv) **Elektrische Parameter:** - Dauerausgangsstrom: 1 A (min) bis 6 A (max) - Eingangsspannung: 20 VDC (min) bis 80 VDC (max) - Logikeingangsstrom: 7 mA (min) bis 20 mA (max), typischer Wert 10 mA - Maschinenleistung: 50 W (max) - Impulsfrequenz: 0 bis 300 kHz - Isolationswiderstand: 500 MΩ (min) **Konfigurationsparameter:** - Betriebsmodus (P-00): 0 bis 2 - Mikroschritte (P-01): 200 bis 51200 - Betriebsrichtung (P-04): 0 bis 1 - Betriebsstrom im Closed-Loop-Modus (P-05): 0 bis 150 - Betriebsstrom im Open-Loop-Modus (P-06): 0 bis 100 - Haltestrom (P-07): 0 bis 100 **Lieferumfang:** 1 x Schrittmotor-Treiber HBS57H
