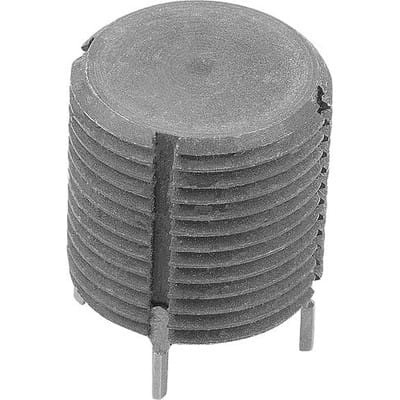

GEWINDEEINSATZ VOLLKÖRPER STAHL, M30x2

Werkstoff: Gewindeeinsatz Stahl. Ausführung: passiviert. Bestellbeispiel: Gewindeeinsatz Vollkörper K0400.10X125 Einbauwerkzeug K0400.810 Hinweis: Gewindeeinsätze ermöglichen die Wiederverwendung bzw. Reparatur von beschädigten, ausgerissenen und festgefressenen Gewindebohrungen. Somit ist auch die Ausschussrückgewinnung von hochwertigen Produkten möglich. Gewindeeinsätze eignen sich für den Einsatz in unterschiedlichen Werkstoffen, auch für Leichtmetalle und Gussteile. Zul. Maßabweichungen: Bei den aufgeführten Gewinden gilt die Toleranzklasse mittel, d.h. 6g für Bolzengewinde. Restliche Maße ±0,25 mm. Vollkörper-Gewindeeinsätze werden dann verwendet, wenn in Werkstücken zu groß gebohrte Gewindelöcher oder nicht eingehaltene Bohrabstände wieder neu gefertigt werden sollen. Technischer Hinweis siehe Bedienungsanleitung für Gewindeeinsätze. Vorteile: - Leichter und schneller Einbau. - Der Einsatz wird mit Keilen fixiert, so dass ein Verdrehen aufgrund von Verwindungen oder Vibrationen verhindert wird. - Außer dem Einbauwerkzeug sind keine weiteren Sonderwerkzeuge erforderlich. Zeichnungshinweis: 1) Arretierkeil Ausbau Bohrer Ø: 25,8 Ausbau Bohrtiefe: 6,4 Ausführung 1: Vollkörper Bestellnummer Einbauwerkzeuge: 07662-830 Bestellnummer Montagewerkzeug: 07662-830 D2=Außengewinde: M30x2 Einbau Bohrer Ø: 28 Einbau Gewinde- bohrer: M30x2 Einbau Mindest- Gewindetiefe: 34,5 Einbau Senk Ø +0,25: 30,3 L Länge: 30 RoHS: true UNSPSC Code: 31161509
