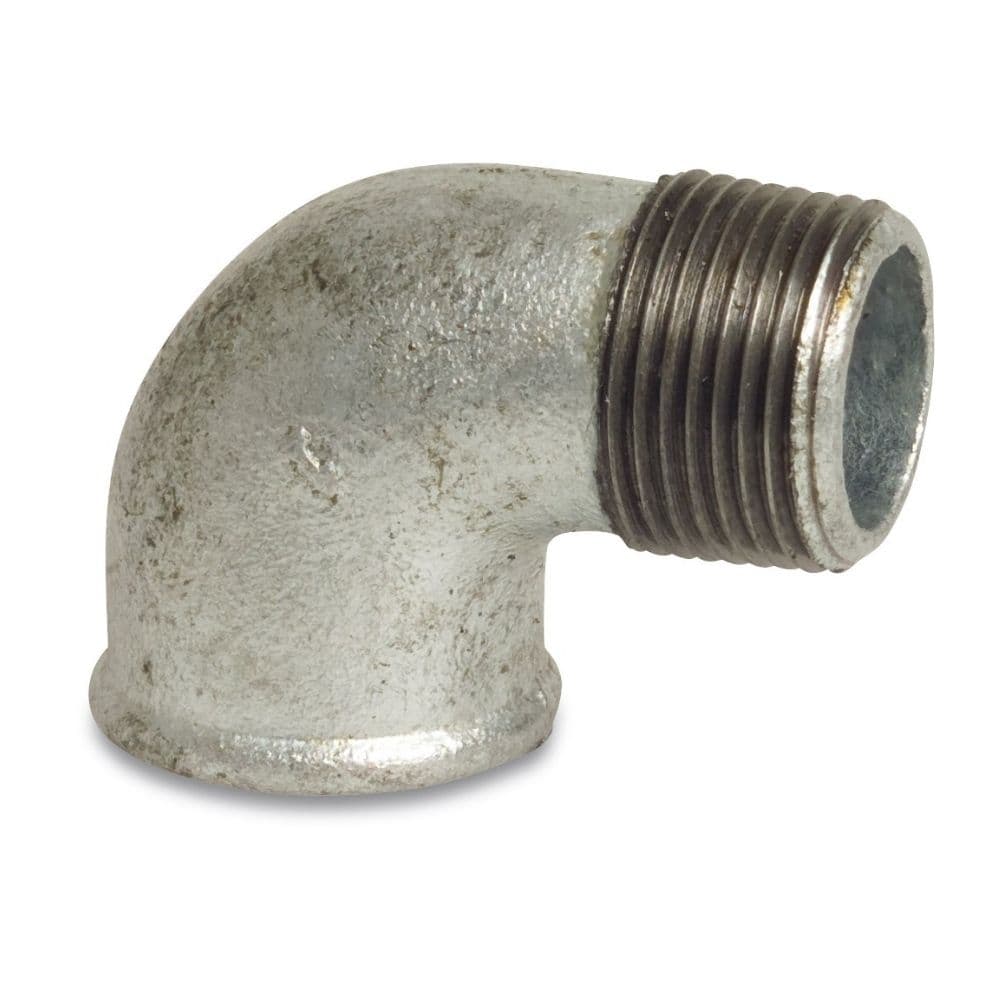

Gewindefitting Temperguss Winkel 90° 3/4 Ig X 3/4 Ag

Gewindefitting Temperguss Winkel 90° 3/4 IG x 3/4 AG Bei Tempergussfittings handelt es sich um Rohrverbindungsteile, die allgemein der Fortleitung von Flüssigkeiten sowie Gasen dienen. Die Einsatzgebiete sind äußerst vielfältig: von der Sanitär- und Heizungs- und Gasinstallation über Kälte- und Klimaanlagen, Sprinkler- und Gaslöschanlagen, Industrie-Anlagenbau, Maschinenbau, Tankstellenbau, Papier- und Druckmaschinenbau bis zum Nutzfahrzeugbau. Die Gewindeverbindungen sind nicht selbstdichtend. Zur Abdichtung sollte z. B. Teflonband oder Hanf verwendet werden. Technische Daten: Zulassung: DVGW Norm: DIN EN 10242 / UBA METALLE Oberflächenbehandlung: Verzinkt Werkstoff: Gusseisen Zugfestigkeit: < 350 N/mm² Temperatur / maximal zulässiger Betriebsdruck: -20°C bis 120°C bei 25 bar (bis 300°C bis 20 bar) IG = Innengewinde AG= Außengewinde = Zoll 1 IG x 2AG = 1 Zoll Innengewinde x 2 Zoll Außengewinde Gewindetyp: Die Gewinde aller Rohrverschraubungen sind nach den gängigen Normen ISO 7-1/EN 10226-1 (Innen- und Außengewinde) sowie ISO 228-1 (Überwurfmuttern der Verschraubungen) gefertigt. Die Außengewinde sind konisch/kegelig. Die Innengewinde sind parallel/zylindrisch. Alle Gewinde werden standardmäßig in Zoll angegeben. Abgedichtet werden die Gewinde mit einem geeigneten Gewindedichtmaterial wie z. B. PTFE-Gewindedichtband oder Gewindedichthanf. Whitworth-Rohrgewinde für Gewinderohre und FittingsGewinde in ZollAußengewinde in mmInnengewinde / Kerndurchmesser in mmGänge je InchSteigung in mm1/413,15711,445191,3373/816,66214,95191,3371/220,95518,631141,8143/426,44124,117141,814133,24930,291112,3091 1/441,9138,952112,3091 1/247,80344,845112,309259,61456,656112,309
