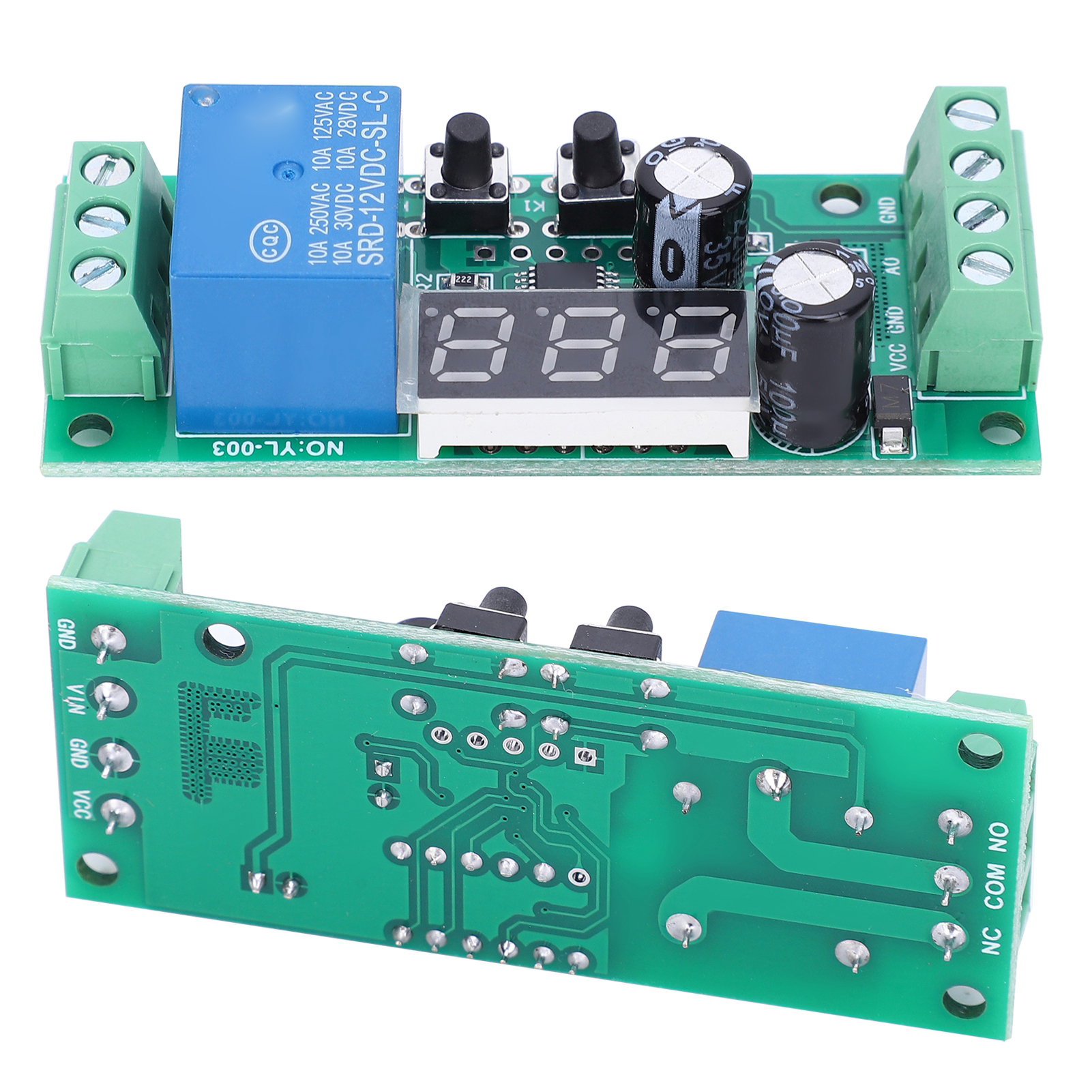

Gleichspannungserkennungsmodul, Digitalanzeige, Hochpräzises Relais, 12-v-gleichstrom-elektronikbauteil

1. Kompakte Größe, leicht zu transportieren und zu verstauen, großer Spannungsmessbereich, effizient und komfortabel. 2. 12-Bit-AD-Mikrocontroller für hohe Messgenauigkeit und starke Störfestigkeit. 3. Gefertigt aus professionellen Leiterplattenmaterialien für stabile Leistung und lange Lebensdauer. 4. Betriebsspannung: 12 V DC, Messbereich: 0–55 V DC, Relaislebensdauer: 100.000 Schaltzyklen. 5. Strenge Qualitätskontrolle und -sicherung, hohe Sicherheit für sorgenfreien Einsatz. Artikeltyp: Gleichspannungserkennungsmodul Material: Leiterplatte Betriebsspannung: 12 V DC Messbereich: 0–55 V DC Relaislebensdauer: 100.000 Schaltzyklen Messgenauigkeit: 12-Bit-AD-Chip Schnittstellenbeschreibung: Eingangsanschluss: VCC: Positive Versorgung GND: Negative Versorgung AO: Positiver Anschluss der gemessenen Spannung GND: Negativer Anschluss der gemessenen Spannung Ausgang: NC: NC-Anschluss COM: COM-Anschluss NO: NO-Anschluss Tastenbeschreibung: K1: Kurz drücken zum Einstellen, 2 Sekunden lang drücken zum Ein-/Ausschalten der Anzeige K2: Kurz drücken zum Einstellen der ausgewählten Zeit + 1, 0,5 Sekunden lang drücken zum Erhöhen des Anzeigemodus um 1 Produktfunktion (wenn die gemessene Spannung angezeigt wird, Taste K2 0,5 Sekunden lang drücken, um den Modus + 1 einzustellen): P-1: Lastüberwachung: Wenn die Messung unter VL liegt, ist das Relais geschlossen. P-2: Durchflussüberwachung: Wenn die gemessene Spannung über VH liegt, ist das Relais geöffnet; wenn sie unter VL liegt, ist das Relais ebenfalls geöffnet. P-3: Relais außerhalb des Funkspalts: Wenn die Schaltspannung zwischen VL und VH liegt, ist das Relais geöffnet; andernfalls ist es geschlossen. P-4: Relais innerhalb des Funkspalts: Wenn die gemessene Spannung zwischen VL und VH liegt, ist das Relais eingeschaltet; andernfalls ist es geöffnet. P-5: Überspannung: Wenn die gemessene Spannung über VL liegt, ist das Relais geschlossen; wenn sie unter VL liegt, ist das Relais geöffnet. P-6: Überspannungsabschaltung: Wenn die gemessene Spannung über VL liegt, ist das Relais geöffnet; wenn sie unter VL liegt, leitet das Relais die Überspannung ab. Beschreibung der Einstellparameter (das Modul zeigt im Ausgangszustand den gemessenen Spannungswert an): 1. Drücken Sie die erste Digitaltaste „K1“, um die Hunderterstelle blinken zu lassen. Stellen Sie anschließend den unteren Grenzwert der Hunderterstelle ein. Drücken Sie danach die Tasten „K2“ (0 bis 9), um den Wert zu ändern. 2. Nach dem Einstellen der Hunderterstelle drücken Sie die zweite Digitaltaste „K1“, um die Zehnerstelle blinken zu lassen und den unteren Grenzwert der Zehnerstelle einzustellen. Drücken Sie anschließend die Tasten „K2“ (0 bis 9), um den Wert zu ändern. 3. Nach dem Einstellen der Zehnerstelle drücken Sie die dritte Digitaltaste „K1“, um die Einerstelle blinken zu lassen und den unteren Grenzwert einzustellen. Drücken Sie anschließend die Tasten „K2“ (0 bis 9), um den Wert zu ändern. 4. Nach dem Einstellen der Einerstelle drücken Sie die vierte Digitaltaste „K1“, um die Hunderterstelle blinken zu lassen und den oberen Grenzwert einzustellen. Drücken Sie anschließend die Tasten „K2“ (0 bis 9), um den Wert zu ändern. 5. Nach dem Einstellen der Hunderterstelle drücken Sie die fünfte Digitaltaste „K1“, um die Zehnerstelle blinken zu lassen und den oberen Grenzwert einzustellen. Drücken Sie anschließend die Tasten „K2“ (0 bis 9), um den Wert zu ändern. 6. Nach dem Einstellen der Einerstelle drücken Sie die fünfte Digitaltaste „K1“, um die Zehnerstelle blinken zu lassen und den oberen Grenzwert einzustellen. Drücken Sie anschließend die Tasten „K2“ (0 bis 9), um den Wert zu ändern. Um die Zehnerstelle einzustellen, drücken Sie die Taste „K1“ ( 6. Taste), um die Digitalanzeige blinken zu lassen. Um die obere Grenze der Einerstelle einzustellen, drücken Sie „K2“ (0–9) und stellen Sie den Wert auf 7 ein. Nach der Einstellung der Einerstelle drücken Sie die Taste „K1“ (7. Taste), um die Digitalanzeige in den Ausgangszustand zurückzusetzen und den gemessenen Spannungswert anzuzeigen. Wird während der Einstellung 2 Sekunden lang keine Taste gedrückt, kehrt das Gerät automatisch zur Ausgangsoberfläche zurück und die Einstelldaten werden gespeichert. 1 x DC-Spannungsmessmodul
