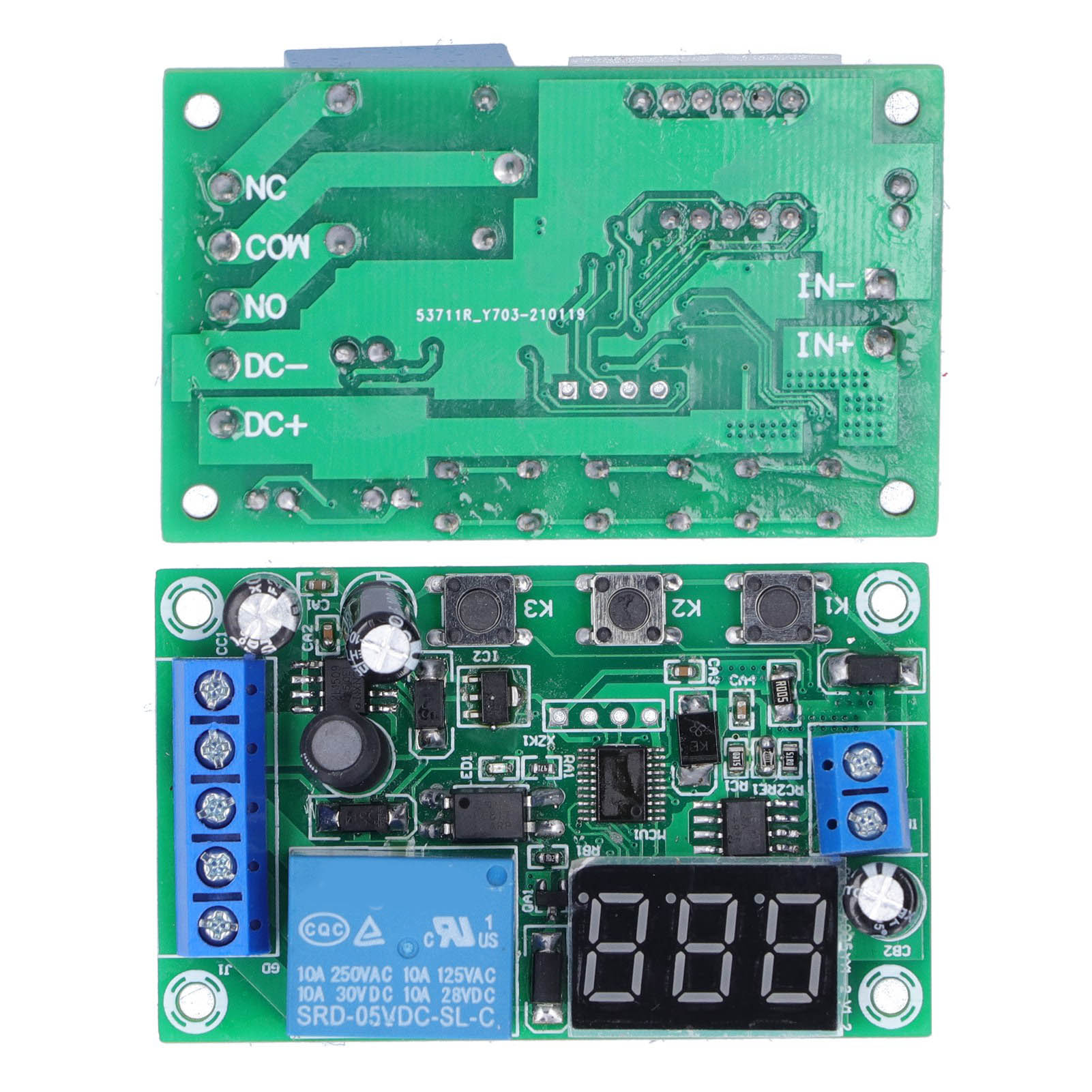

Gleichstrom-erkennungsmodul Mit Relais, Schalter, Sensor, Digitalanzeige, Motorsteuerung 12 V

1. Steuermodul: Bei zu hohem oder zu niedrigem Strom schaltet das Relais die Leitung ein oder aus bzw. gibt ein Signal aus. 2.Messbereich: Erfasst bequem Gleichstromströme von 7–30 V zwischen 0 und 10 A. Die Messspannung entspricht der Eingangsspannung. 3.Praktische Anwendung: Mit Fehlerkalibrierungsfunktion. Das Display kann zur Reduzierung des Stromverbrauchs bei längerem Betrieb abgeschaltet werden. 4.Hohe Genauigkeit: Das Strommessmodul bietet eine hohe Genauigkeit von bis zu 0,01 A und gewährleistet so geringe Fehler für einfacheres und effizienteres Arbeiten. 5.Einfache Bedienung: Das Digitaldisplay zeigt den Betriebszustand übersichtlich an. Die einfache Bedienung beugt zudem Störungen vor. Produkttyp: Gleichstrommessmodul. Produktmodell: YYI- 2.Bei zu hohem oder zu niedrigem Messstrom schaltet das Steuerrelais den Stromkreis ein oder aus bzw. gibt ein Signal aus. Erfassungsbereich: Gleichstrom 7–30 V, Stromstärke 0–10 A, Erfassungsspannung entspricht der Eingangsspannung; Erfassungsgenauigkeit: 0,01 A (10 mA); Fehlerkalibrierung: Mit Fehlerkalibrierungsfunktion, Display kann zur Reduzierung des Stromverbrauchs bei längerer Laufzeit abgeschaltet werden; Standby-Strom: ca. 20 mA; Relaisausgang: Steuert das Ein- und Ausschalten von Gleichstromleitungen bis 10 A; Funktionsbeschreibung: 1. P-11: Bei einem gemessenen Strom größer als I1 schließt das Relais; bei einem gemessenen Strom kleiner als I1 öffnet das Relais; 2.P-12: Bei einem gemessenen Strom größer als I1 schließt das Relais und bleibt bis zum Abschalten der Platine geschlossen; 3.P-21: Bei einem gemessenen Strom größer als I2 schließt das Relais; bei einem gemessenen Strom kleiner als I1 öffnet das Relais; 4.P-22: Bei einem gemessenen Strom größer als I2 schließt das Relais. und es bleibt immer geschlossen, bis die Platine ausgeschaltet wird; 5.P-31: Wenn der gemessene Strom kleiner als I1 ist, ist das Relais geschlossen; wenn der Strom größer als I2 ist, ist das Relais geöffnet; 6.P-32: Wenn der gemessene Strom kleiner als I1 ist, ist das Relais geschlossen; und es bleibt immer geschlossen, bis die Platine ausgeschaltet wird; 7. P-41: Wenn der gemessene Strom zwischen I1 und I2 liegt, ist das Relais geschlossen, andernfalls ist das Relais geöffnet; 8. P-42: Wenn der gemessene Strom zwischen I1 und I2 liegt, ist das Relais geschlossen; und es bleibt immer geschlossen, bis die Platine ausgeschaltet wird; 9. P-51: Wenn der gemessene Strom kleiner als I1 oder größer als I2 ist, ist das Relais geschlossen, andernfalls ist das Relais geöffnet; 10. P-52: Wenn der gemessene Strom kleiner als I1 oder größer als I2 ist, ist das Relais geschlossen; und es bleibt immer geschlossen, bis die Platine ausgeschaltet wird; Einstellhinweise: 1. Schalten Sie das Gerät ein, um den gemessenen Strom anzuzeigen. (Wenn der Messstromanschluss nicht angeschlossen ist, ist die Anzeige normal.) 2.Beim ersten Drücken von K1 sollte die Reaktion länger als eine Sekunde dauern, um Fehlauslösungen zu vermeiden. Auf dem Bildschirm wird Folgendes angezeigt: P 11: K2-Einstellmodus, K3-Einstellfunktion. 3.Drücken Sie K1 ein zweites Mal. Der Bildschirm blinkt: 0,05 bedeutet, dass der Schwellenwert I1 0,05 A beträgt. K2 dient zum Einstellen von I1 (Plus), K3 zum Einstellen von I1 (Minus). 4.Drücken Sie K1 ein drittes Mal. Der Bildschirm blinkt: 0,10 bedeutet, dass der Schwellenwert I2 0,1 A beträgt. K2 dient zum Einstellen von I2 (Plus), K3 zum Einstellen von I2 (Minus). 5.Drücken Sie K1 ein viertes Mal. Der Bildschirm zeigt den gemessenen Strom an. Das Gerät befindet sich nun im Standby-Modus. 6.Im Standby-Modus können Sie durch langes Drücken von K2 oder K3 den Messfehler feinjustieren. Lieferumfang: 1 x Gleichstrom-Erkennungsmodul
