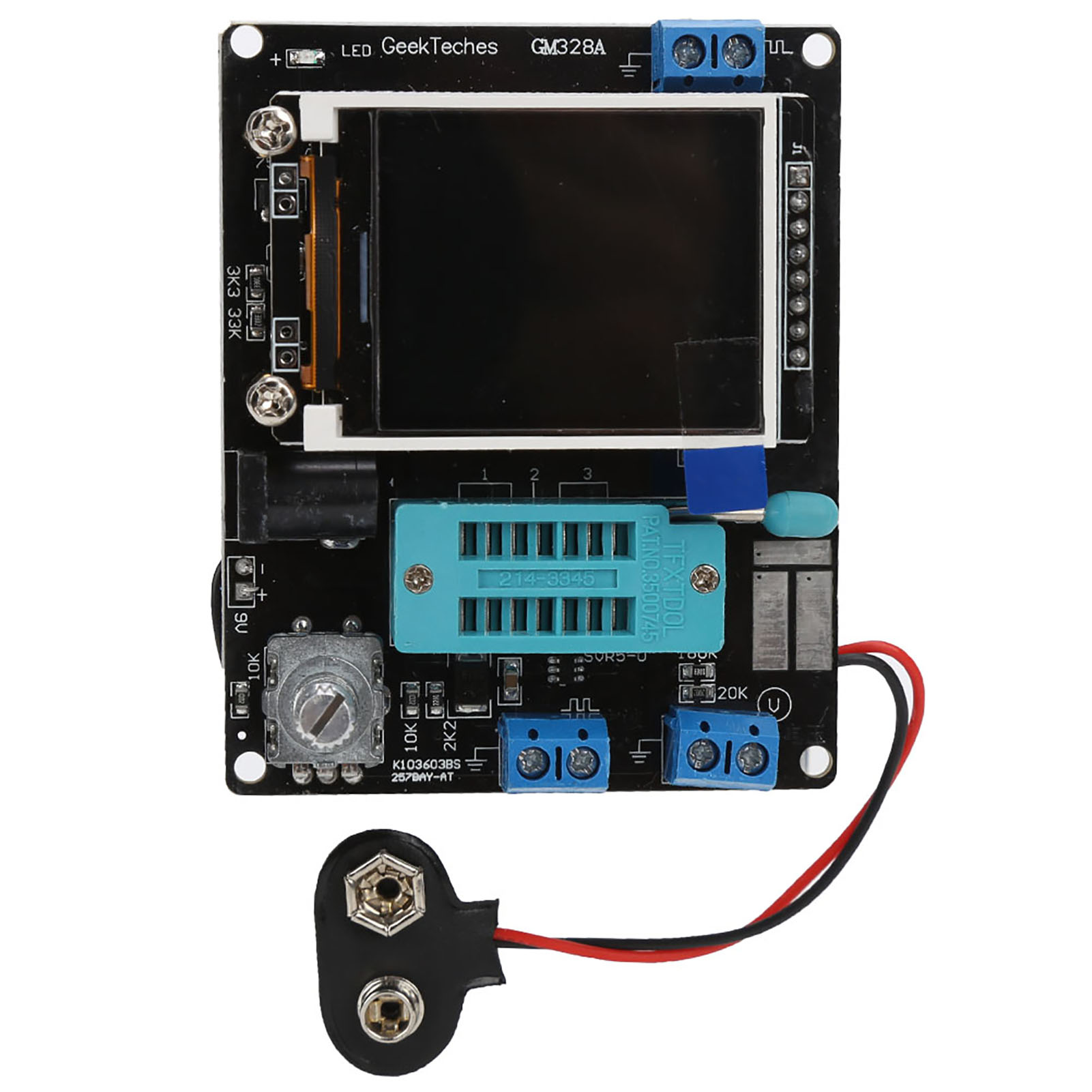

Gm328 Komplettes Transistortestgerät Mit Kleinem Bildschirm, Frequenz- Und Spannungsmessung, Pwm-generator

1. Verwendung eines Ein-Chip-Mikrocomputers ATMEAG328P im DIP-28-Gehäuse mit IC-Block. 2. Das Display verfügt über eine 160x128-Pixel-Farbanzeige mit 8x20 Zeichen im Vollbildmodus, 16-Bit-Farbtiefe und grafischen Darstellungselementen. 3. Steuerung über einen Drehschalter, Ein-Knopf-Messung, automatische Abschaltung. 4. Betrieb mit einer 9-V-Zelle (nicht im Lieferumfang enthalten), alternativ mit Netzteil. Der Stromverbrauch beträgt ca. 30 mA, nach dem Abschalten ca. 20 nA. 5. Automatische Erkennung von NPN- und PNP-Transistoren, FETs, Dioden, Doppeldioden, Thyristoren und Silizium-Gleichrichtern sowie automatische Identifizierung der Pinbelegung. 6. Messung des Stromverstärkungsfaktors, der Basis-Emitter-Schwellenspannung und des Kollektor-Emitter-Leckstroms im Abschaltzustand von NPN- und PNP-Trioden. 7. Identifizierung von Darlington-Transistoren anhand der Basis-Emitter-Schwellenspannung der Triode und des hohen Stromverstärkungsfaktors. 8. Erkennung von Leistungstrioden und eingebauten Schutzdioden von FETs. 9. Prüfung der Gate-Source-Einschaltspannung, des Drain-Source-Widerstands und der Gate-Source-Kapazität von FETs. 10. Es können bis zu zwei Widerstände gleichzeitig gemessen werden, sodass auch die einstellbaren Widerstände an den drei Anschlüssen gemessen werden können. Wird der einstellbare Widerstand bis zum Endpunkt eingestellt, kann nur ein Widerstandswert gemessen werden. 11. Die Widerstandsmessung erfolgt mit einer maximalen Auflösung von 0,01 Ω. Messbereich bis 50 MΩ. 2. Messbereich für Kondensatoren von 25 pF bis 100 mF mit einer Auflösung von 1 pF. 3. Bei Kondensatoren mit einer Kapazität von mehr als 90 nF wird gleichzeitig der äquivalente Serienwiderstand (ESR) gemessen. Die Auflösung des äquivalenten Serienwiderstands beträgt bis zu 0,01 Ω. 14. Bei Kondensatoren mit einer Kapazität über 5000 pF wird auch der Spannungsabfall nach dem Laden angezeigt. Dieser Wert gibt Aufschluss über den Gütefaktor (Q-Wert) des Kondensators. 15. Es können bis zu zwei Dioden gleichzeitig gemessen werden; deren positive und negative Durchlassspannung werden angezeigt. 16. Die LED wird ebenfalls als Diodensymbol dargestellt, da sie eine deutlich höhere Durchlassspannung als eine normale Diode aufweist. 17. Eine Spannungsstabilisierungsdiode mit einer Sperrspannung unter 4,5 V kann ebenfalls erkannt und als Doppeldiodensymbol angezeigt werden. Die positiven und negativen Pole haben jeweils ein Diodensymbol mit einer Durchlassspannung von ca. 700 mV, die Durchlassspannung des anderen Diodensymbols ist ein geregelter Wert. Messen Sie daher nicht gleichzeitig eine normale Diode und eine Spannungsstabilisierungsdiode. 18. Bei der Prüfung einer einzelnen Diode wird gleichzeitig die Sperrschichtkapazität des PN-Übergangs gemessen. Die PN-Übergangskapazität des Transistors kann ebenfalls geprüft werden. Hierbei können entweder nur Basis und Emitter oder Basis und Kollektor des Transistors gleichzeitig angeschlossen werden. 19. Kondensatoren unter 25 pF können ebenfalls geprüft werden. Für diese Prüfung wird zunächst ein 30-pF-Kondensator vorbereitet, zuerst dieser gemessen, dann der zu prüfende Kondensator parallel dazu gemessen und der Messwert des 30-pF-Kondensators vom Ergebnis subtrahiert. 20. Die Induktivität wird gleichzeitig für Widerstände bis 2100 Ω im Bereich von 0,01 mH bis 20 H gemessen. 21. Der Prüfvorgang dauert etwa 2 Sekunden; bei größeren Kondensatoren und Induktivitäten verlängert sich die Messzeit. 2. Zusätzliche Funktionen umfassen Frequenzmessung, Spannungsmessung, Rechteckwellengenerator, PWM-Generator, Infrarot-Fernbedienungsdekodierung, Infrarot-Fernbedienungscode, DS18B20-Temperatursensortest, DHT11-Temperatur- und Feuchtigkeitssensortest, Farbauswahl, Debug-Kalibrierung, Dauertest usw. 2. Der Frequenzmessbereich reicht von 1 Hz bis 1 MHz oder höher. Bei einer Messfrequenz unter 25 kHz kann die Periodendauer mit einer Auflösung von 0,001 mHz angezeigt werden. 2. Gleichspannungsmessung bis 50 V. 2. Ausgabe eines Rechtecksignals mit verschiedenen Frequenzoptionen, die höchste Ausgabefrequenz beträgt 2 MHz. 2. Ausgabe eines Pulssignals mit fester Frequenz und einstellbarem Tastverhältnis (PWM), Tastverhältniseinstellung von 1 % bis 99 %. 2. Separate Kapazitätsmessfunktion, die Testmethode ist die kontinuierliche Messung. Für 2 µF- bis 50 µF-Kondensatoren kann die Kapazität direkt im Schaltkreis gemessen werden. (Der Stromkreis, in dem sich der zu messende Kondensator befindet, muss abgeschaltet und der Kondensator vollständig entladen sein.) 28. Thyristoren und Silizium-gesteuerte Gleichrichter erkennen nur ihre Pinbelegung und benötigen zudem einen geringeren Triggerstrom als der vom Tester bereitgestellte. Der Tester liefert maximal 6 mA Triggerstrom. 29. Die Infrarot-Fernbedienungs-Dekodierung und -Kodierung unterstützt Kodierungsformate für TC9012- und upD6121-Chips. Zustand: 100 % neu. Artikeltyp: GM328-Transistortester. Material: Kunststoff. Farbe: Schwarz. Lieferumfang: 1 x Transistort
