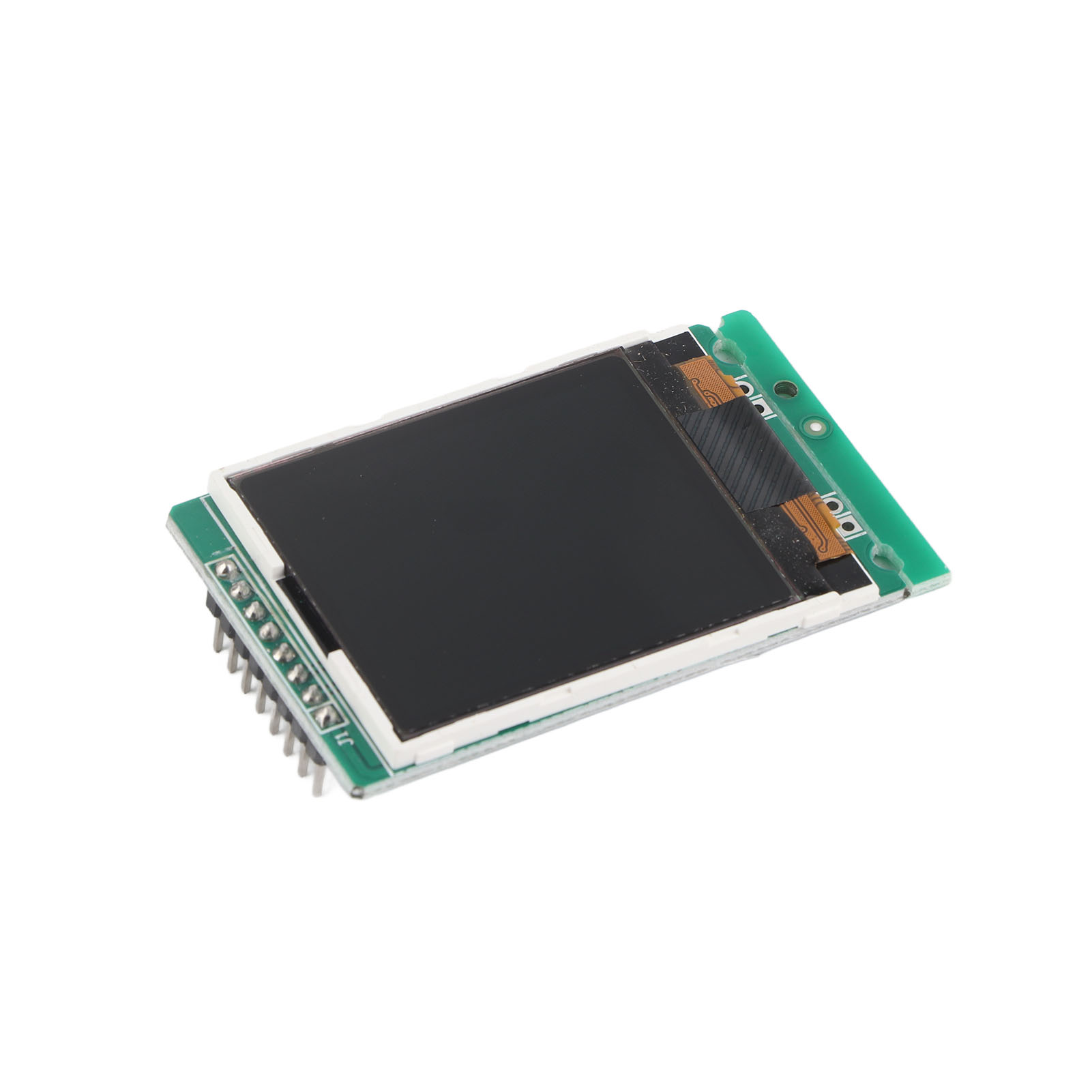

Gm328-transistor-testkit Zum Selberbauen: Frequenzmesser, Pwm-rechtecksignal, Farbgrafikdisplay, Lcr-diode, Kondensator, Voltmeter, 6,8–12 V Gleichstrom

Willkommen in unserem Shop! Dieser Transistortester bietet eine umfassende und präzise Lösung für Ihre elektronischen Messanforderungen. Hier die Details zu diesem Produkt: **Hauptmerkmale:** **- Klares Display:** 160x128 Pixel Farbbildschirm mit 8x20 Zeichen im Vollbildmodus und 16-Bit-Farbtiefe. Die Bauteile werden grafisch dargestellt. **- Intelligente Testfunktionen:** Automatische Erkennung von NPN- und PNP-Transistoren, Feldeffekttransistoren, Dioden, Doppeldioden, Thyristoren und Triacs mit automatischer Pinbelegungsbestimmung. **- Einfache Bedienung:** Steuerung über Drehgeber, Messung per Knopfdruck und automatische Abschaltfunktion. Dank integrierter Schaltung ist die Bedienung sehr einfach. - **Stromversorgung:** Betrieb mit einer 9-V-Batterie (Typ 6F22, nicht im Lieferumfang enthalten) oder einem 6,8-12-V-Gleichstromnetzteil. Gesamtstrom ca. 30 mA, nach dem Abschalten ca. 20 nA. - **Einfache Installation**: Leicht und kompakt, lässt sich dieses Testgerät in wenigen Minuten montieren. **Lieferumfang:** - 1 x Transistortester - 24 x Widerstände - 1 x Leiterplatte - 1 x Batterieanschluss - 12 x Schrauben - 9 x Muttern - 29 x Zubehör **Detaillierte Testfunktionen:** 1. Automatische Erkennung von NPN/PNP-Transistoren, FETs, Dioden, Doppeldioden, Thyristoren und Triacs mit Pin-Identifizierung. 2. Messung des Stromverstärkungsfaktors in Emitterschaltung, der Basis-Emitter-Schwellenspannung und des Kollektor-Emitter-Leckstroms im Sperrzustand. 3. Identifizierung von Darlington-Transistoren anhand der Emitter-Schwellenspannung und des hohen Verstärkungsfaktors. 4. Erkennung von in Leistungstransistoren und FETs integrierten Schutzdioden. 5. Prüfung der Gate-Source-Leitungsschwellenspannung, des Drain-Source-Leitungswiderstands und der Gate-Source-Kapazität. 6. Gleichzeitige Messung von bis zu zwei Widerständen, einschließlich dreipoliger einstellbarer Widerstände. 7. Maximale Auflösung von 0,01 Ω für Widerstände, Messbereich bis 50 MΩ. 8. Messbereich für Kondensatoren: 25 pF bis 100 mF, Auflösung von 1 pF. 9. Für Kondensatoren > 90 nF: Gleichzeitige Messung des äquivalenten Serienwiderstands (ESR) mit einer maximalen Auflösung von 0,01 Ω. 10. Für Kondensatoren > 5000 pF: Anzeige des Spannungsabfalls nach dem Laden, der den Gütefaktor (Q-Faktor) widerspiegelt. 11. Messung von bis zu 2 Dioden gleichzeitig, Anzeige von Plus-/Minuspol und Durchlassspannung. 12. Leuchtdioden (LEDs) werden als Diodensymbole mit höherer Durchlassspannung angezeigt. 13. Erkennung von Zenerdioden mit einer Sperrspannung < 4,5 V, Anzeige als Doppeldiodenmuster (keine gleichzeitige Prüfung einer normalen Diode und einer Zenerdiode). 14. Prüfung der PN-Sperrschichtkapazität einer einzelnen Diode; Prüfung der PN-Sperrschichtkapazität von Transistoren (durch Anschluss von Basis-Emitter oder Basis-Kollektor). 15. Prüfung von Kondensatoren < 25 pF mit einem 30-pF-Referenzkondensator (nicht im Lieferumfang enthalten). 16. Messung der Induktivität von Widerständen < 2100 Ω, Bereich von 0,01 mH bis 20 H. 17. Testzeit ca. 2 Sekunden (länger bei großen Kondensatoren und Induktivitäten). 18. Zusätzliche Funktionen: Frequenzmessung, Spannungsmessung, Rechtecksignalgenerator, PWM-Generator, Infrarot-Decodierung/Codierung, Temperatursensorprüfung, Feuchtigkeitssensorprüfung, Farbauswahl, Fehlersuche/Kalibrierung, Dauermessung usw. 19. Frequenzmessbereich: 1 Hz bis 1 MHz oder höher; Periodenanzeige unter 25 kHz mit einer Auflösung von 0,001 mHz. 20. Gleichspannungsmessung bis 50 V. 21. Rechtecksignalausgang mit mehreren Frequenzbereichen, maximale Frequenz 2 MHz. 22. PWM-Signalausgang mit fester Frequenz und einstellbarem Tastverhältnis von 1 % bis 99 %. 23. Separate Kondensatortestfunktion (kontinuierliches Messverfahren) für Kondensatoren von 2 µF bis 50 mF direkt im Schaltkreis (der Schaltkreis muss stromlos und der Kondensator entladen sein). 24. Thyristoren und Triacs werden über ihre Pins identifiziert; der Triggerstrom darf 6 mA nicht überschreiten (maximal vom Tester bereitgestellt). 25. Infrarot-Decodierung und -Codierung für die Formate TC9012 und upD6121.
