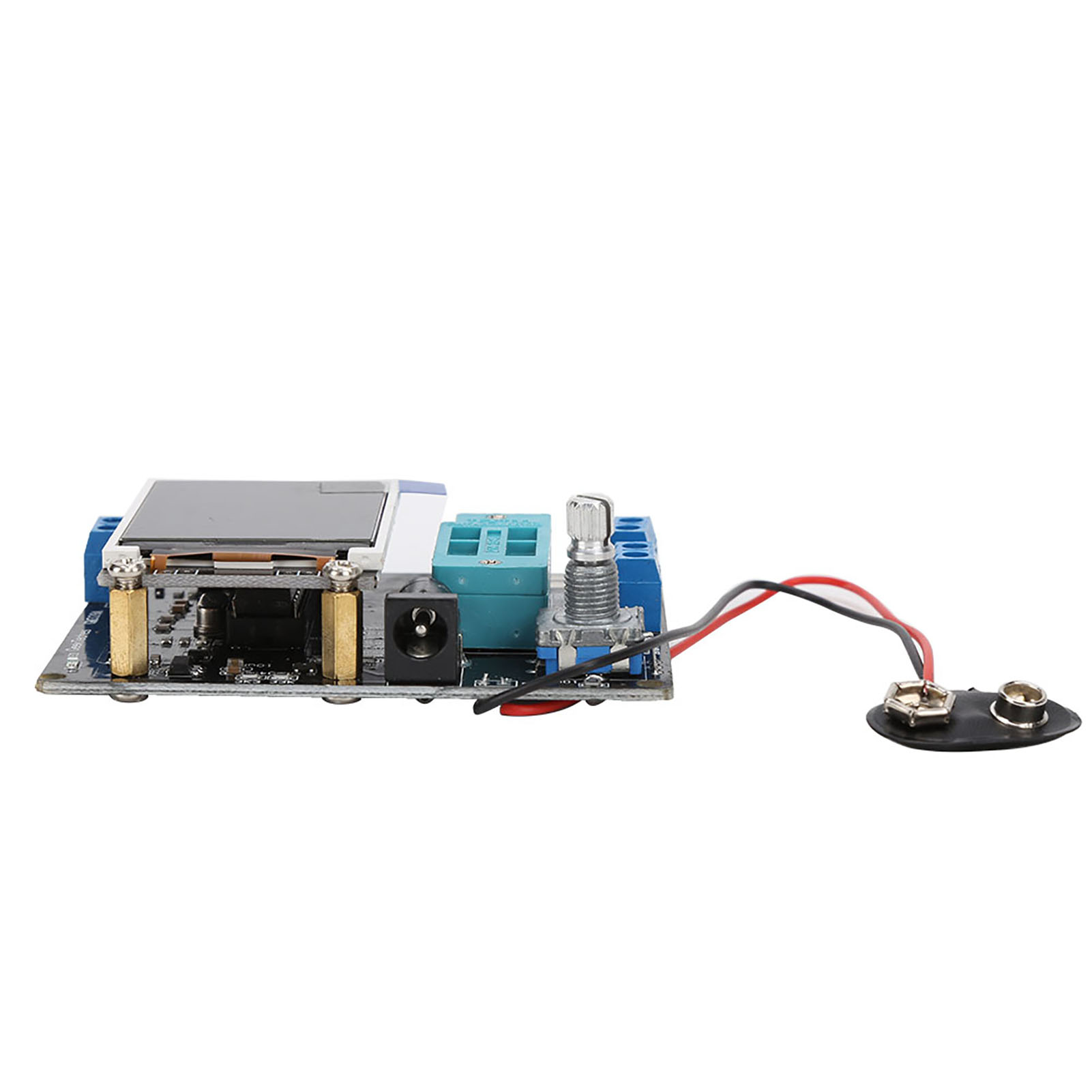

Gm328 Transistortester Mit Kleinem Bildschirm (fertigprodukt, Schwarz)

Willkommen in unserem Shop! Entdecken Sie unseren GM328 Transistortester – ein vielseitiges und präzises Gerät für all Ihre Elektronikanwendungen. Sorgfältig entwickelt, vereint er Leistung und Benutzerfreundlichkeit. **Detaillierte technische Daten:** - **Mikrocontroller**: Verwendet den integrierten Schaltkreis ATMEAG328P im DIP-28-Gehäuse, gesockelt für optimale Zuverlässigkeit. - **Display**: 160x128 Pixel Farbbildschirm mit 8x20 Zeichen im Vollbildmodus, 16-Bit-Farbtiefe und grafischen Symbolen für optimale Lesbarkeit. - **Steuerung**: Drehgebersteuerung, Ein-Tasten-Messung, automatische Abschaltung zur Energieeinsparung. - **Stromversorgung**: Betrieb mit einer 9-V-Batterie (nicht im Lieferumfang enthalten) oder einem Netzteil. Gesamtstrom von ca. 30 mA und ca. 20 nA im Aus-Zustand. **Testfunktionen:** - **Transistoren**: Automatische Erkennung von NPN- und PNP-Transistoren, FETs, Dioden, Doppeldioden, Thyristoren und Silizium-gesteuerten Gleichrichtern mit automatischer Pin-Identifizierung. - **NPN/PNP-Transistoren**: Messung der Stromverstärkung in Emitterschaltung, der Basis-Emitter-Schwellenspannung und des Kollektor-Emitter-Leckstroms im Aus-Zustand. - **Darlington-Transistoren**: Identifizierung über die Basis-Emitter-Schwellenspannung und den hohen Verstärkungsfaktor. - **Schutz**: Erkennung interner Schutzdioden für Leistungstransistoren und FETs. - **FETs**: Messung der Gate-Source-Schwellenspannung, des Drain-Source-Widerstands im eingeschalteten Zustand und der Gate-Source-Kapazität. - **Widerstände**: Misst bis zu zwei Widerstände gleichzeitig, einschließlich dreipoliger, einstellbarer Widerstände. Maximale Auflösung: 0,01 Ω, Messbereich bis 50 MΩ. - **Kondensatoren**: Messbereich von 25 pF bis 100 mF mit einer Auflösung von 1 pF. Bei Kondensatoren über 90 nF wird der äquivalente Serienwiderstand (ESR) mit einer Auflösung von 0,01 Ω gemessen. Bei Kondensatoren über 5000 pF wird der Spannungsabfall nach Belastung angezeigt, der den Gütefaktor (Q) widerspiegelt. - **Dioden**: Misst bis zu zwei Dioden und zeigt Polarität und Schwellenspannung an. LEDs werden mit einem grafischen Symbol dargestellt und haben eine höhere Schwellenspannung als normale Dioden. - **Zenerdioden**: Erkennung von Zenerdioden mit einer Sperrspannung unter 4,5 V, die als Doppeldioden angezeigt werden. Vermeiden Sie die gleichzeitige Messung einer Standarddiode und einer Zenerdiode. - **Sperrschichtkapazität**: Testet die Sperrschichtkapazität einer einzelnen Diode sowie die Basis-Emitter- oder Basis-Kollektor-Übergänge von Transistoren. - **Kondensatoren < 25 pF**: Tests können mit einem 30-pF-Referenzkondensator durchgeführt werden, indem parallel gemessen und der Referenzwert subtrahiert wird. - **Induktivitäten**: Gleichzeitige Messung von Widerständen bis 2100 Ω, Bereich von 0,01 mH bis 20 H. - **Testzeit**: Ungefähr 2 Sekunden, länger bei großen Kondensatoren und Induktivitäten. **Zusätzliche Funktionen:** - Frequenzmessung (von 1 Hz bis 1 MHz oder höher, mit Periodenanzeige für Frequenzen unter 25 kHz). - Gleichspannungsmessung bis zu 50 V. - Rechteckwellengenerator (mehrere Frequenzen, bis zu 2 MHz). - PWM-Generator mit einstellbarem Tastverhältnis von 1 % bis 99 %. - Dekodierung und Kodierung von Infrarot-Fernbedienungen (TC9012- und upD6121-Formate). - Testen von DS18B20- und DHT11-Sensoren. - Kontinuierliches Testen, Kalibrierung und vieles mehr. **Lieferumfang:** - 1 x GM328 Transistortester - 4 x Schrauben - 4 x lange Kupfermuttern **Technische Daten:** - Material: Kunststoff - Farbe: Schwarz Dieses Gerät wird in neuwertigem Zustand geliefert und ist sofort einsatzbereit für Ihre Elektronikprojekte.
