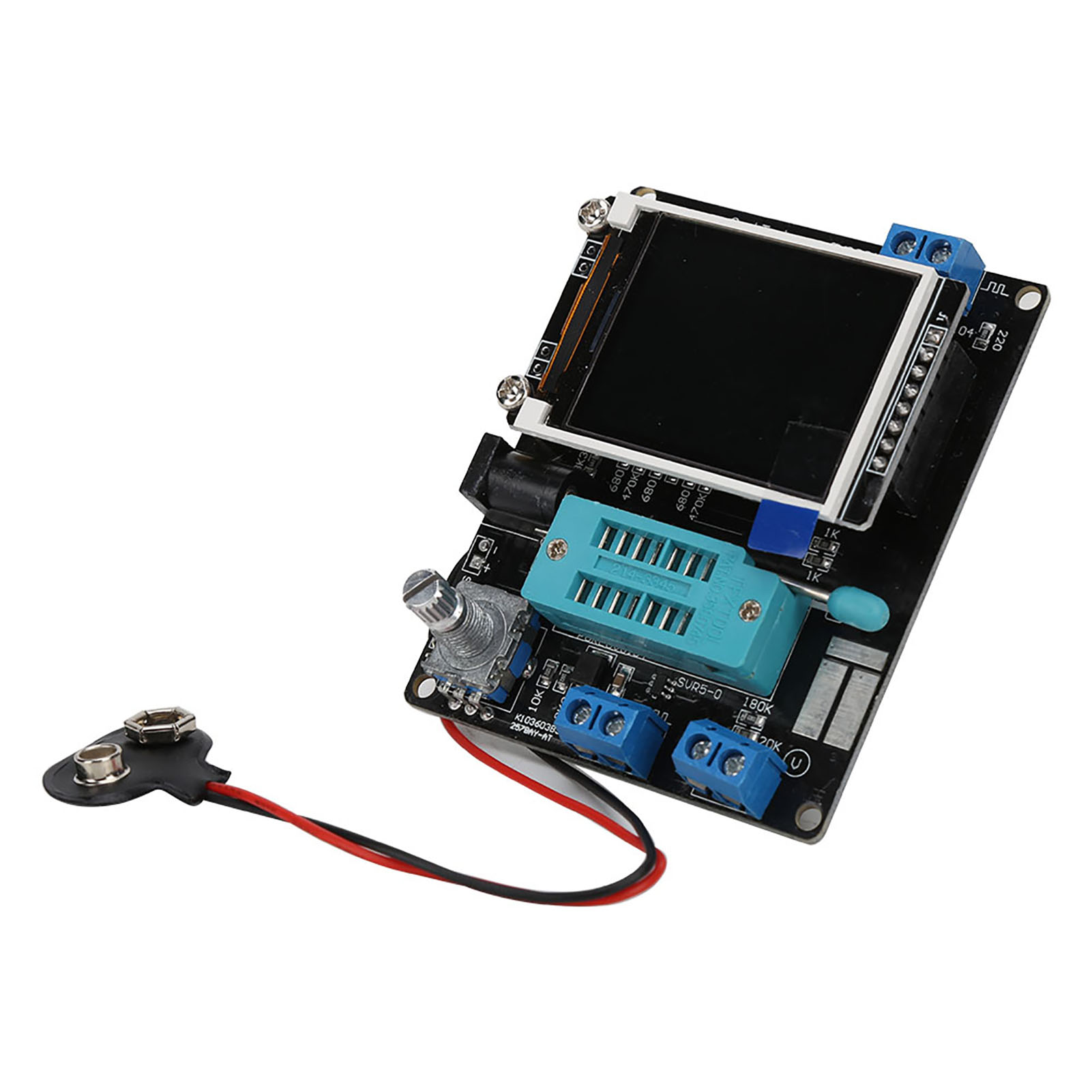

Gm328 Transistortester Mit Kleinem Display, Frequenz- Und Spannungsmessung, Pwm-generator

Willkommen in unserem Shop! Entdecken Sie unseren GM328 Transistortester – ein vielseitiges und präzises Gerät für all Ihre Elektronikanforderungen. Dieser kompakte und robuste Tester mit seinem schwarzen Kunststoffgehäuse ist das ideale Werkzeug für Hobbybastler und Profis. **Detaillierte technische Daten:** - **Steuereinheit:** ATMEAG328P Mikrocontroller im DIP-28-Gehäuse, montiert auf einem IC-Sockel für optimale Zuverlässigkeit. - **Anzeige:** 160x128 Pixel Farbbildschirm mit 16-Bit-Farbtiefe. Vollbildanzeige mit 8x20 Zeichen, Unterstützung für Grafiken und Symbole für optimale Lesbarkeit. **Bedienung:** Drehgebersteuerung, Ein-Tasten-Messung und automatische Abschaltung zur Energieeinsparung. **Stromversorgung:** Betrieb mit einer 9-V-Batterie (nicht im Lieferumfang enthalten) oder einem Netzteil. Stromverbrauch von ca. 30 mA im Betrieb und nur 20 nA nach dem Abschalten. - **Automatische Erkennung:** Automatische Identifizierung von NPN- und PNP-Transistoren, FETs, Dioden, Doppeldioden, Thyristoren und Silizium-gesteuerten Gleichrichtern mit Pinbelegungserkennung. - **Transistorprüfung:** Messung des Stromverstärkungsfaktors in Emitterschaltung (NPN/PNP), der Basis-Emitter-Schwellenspannung und des Kollektor-Emitter-Leckstroms im Standby-Modus. - **Darlington-Transistoren:** Identifizierung über Basis-Emitter-Schwellenspannung und hohen Verstärkungsfaktor. - **Integrierter Schutz:** Erkennung von in Leistungstransistoren und FETs integrierten Schutzdioden. - **FET-Prüfung:** Messung der Gate-Source-Schwellenspannung, des Drain-Source-Widerstands im eingeschalteten Zustand und der Gate-Source-Kapazität. - **Widerstandsmessung:** Messung von Bis zu zwei Widerstände gleichzeitig messen, einschließlich dreipoliger Einstellwiderstände. Befindet sich der Einstellwiderstand am Anschlag, wird nur ein Wert gemessen. Maximale Auflösung: 0,01 Ω, Messbereich: bis zu 50 MΩ. - **Kondensatormessung:** Messbereich von 25 pF bis 100 mF mit einer Auflösung von 1 pF. Bei Kondensatoren über 90 nF wird gleichzeitig der äquivalente Serienwiderstand (ESR) mit einer Auflösung von 0,01 Ω gemessen. Bei Kondensatoren über 5000 pF wird der Spannungsabfall nach dem Laden angezeigt, der den Gütefaktor (Q) widerspiegelt. - **Diodenprüfung:** Misst bis zu zwei Dioden gleichzeitig und zeigt Polarität und Schwellenspannung an. LEDs werden mit einem speziellen grafischen Symbol dargestellt und haben eine höhere Schwellenspannung als normale Dioden. **Zenerdioden:** Zenerdioden mit einer Sperrspannung unter 4,5 V werden als Doppeldiode erkannt und angezeigt. Messen Sie nicht gleichzeitig eine normale Diode und eine Zenerdiode. **PN-Übergangskapazitätsmessung:** Bei einer einzelnen Diode wird die Sperrübergangskapazität gemessen. Die Sperrschichtkapazität von Transistoren kann auch durch Zusammenschalten von Basis und Emitter oder Basis und Kollektor geprüft werden. - **Messung von Kondensatoren mit niedrigem Wert:** Für Kondensatoren unter 25 pF wird ein spezielles Verfahren mit einem 30-pF-Referenzkondensator (nicht im Lieferumfang enthalten) für die Parallelmessung verwendet. - **Induktivitätsmessung:** Gleichzeitige Messung von Widerständen bis 2100 Ω und von 0,01 mH bis 20 H. - **Testzeit:** Ungefähr 2 Sekunden für Standardbauteile, länger für große Kondensatoren und Induktivitäten. - **Zusätzliche Funktionen:** Frequenzmessung, Spannungsmessung, Rechteckwellengenerator, PWM-Generator, Infrarot-Fernbedienungsdekodierung, Infrarotkodierung, Test des DS18B20-Temperatursensors, Test des DHT11-Feuchte- und Temperatursensors, Farbauswahl, Kalibrierung, Fehlersuche und Dauertest. - **Frequenzmessung:** Bereich von 1 Hz bis 1 MHz oder mehr. Bei Frequenzen unter 25 kHz wird die Periodendauer mit einer Auflösung von 0,001 MHz angezeigt. - **Gleichspannungsmessung:** Bis zu 50 V. - **Rechteckwellengenerator:** Gibt eine Rechteckwelle mit verschiedenen Frequenzoptionen bis zu 2 MHz aus. - **PWM-Generator:** Gibt ein Signal mit fester Frequenz und einstellbarem Tastverhältnis von 1 % bis 99 % aus. - **Kondensatorprüfung:** Kontinuierliche Messfunktion für Kondensatoren von 2 µF bis 50 µF direkt im Stromkreis (Stromkreis stromlos, Kondensator entladen). - **Thyristoren und SCRs:** Pinbelegungserkennung für gesteuerte Thyristoren und Gleichrichter mit einem maximalen Triggerstrom von 6 mA. - **Infrarot-Dekodierung:** Unterstützt die Kodierungsformate TC9012 und upD6121. **Lieferumfang:** - 1 x GM328 Transistortester - 4 x Schrauben - 4 x lange Kupfermuttern **Zustand:** 100 % Neuware.
