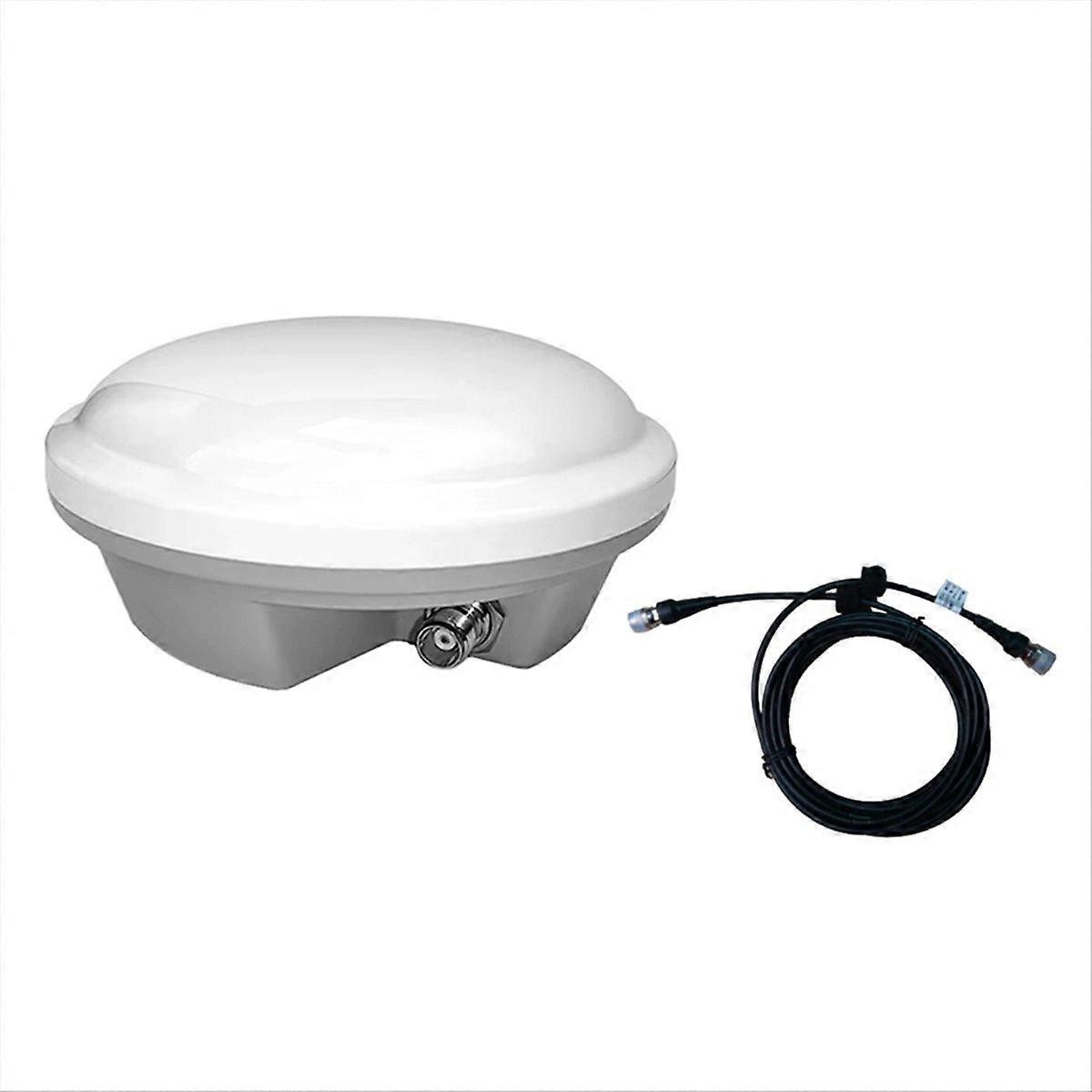

Gnss Rtk-30 Topografische Vermessungsantenne, Vollband-gps-satellitensignalempfänger Mit 5 M Tnc-adapterkabel

1. Die -30-Antenne ist eine Mehrstern-GNSS-Messantenne für mehrere Frequenzen, die den Empfang von Beidou II L1/L2-Band-Satellitennavigationssignalen, GPS und GLONASS unterstützt. 2. Sie findet breite Anwendung in der Präzisionsnavigation und -positionierung, beispielsweise in der Geodäsie, der maritimen Vermessung, der Präzisionslandwirtschaft und der Deformationsüberwachung. Ihr Sockel ist mit drei Magneten und einer Standard-5/8-11-Mutter für eine einfache Montage ausgestattet. 3. Die Mehrpunkt-Speiseantenne gewährleistet rechtszirkulare Polarisation und optimale Phasenlage bei minimalen Messfehlern. 4. Das Antennendesign verbessert die Mehrwegeunterdrückung in niedrigen Höhen und maximiert die Verstärkung. 5. Der rauscharme Verstärker mit Vorfilterung unterdrückt effektiv Störungen außerhalb des Frequenzbandes und erhöht die Systemzuverlässigkeit. Das Gehäuse entspricht der Schutzart IP67 und gewährleistet so einen robusten Feldeinsatz. Patch-Architektur: Duale Vierpunkt-Stromversorgung, Signalpatch. Unterstützte Positionierungsfrequenzbänder: GPS: L1/L2/L5, BDS: B1/B2/B3, GLONASS: G1/G2/G3: E1/E5a/E5b/E6. L-Band-Verstärkung: 5,0 dBi bei Fc. Polarisation: Rechtszirkumpolar (RHCP). Zenit-Achsenverhältnis: ≤ 1,5 dB. Azimut-Abdeckung: 360°. Impedanz: 50 Ohm. Phasenzentrumsgenauigkeit: ≤ 2,0 mm. Phasenzentrums-Wiederholgenauigkeit: ≤ 1,0 mm. LNA-Frequenzbereich: 1164 MHz – 1300 MHz / 1525 MHz – 1621 MHz. LNA-Verstärkung: 40 ± 2,0 dB (typ. bei 25 °C). Gruppenlaufzeitvariation: ≤ 5 ns. Rauschzahl: ≤ 2,0 dB bei 25 °C (typ., vorgefiltert). Ausgangs-VSWR: ≤ 1,8:1 typ., 2,0:1 max. Betriebsspannung: 3,0–16,0 V DC. Betriebsstrom: ca. 45 mA. Mechanische und Umgebungsbedingungen: Anschluss: TNC (Buchse). Betriebstemperatur: -40 °C bis +85 °C. Lagertemperatur: -45 °C bis +85 °C. Luftfeuchtigkeit: 95 %, nicht kondensierend.
