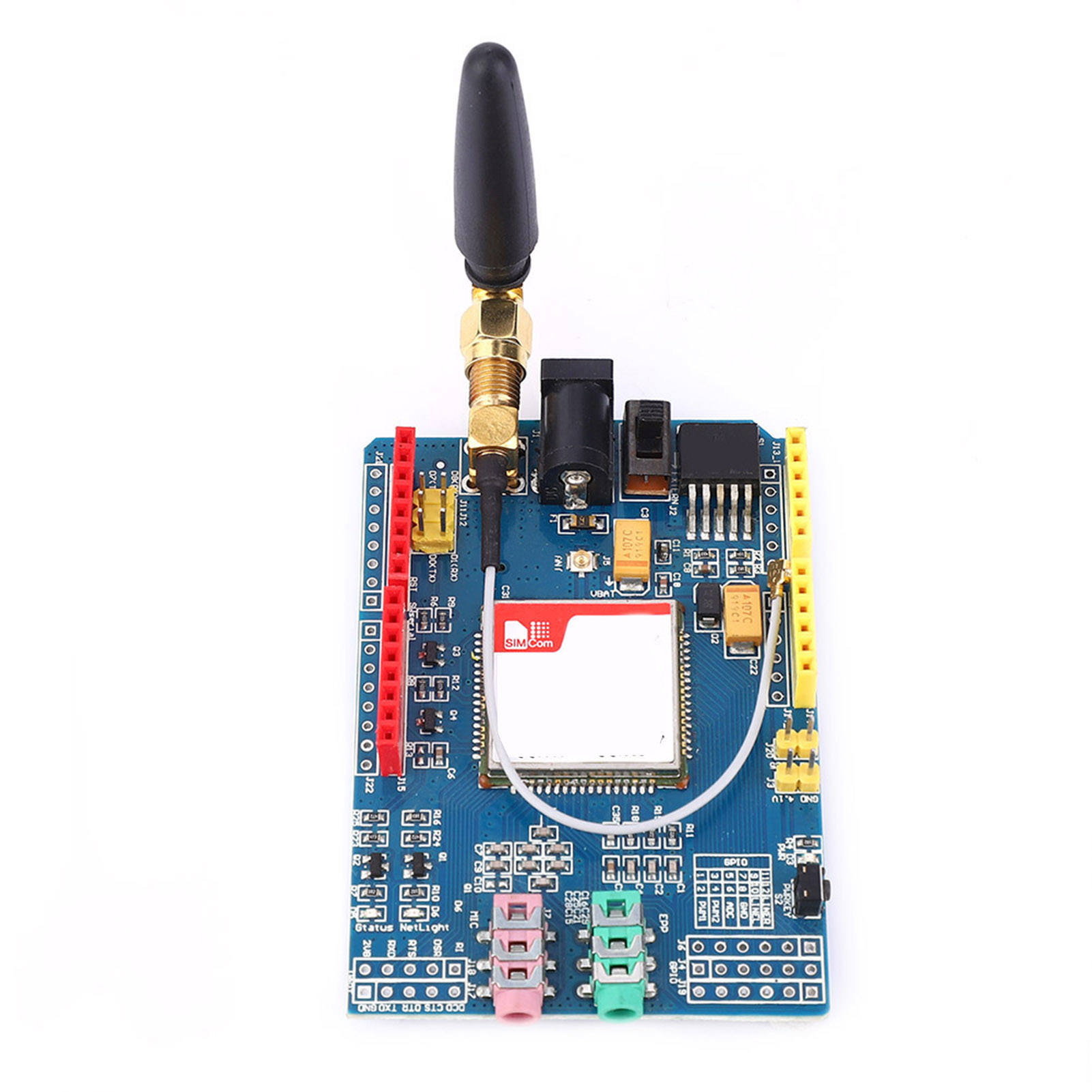

Gprs/gsm 850/900/1800/1900 Mhz Kompatibles Entwicklungsmodul-kit

1. USB-TTL-Debugging möglich. Dieses Modul wird mit einer Spannung von 5 V bis 26 V betrieben; eine 5-V-, 2-A-Stromversorgung wird empfohlen. Nach dem Anschluss an das Motherboard muss das Netzteil 2 A liefern können. Dies ist auf den Einschaltstrom und die maximale Leistungsaufnahme des GPRS-Moduls zurückzuführen. 2. Die optimale Übertragungsrate für die Kommunikation mit dem GPRS-Modul beträgt 19.200 bps (8-n-1); das GPRS-Modul passt sich automatisch an die Standardübertragungsrate an. 3. Quadband 850/900/1800/1900 MHz: kompatibel mit GSM-Netzen weltweit. 4. AT-Befehlssteuerung: Standard-GSM-07.07- und 07.05-Befehle; erweiterte SIMCOM-AT-Befehle. 5. SMST (Short Message Service): Ermöglicht das Senden kleiner Datenmengen über das Netzwerk (hexadezimal ASCII). Funktionen: USB-TTL-Computer-Debugging. Dieses Modul wird mit einer Spannung von 5 V bis 26 V betrieben. Es wird ein 5V/2A-Netzteil empfohlen. Nach dem Anschluss an das Motherboard muss das Netzteil 2A liefern können. Der Grund dafür ist, dass der Einschaltstrom und der maximale Betriebsstrom des GPRS-Shield-Moduls jeweils 2A erreichen und der USB-Anschluss diese hohe Stromstärke nicht liefern kann. Ein externes Netzteil ist daher erforderlich. Der zweite Stromanschluss ermöglicht den Anschluss eines 3,7V- bis 4,5V-Netzteils für einen Lithium-Akku. Die serielle Schnittstelle ist vollständig kompatibel. Die TTL-Schnittstelle ist mit 3,3V- und 5V-Mikrocontrollern kompatibel. Stellen Sie sicher, dass Ihre SIM-Karte nicht gesperrt ist. Die optimale Übertragungsrate für die Kommunikation mit dem GPRS-Shield-Modul beträgt 19.200 bps (8n-1). Das GPRS-Shield-Modul passt sich automatisch an die Standard-Übertragungsrate an. Quadband 850/900/1800/1900 MHz: kompatibel mit GSM-Netzen weltweit. GPRS-Mobilfunkgerät der Klasse 10/8 mit mehreren Steckplätzen. Konform mit GSM Phase 2/2+. Klasse 4 (2 W bei 850/900 MHz). Klasse 1 (1 W bei 1800/1900 MHz). AT-Befehlssteuerung: Standard-GSM-Befehle 07.07 und 07.05; erweiterte SIMCOM-AT-Befehle. Kurznachrichtendienst (SMS) zum Versenden kleiner Datenmengen über das Netzwerk (ASCII oder rohe Hexadezimalzahlen). Integrierter TCP/UDP-Stack für die Datenübertragung an einen Webserver. Echtzeituhr (RTC) wird unterstützt. Wählbarer serieller Port. Freisprech- und Kopfhöreranschluss. Geringer Stromverbrauch: 1,5 mA (Standby-Modus). Technische Daten: Stromversorgung: 5–26 V; Vier Frequenzbänder: 850/900/1800/1900 MHz; Betriebstemperatur: -40 bis 85 °C. Lieferumfang: 1 Modul, 1 GSM-Antenne. Hinweis: Das Produkt wird ohne Isoliergehäuse geliefert. Bitte beachten Sie die Vorsichtsmaßnahmen gegen elektrostatische Entladung, insbesondere bei trockener Umgebung (niedrige Luftfeuchtigkeit). Die Standardkonfiguration des GPRS-UART-Moduls beträgt 19200 bps, 8-N-1 (über AT-Befehle änderbar). Schnittstellenübersicht: Stromversorgung: Wählt die Stromversorgung für das GPRS-Modul aus. Stromanschluss: Anschluss an ein externes 4,8–5 V DC-Netzteil. Antennenanschluss: Anschluss an eine externe Antenne. Serielle Schnittstelle: Wählt die Software- oder Hardware-Schnittstelle für die Verbindung mit dem GPRS-Modul aus. Hardware-Schnittstelle: D0/D1. Software-Schnittstelle: D7/D8. Status-LED: Zeigt den Betriebszustand an. Netzwerk-LED: Zeigt den Netzwerkverbindungsstatus an. UART-Pins: Interrupts. Mikrofon: Anrufe annehmen. Lautsprecher: Anrufe annehmen. GPIO-, PWM- und ADC-Pins: Deaktivierung. Ein-/Ausschalter.
