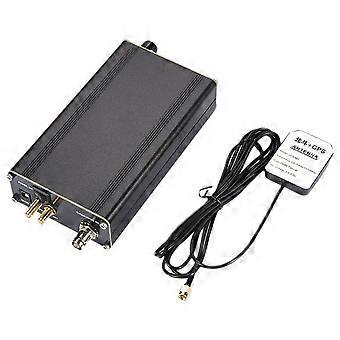

Gpsdo-gesteuerter Oszillator Des Gps-globalpositionierungssystems Gesteuerter 10-mhz-taktgeber Für Die Audiodekodierung

Der GPS-gesteuerte Quarzoszillator mit konstanter Temperatur (GPSDO), auch bekannt als GPS-gesteuerter Taktgeber oder 10-MHz-Standardsignalquelle, bietet im Vergleich zu herkömmlichen Zeitbasen eine höhere Genauigkeit, geringere thermische Drift und ein stabileres Ausgangssignal. Mithilfe des GPS-1PPS-Signals vergleicht ein Mikrocontroller dieses Signal und generiert ein 16-Bit-PWM-Signal zur Feinabstimmung der Ausgangsgenauigkeit des Quarzes. Die Feinabstimmungsspannung des Quarzes liegt zwischen 0 und 5 V, wodurch die Ausgangsspannung mit diesem 1-Bit-PWM-Signal präzise bis auf 0,000076 V genau geregelt werden kann. Der GPSDO eignet sich ideal für hochwertige Audiodecoder, Messgeräte, Frequenzzähler, Signalquellen und andere Geräte mit einem externen 10-MHz-Referenzeingang. Dank seiner kompakten Bauweise lässt er sich problemlos in verschiedene Geräte integrieren. Die Frontplatte verfügt über ein intuitives Display und einen Encoder für eine einfache Bedienung und Überwachung. Die Rückseite bietet umfassende Anschlussmöglichkeiten, darunter einen 10-MHz-Ausgang, einen 1PPS-Ausgang, eine GPS-Antennenschnittstelle, einen Netzschalter und eine 12-V-DC-Stromversorgungsschnittstelle. Dadurch deckt das Gerät die Anforderungen verschiedenster Anwendungen ab. Der GPSDO findet breite Anwendung in hochwertigen Audiodecodern, Messgeräten, Frequenzzählern, Signalquellen und anderen Geräten, die hohe Genauigkeit erfordern. Versorgungsspannung: 12 V DC ± 2 V. Betriebsstrom: 650 mA während der Aufwärmphase, 350 mA nach Stabilisierung. Ausgangsfrequenz: 10 MHz ± 0,001 Hz. Ausgangssignalform: Rechteck. Ausgangsamplitude: 10 dBm. Thermostat: ISOTEMP0CX0143-141. GPS-Modul: NE0-6M. Farbe: Schwarz. Material: Kunststoff. Lieferumfang: 1 GPSDO, 1 GPS-Antenne. Nur die oben genannten Komponenten sind enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Lichtverhältnissen und Monitoreinstellungen geringfügig vom tatsächlichen Produkt abweichen. Originalprodukt. Die Messfehlertoleranz beträgt +/- 1 bis 3 cm.
