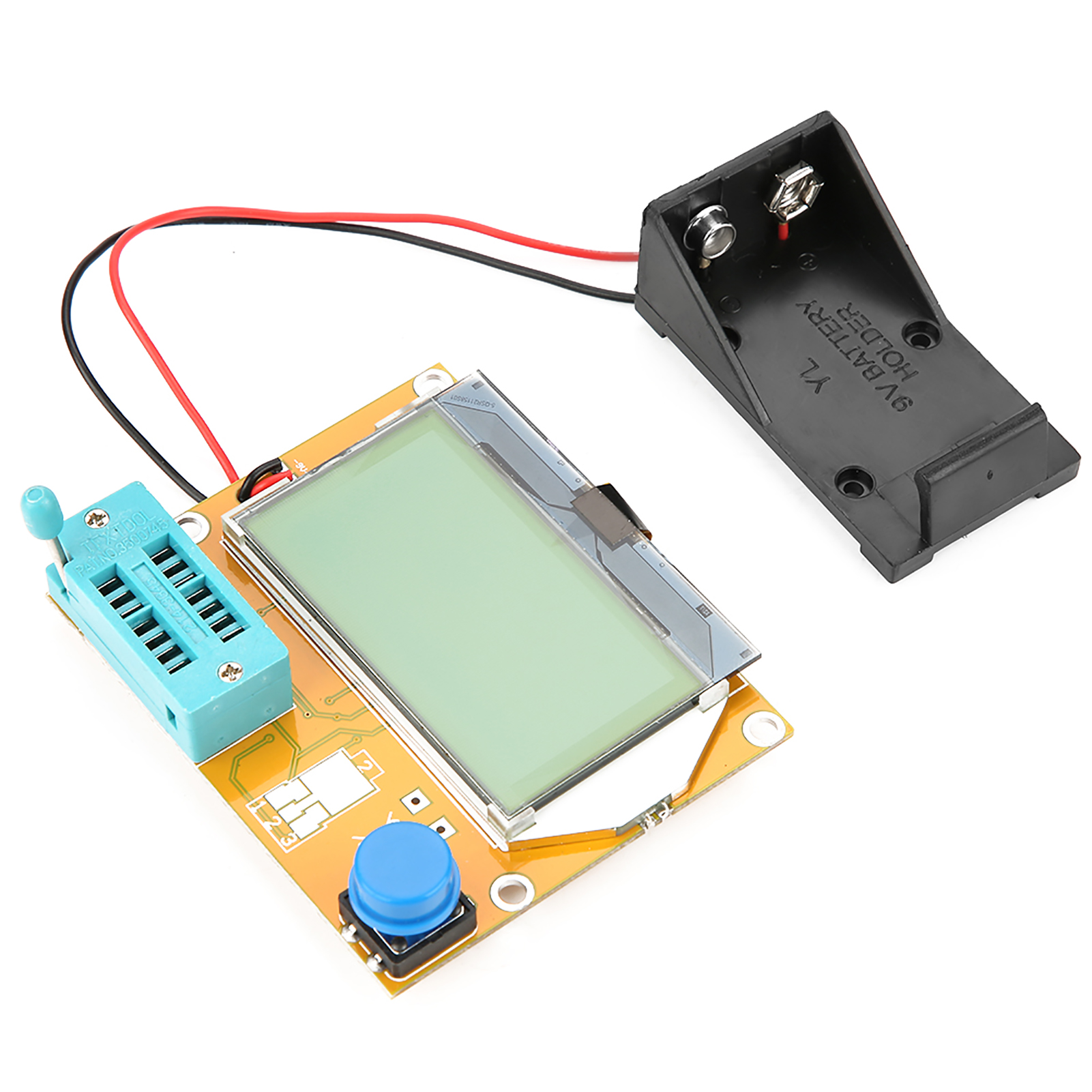

Grafisches Lcd-multifunktionsgerät Zum Testen Von Transistoren, Induktivitäten Und Kondensatoren Mit Esr-messung

Willkommen in unserem Shop! Dieser multifunktionale Grafiktester ist ein unverzichtbares Werkzeug für Elektronikbegeisterte und Profis. Er wurde entwickelt, um eine Vielzahl von Bauteilen automatisch zu erkennen und zu analysieren und liefert Ihnen präzise und schnelle Ergebnisse. **Detaillierte technische Spezifikationen:** - **Mikrocontroller:** Verwendet ATmega8- oder ATmega168-Mikrocontroller für zuverlässigen und effizienten Betrieb. - **Display:** 12864 (128x64 Pixel) Grafik-LCD-Bildschirm mit Hintergrundbeleuchtung (üblicherweise gelbgrün) für optimale Lesbarkeit. - **Stromversorgung:** Betrieb mit einer 9-V-Batterie (Lampenbatterie). Für längere Nutzung können Sie zwei Lithiumbatterien verwenden, um eine 8,4-V-Stromversorgung zu erzeugen. - **Standby-Stromverbrauch:** Extrem niedriger Abschaltstrom von nur 20 nA. Eine automatische Abschaltfunktion verhindert Energieverschwendung und verlängert die Batterielebensdauer. - **Bedienung:** Ein-Tasten-Bedienung. Zum Testen einschalten, zum Abrufen des Ergebnisses drücken. **Hauptfunktionen:** - **Automatische Bauteilerkennung:** Erkennt automatisch NPN- und PNP-Bipolartransistoren, N- und P-Kanal-MOSFETs, JFETs, Dioden (einschließlich Doppeldioden), Thyristoren, Zenerdioden, Widerstände, Kondensatoren, Induktivitäten und Potentiometer. - **Pin-Test:** Erkennt automatisch die Pinbelegung des Bauteils und zeigt sie auf dem LCD-Bildschirm an. - **Transistoranalyse:** Misst die Verstärkung (hFE) und die Durchlassspannung des Emitter-Basis-Übergangs. Kann Darlington-Transistoren anhand ihrer hohen Schwellenspannung und hohen Verstärkung erkennen. - **MOSFET-Analyse:** Misst die Gate-Schwellenspannung und die Gate-Kapazität. - **Diodentest:** Zeigt das korrekte Diodensymbol mit Richtung sowie den Durchlassspannungsabfall an. LEDs werden ebenfalls erkannt. Kann Zenerdioden mit einer Durchbruchspannung unter 4,5 V erkennen. - **Widerstandsmessung:** Auflösung von 0,1 Ohm, maximaler Messwert 50 MΩ. Anzeige mit 4 signifikanten Stellen und Einheit. Kann Potentiometer messen. - **Kondensatormessung:** Messbereich von 25 pF (bei 8 MHz) bis 100 mF. Auflösung bis zu 1 pF. Kann den äquivalenten Serienwiderstand (ESR) von Kondensatoren mit einem Wert über 2 µF mit einer Auflösung von 0,01 Ohm messen. - **Induktivitätsmessung:** Kann die Induktivität von Widerständen unter 2100 Ohm messen (Bereich von 0,01 mH bis über 20 H, mit mittlerer Genauigkeit). - **Gleichrichtererkennung:** Kann Thyristoren und Triacs erkennen, sofern der Teststrom (ca. 6 mA) ausreicht, um sie leitend zu halten. - **Testgeschwindigkeit:** Testet Bauteile in ca. 2 Sekunden (die Messung großer Kondensatoren kann länger dauern, bis zu 1 Minute). - **Kalibrierungsfunktion:** Integrierte Selbsttestfunktion zur Überprüfung der Taktfrequenz (50-Hz-Signal). Option zur Kalibrierung des Ausgangsanschlusses und zur Nullpunktkompensation (auf ATmega168). **Lieferumfang:** - 1 x ESR-Tester (Komponentenmessgerät) **Physikalische Spezifikationen:** - Gewicht: 51 g (ca.) **Wichtiger Hinweis:** Dieses Produkt kann in der neuen oder alten Version geliefert werden. Die Auswahl erfolgt zufällig. Bitte geben Sie vor der Bestellung an, ob Sie eine Präferenz haben.
