Graviermaschine 3,3 V - 10 V Pwm Auf 0-10 V Spannung / Digital-analog-wandler / Speicherprogrammierbare Steuerung

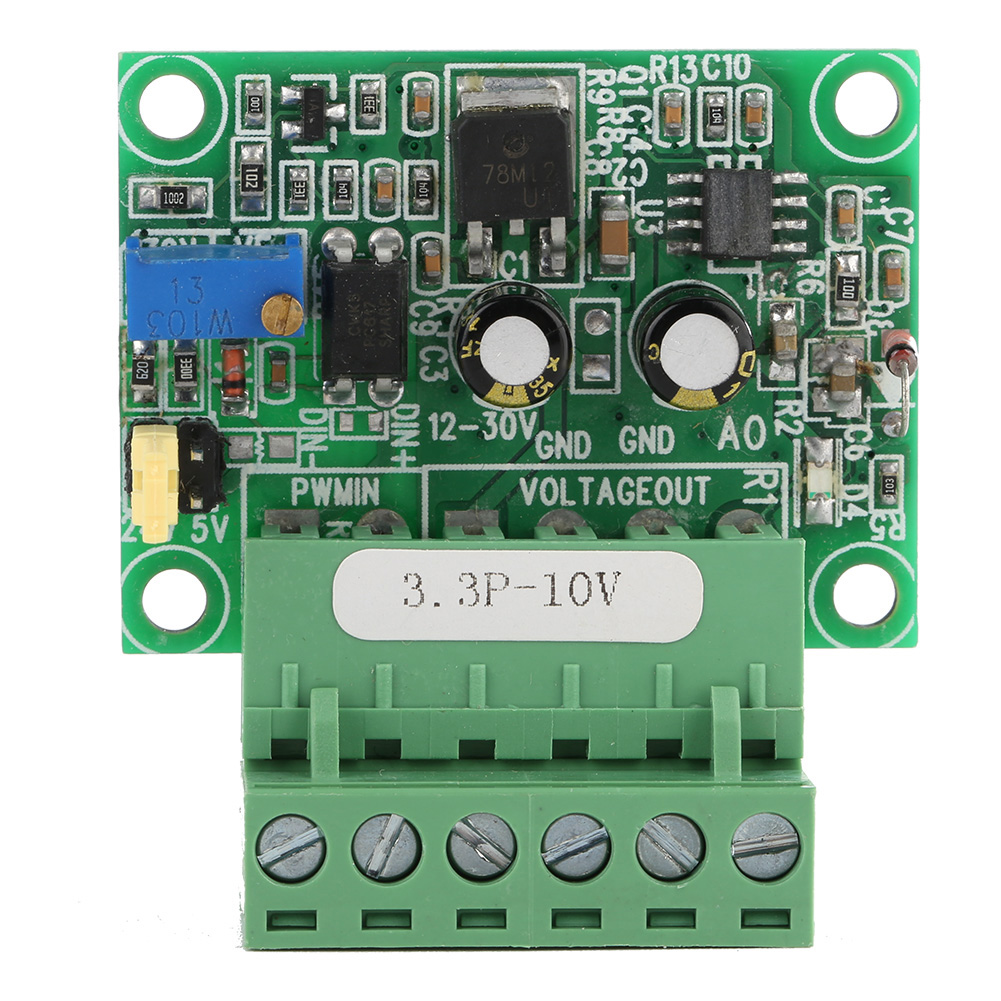

Willkommen in unserem Shop! Dieses Modul wandelt ein digitales 0-100%-PWM-Signal in ein analoges 0-10-V-Signal um. Es eignet sich ideal für industrielle Anwendungen, z. B. für die Signalverarbeitung zwischen speicherprogrammierbaren Steuerungen (SPS), Mikrocontrollern oder anderen industriellen Steuerplatinen. **Funktionen:** 1. Wandelt ein 0-100%-PWM-Signal in ein analoges 0-10-V-Signal um. 2. Akzeptiert ein 3,3-V-PWM-Eingangssignal. 3. Analoger 0-10-V-Ausgang. 4. Weit verbreitet für Schaltsignalschnittstellen in SPS-Systemen, mikrocontrollerbasierten Systemen oder anderen industriellen Steuerplatinen. 5. Verpolungsschutz für die Stromversorgung. **Technische Daten:** - Modell: 3.3P-5V - Funktion: PWM-Eingang 0-100 % (3,3-V-Pegel), Spannungsausgang 0-10 V - Zulässiger PWM-Signalfrequenzbereich: 100 Hz bis 3 kHz (empfohlen: 1-3 kHz) - Jumper-Pin auf 5 V gesetzt - Analoger Spannungsausgang: Der Ausgang beträgt 0 V, wenn kein Signal anliegt. Zur Erstkalibrierung ein Signal mit 50 % Tastverhältnis und einer Amplitude von 3,3 V an DIN- und DIN+ anlegen (Frequenz 1-3 kHz). Die Anschlüsse AO und GND mit einem Multimeter messen und das eingebaute Potentiometer auf 5,40 V einstellen. Die Auflösung beträgt 0,1 V und der Ausgangsstrom 10 mA. Wenn das Tastverhältnis umgekehrt proportional zur Spannung ist, konfigurieren Sie den Parameter „STEP LOW, ACTIVE“ in der MACH3-Software. - Versorgungsspannung: 15–30 V DC (benötigter Strom > 100 mA), 12-V-Version auf Anfrage erhältlich - Ausgangsleistung: ca. 10 mA - Montage: 4 M3-Schraublöcher **Anschlüsse:** 1. DIN+: PWM-Signal positiv (bei gemeinsamer Kathode an das PWM-Signal anschließen; bei gemeinsamer Anode an den 3,3-V-Signalanschluss anschließen) 2. DIN-: PWM-Signal negativ (bei gemeinsamer Kathode an GND anschließen; bei gemeinsamer Anode an das PWM-Signal anschließen) 3. 12–30 V: Stromversorgung positiv 4. GND: Stromversorgung Masse 5. GND: Masse der Stromversorgung (an Masse der Stromversorgung anschließen) 6. AO: Analoger Spannungsausgang (0–10 V) **Lieferumfang:** 1 * Digital-Analog-SPS-Modul Dieses Modul ist sofort einsatzbereit und verfügt über einen Verpolungsschutz für zuverlässigen Betrieb. Dank seiner kompakten Bauweise und der Befestigungslöcher lässt es sich problemlos in bestehende Systeme integrieren. Ideal für Projekte, die eine präzise Umwandlung von PWM-Signalen in analoge Spannungen erfordern.
