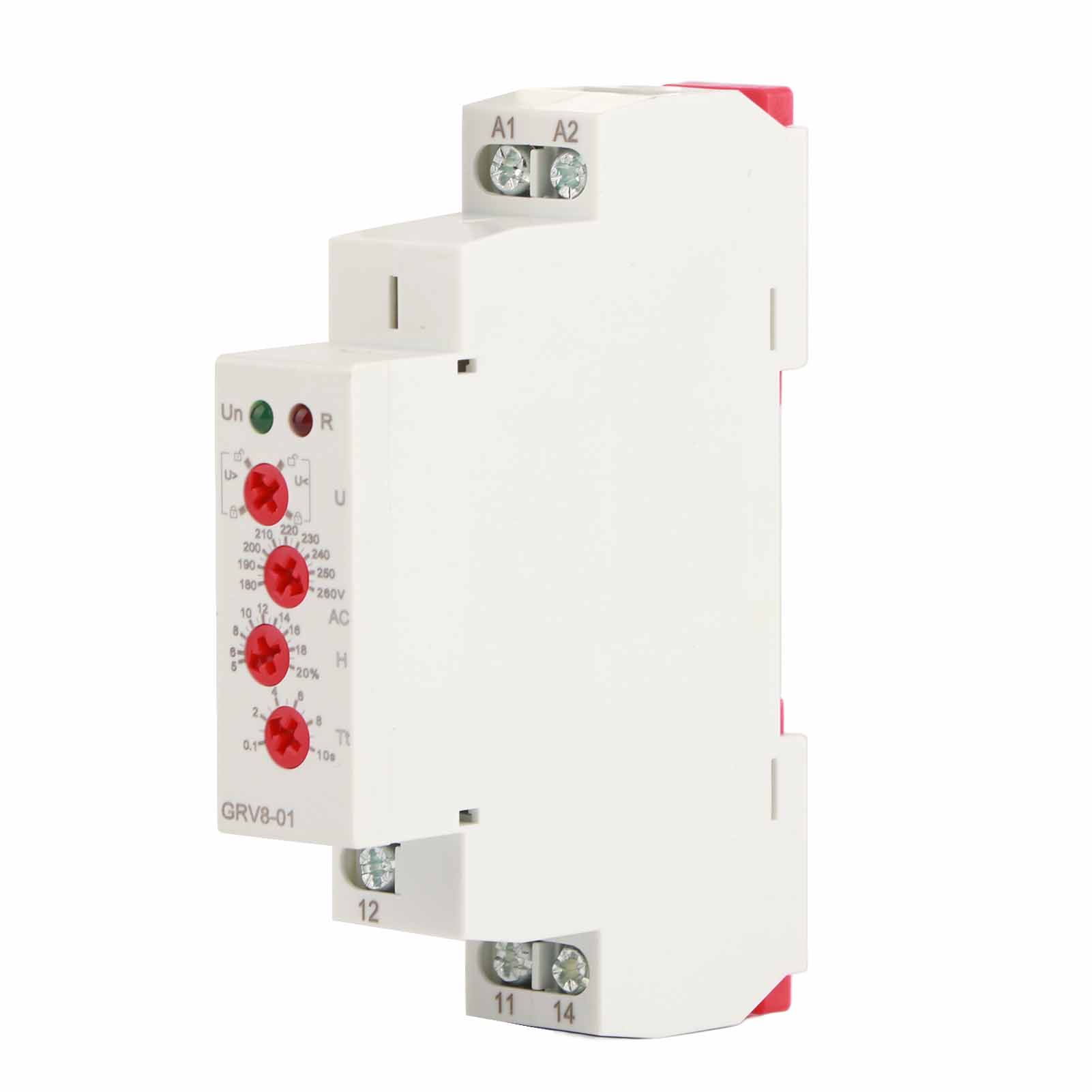

Grv8-01 Einphasen-spannungsüberwachungsrelais, Überspannungsschutz, 1-phasige Überwachung, 230 V

Willkommen in unserem Shop! **Spannungsüberwachungsrelais (tatsächliche effektive Messung)** Dieses Spannungsüberwachungsrelais wurde entwickelt, um Ihre elektrischen Geräte vor Überspannungen zu schützen. Es misst kontinuierlich die Betriebsspannung mit hoher Genauigkeit und löst bei Bedarf eine Schutzfunktion aus. **Hauptmerkmale:** - **Echte Effektivwert-Spannungsmessung** für zuverlässige Genauigkeit - **Betriebsartenauswahl** über einen Drehknopf - **Hohe Genauigkeit**: Spannungsmessfehler ≤ 1 % - **LED-Anzeige**: Grüne LED für Betriebsbereitschaft, rote LED für Relaisstatus - **Kompakte Bauform**: Nur 18 mm breit, 35 mm Schienenmontage - **Anwendungen**: Überspannungsschutz für elektrische Geräte oder Kompressoren, Not-/Standby-Schaltsteuerung **Technische Daten:** - **Funktion**: Spannungsüberwachung - **Leistungsanschlüsse (Überwachungsanschlüsse)**: A1-A2 - **Nennspannung (optional)**: - #1: AC 220 V - #2: DC 12 V - #3: AC/DC 24 V-48 V - #4: AC/DC 110 V-240 V - **Nennfrequenz**: 45 Hz - 65 Hz - **Nennisspannung**: 460 V - **Hysteresewert**: 5 % - 20 % - **Betriebsanzeige**: Grüne LED - **Ausgangsrelaisanzeige**: Rote LED - **Aktionsverzögerungszeit**: 0,1 s - 10 s, 10 % - **Spannungsmessfehler:** ≤ 1 % - **Einschaltverzögerungszeit:** 0,5 s - **Genauigkeit der Tasteneinstellung:** 1 % - **Rückstellzeit:** 1 s - **Temperaturschwankungsfehler:** 0,05 %/°C bei 20 °C - **Ausgang:** 1 * SPDT - 10 A/AC - 250 V AC / 24 V DC - **Minimale Schaltleistung:** 500 mW - **Mechanische Lebensdauer:** 10.000.000 Schaltzyklen - **Elektrische Lebensdauer (ohmsche Last):** 1.000.000 Schaltzyklen - **Betriebsumgebungstemperatur**: -20 °C bis +55 °C - **Lager- und Transportumgebungstemperatur**: -35 °C bis +75 °C - **Installationsmethode**: 35-mm-Schienenmontage - **Schutzart**: IP20 - **Installationsort**: Beliebig - **Installationshöhe**: ≤ 2000 m - **Verschmutzungsklasse**: 2 - **Leitungskapazität**: 1 * 2,5 mm² oder 2 * 1,5 mm² - **Abmessungen**: 90 mm * 18 mm * 64 mm (3,5 * 0,7 * (ca. 2,5 Zoll)) - **Normen**: GB14048.5, IEC/EN 60225-1 **Lieferumfang:** - 1 * Relais - 1 * Bedienungsanleitung
