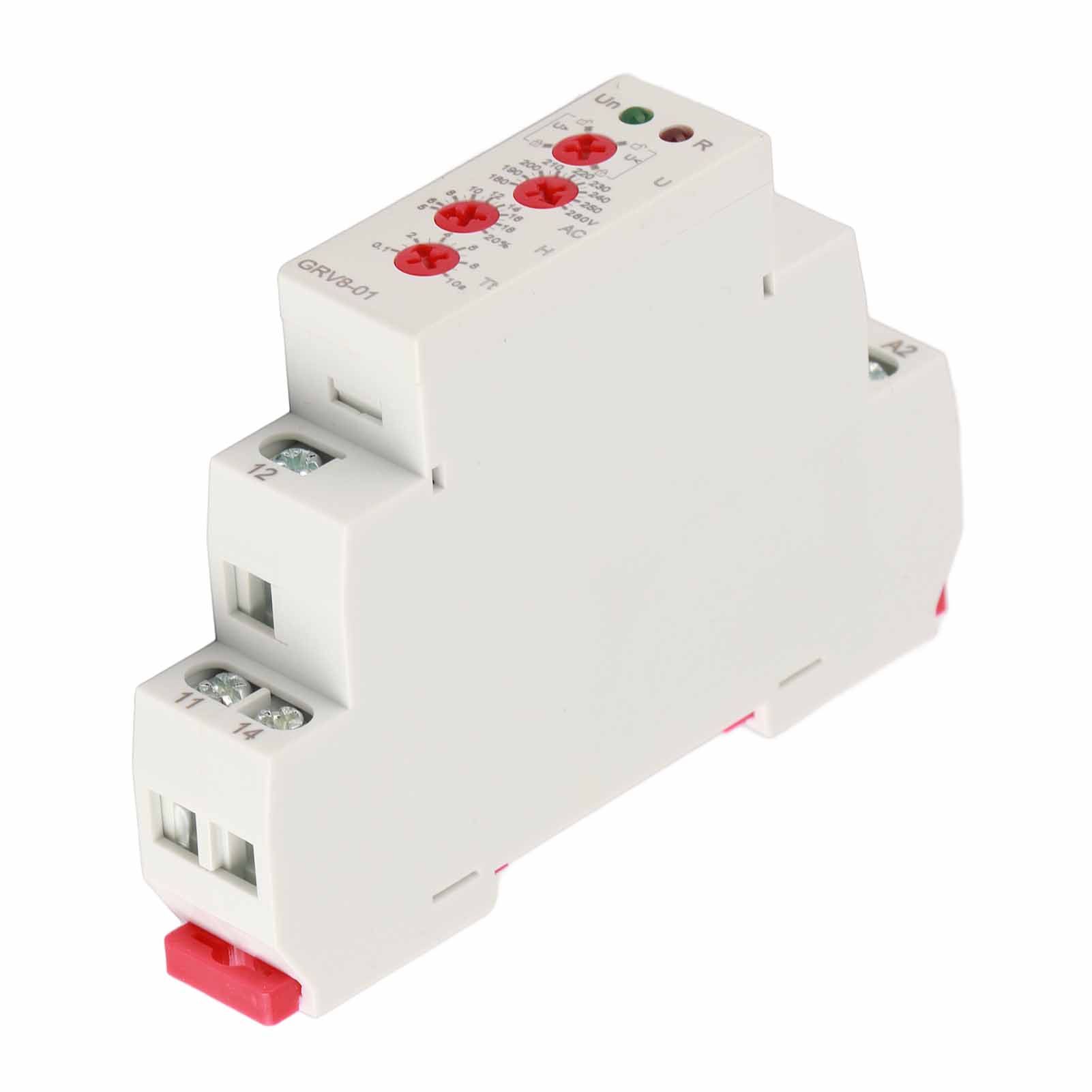

Grv8-01 Einphasiges Spannungsgesteuertes Überspannungsschutzrelais (1)

1. Überwachung der Betriebsspannung (Effektivwertmessung). 2. Betriebsmodus über Drehknopf wählbar. 3. Hohe Genauigkeit, Spannungsmessgenauigkeit ≤ 1 %. 4. Betriebszustand des Relais wird durch eine LED-Anzeige einfach und komfortabel angezeigt. 5. Kompakte Bauform, nur 18 mm breit, 35-mm-Schienenmontage. Eigenschaften: 1. Überwachung der Betriebsspannung (Effektivwertmessung). 2. Betriebsmodus über Drehknopf wählbar. 3. Hohe Genauigkeit, Spannungsmessgenauigkeit ≤ 1 %. 4. Betriebszustand des Relais wird durch eine LED-Anzeige einfach und komfortabel angezeigt. 5. Kompakte Bauform, nur 18 mm breit, 35-mm-Schienenmontage. 6. Anwendungsbereiche: Überspannungsschutz für elektrische Geräte oder Kompressoren, Notstrom-/Backup-Schaltsteuerung. Spezifikation: Funktion Spannungsüberwachung Stromanschluss (Überwachungsanschluss) A1-A2 Bemessungsversorgungsspannung (optional) #1: AC 220 V #2: DC 12 V #3: AC/DC 24–48 V #4: AC/DC 110–240 V Bemessungsfrequenz 45–65 Hz Bemessungsisolationsspannung 460 V Hysteresewert 5–20 % Betriebsanzeige Grüne LED Ausgangsrelaisanzeige Rote LED Ansprechverzögerung 0,1–10 s, ±10 % Spannungsmessfehler ≤1 % Einschaltverzögerung 0,5 s Einstellgenauigkeit des Drehknopfes 1 % Rückstellzeit 1 s Temperaturschwankungsfehler 0,05 %/°C, bei = 20 °C Ausgang 1 × SPDT 10 A/AC 1 250 V AC / 24 V DC Minimale Schaltleistung 500 mW Mechanische Lebensdauer 1 × 10.000.000 Zyklen Elektrische Lebensdauer (ohmsche Last) 1 × 10.000.000 Zyklen Betriebstemperatur Lager- und Transporttemperatur: -20 °C bis +55 °C; Montageart: 35-mm-Schienenmontage; Schutzart: IP20; Montageort: Beliebig; Montagehöhe: ≤ 2000 m; Verschmutzungsgrad: 2; Verdrahtung: 1 x 2,5 mm² oder 2 x 1,5 mm²; Abmessungen: 90 mm x 18 mm x 64 mm (ca.); Normen: GB14048.5, IEC/EN 60225-1; Lieferumfang: 1 x Relais, 1 x Bedienungsanleitung
