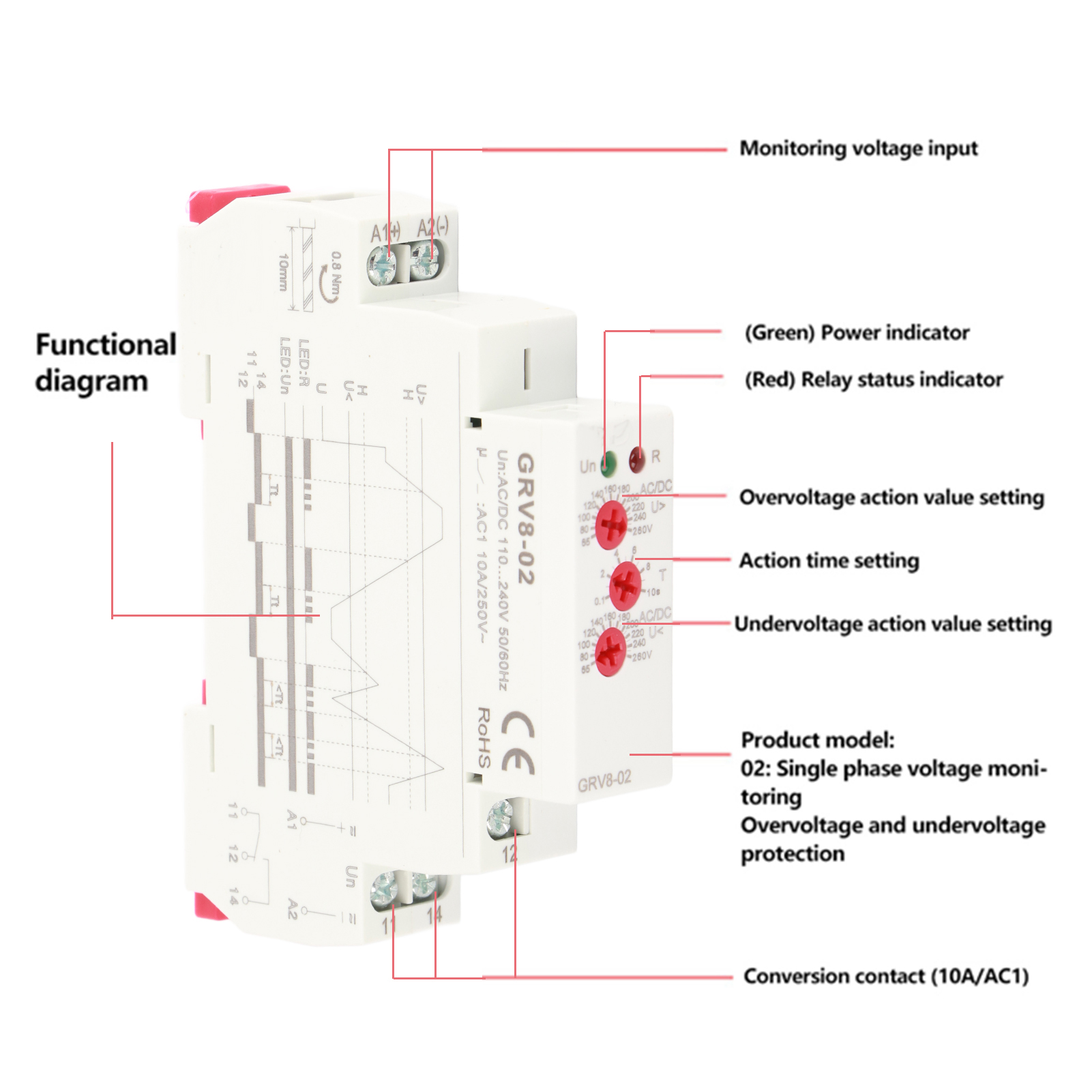

Grv8-02 Einphasen-spannungsregelungs-überspannungsschutzrelais (4)

1. Überwachung der Betriebsspannung (Effektivwertmessung). 2. Betriebsmodus über Drehknopf wählbar. 3. Hohe Genauigkeit, Spannungsmessgenauigkeit ≤ 1 %. 4. Betriebszustand des Relais wird durch eine LED-Anzeige einfach und komfortabel dargestellt. 5. Kompakte Bauform, nur 18 mm breit, 35-mm-Schienenmontage. Eigenschaften: 1. Überwachung der Betriebsspannung (Effektivwertmessung). 2. Betriebsmodus über Drehknopf wählbar. 3. Hohe Genauigkeit, Spannungsmessgenauigkeit ≤ 1 %. 4. Betriebszustand des Relais wird durch eine LED-Anzeige einfach und komfortabel dargestellt. 5. Kompakte Bauform, nur 18 mm breit, 35-mm-Schienenmontage. 6. Anwendungsbereiche: Überspannungsschutz für elektrische Geräte oder Kompressoren, Notstrom-/Backup-Schaltsteuerung. Spezifikation: Funktion Spannungsüberwachung Stromanschluss (Überwachungsanschluss) A1(+)-A2(-) Bemessungsversorgungsspannung (optional) #1: AC220V #2: DC12V #3: AC/DC24V-48V #4: AC/DC110V-240V Bemessungsfrequenz 50/60Hz Bemessungsisolationsspannung 460V Hysteresewert 3% fest Betriebsanzeige Grüne LED Ausgangsrelaisanzeige Rote LED Ansprechverzögerung 0,1s-10s, 10% Spannungsmessfehler ≤1% Einschaltverzögerung 0,5s Einstellgenauigkeit des Drehknopfs 1% Rückstellzeit 1s Temperaturschwankungsfehler 0,05%/°C, bei =20°C Ausgang 1 * SPDT 10A/AC1 250VAC Minimale Schaltleistung 500mW Mechanische Lebensdauer 1 * 10 000000 Lebensdauer Elektrische Lebensdauer (ohmsche Last) 1 * 10 00000 Betriebstemperatur Lager- und Transporttemperatur: -20 °C bis +55 °C; Montageart: 35-mm-Schienenmontage; Schutzart: IP20; Montageort: Beliebig; Montagehöhe: ≤ 2000 m; Verschmutzungsgrad: 2; Verdrahtung: 1 x 2,5 mm² oder 2 x 1,5 mm²; Abmessungen: 90 mm x 18 mm x 64 mm (ca.); Normen: GB14048.5, IEC/EN 60225-1; Lieferumfang: 1 x Relais, 1 x Bedienungsanleitung
