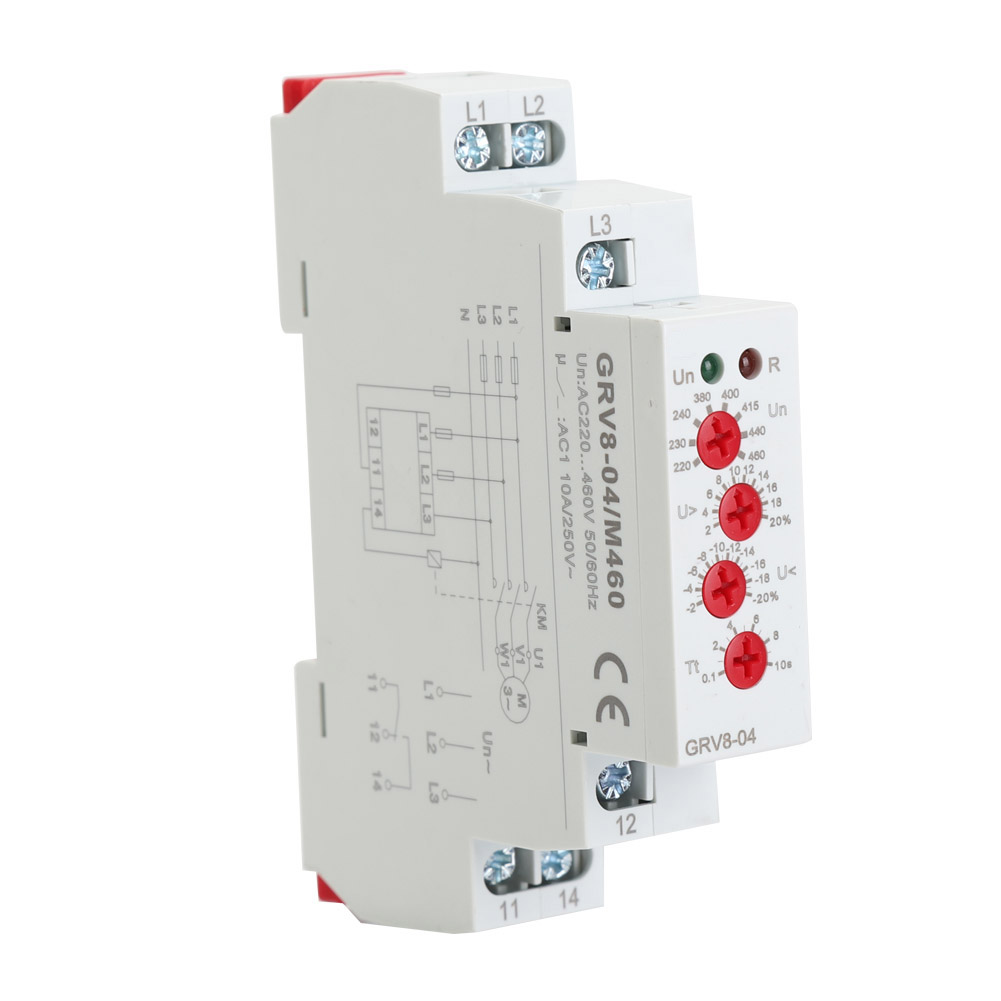

Grv8-04 Dreiphasen-spannungsüberwachungsrelais, Phasenfolge-phasenausfallschutz M460

1. Dieses Relais überwacht seine Betriebsspannung (Effektivwertmessung). 2. Acht einstellbare Nennspannungen. 3. Die Spannungsmessgenauigkeit beträgt maximal 1 %. 4. Der Betriebszustand des Relais wird durch LEDs angezeigt. 5. Dank seiner kompakten Bauweise kann dieses Relais auf einer 35-mm-DIN-Schiene montiert werden. 6. Anwendungsbereiche: Geräteschutz und -steuerung (Turmdrehkrane, Aufzüge, Landmaschinen, Kühlwagen); Schutz vor Rückwärtslauf; Umschaltung zwischen normaler und Notstromversorgung; Schutz vor Phasenausfall bei dynamischer Last. Spezifikation: Funktion: Überwachung der LL-Spannung (3-Phasen-3-Leiter-System) Überwachungsanschluss: L1-L2-L3 Stromversorgung: L1-L2 Bemessungsbetriebsspannung: 220-230-240-380-400-415-440-460 (PP) Bemessungsfrequenz: 45-65 Hz Messbereich: 176-552 V Spannungsschwellenbereich: 2%-20% (Nennspannung) Spannungsverzögerung: 2% Spannungsmessfehler: ≤1% Einschaltverzögerungszeit: 0,5s Einstellgenauigkeit des Drehknopfes: 10% Rückstellzeit: 1s Temperaturabweichungsfehler: 0,05%/°C, bei = 20°C Ausgang: 1 x SPDT; 10A/AC1; 250 V AC/24 V DC Minimale Schaltleistung: 500 mW Überspannung: 2 %–20 % Unterspannung: -20 %–2 % Ansprechzeit: 0,1–10 s (einstellbar) Phasenfolgeschutz: Ja Phasenausfallschutz: Ja Betriebsanzeige: Grüne LED Ausgangsrelais-Anzeige: Rote LED Mechanische Lebensdauer: 1 x 10⁷ Jahre Montageart: 35-mm-DIN-Schiene Montagehöhe: ≤ 2000 m Gewicht: ca. 78 g Lieferumfang: 1 x Spannungsüberwachungsrelais
